Машины испытательные 8860, 55647-13

Назначение

Машины испытательные 8860 (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или низкочастотного динамического нагружения.

Описание

Машины содержат два измерительных канала: канал измерений силы и канал измерений перемещения поршня.

Конструктивно машины состоят из основания, на котором закреплены рама с неподвижной траверсой, электрического привода с подвижным поршнем (в зависимости от модификации машины расположен сверху на неподвижной траверсе или снизу в основании машины), электронного блока управления и компьютера.

Испытываемый образец устанавливается в захватах. Установка образцов разных размеров обеспечивается перемещением неподвижной траверсы.

Электропривод обеспечивает перемещение поршня машины. Он приводится в движение через двухступенчатый редуктор и шариковую винтовую передачу. Вращение шариковой винтовой передачи преобразуется в поступательное движение поршня с приложением нагрузки к образцу.

В зависимости от модификации машины на неподвижной траверсе (при расположении электропривода сверху) или в основании машины (при расположении электропривода снизу) установлен тензорезисторный датчик силы. Конструктивной особенностью датчиков является наличие встроенного акселерометра, который позволяет компенсировать погрешность измерения силы, возникающую в результате действия сил инерции движущихся масс (захватов, приспособлений, и пр.). Нагрузка прикладывается к испытуемому образцу последовательно с датчиком силы.

Встроенный датчик перемещения представляет собой электромагнитный преобразователь, измеряет перемещение подвижного поршня и активных захватов, перемещение которого является мерой изменения линейных размеров испытываемого образца.

Электрический сигнал с датчиков силы и перемещения через соединительный кабель передается в электронный блок управления, смонтированный в корпусе машины, а оттуда в персональный компьютер (ПК). Управление работой машины, обработка и анализ результатов измерений осуществляется программным обеспечением (ПО), установленным на ПК.

Машины имеют порты для подключения дополнительных средств измерений (датчиков деформаций), а также возможность установки дополнительного оборудования для испытаний образцов в различных условиях (климатических камер).

Машины испытательные 8860 выпускаются в четырех модификациях: 8861-С1, 8861-С2, 8862-С1 и 8862-С2. Модификации машин 8861-Х и 8862-Х отличаются диапазонами измерения силы, массой и габаритными размерами. В модификациях машин 8861-С1 и 8862-С 1 электропривод расположен снизу, в модификациях машин 8861-С2 и 8862-С2 - сверху. Кроме того, машины 8862 могут иметь варианты исполнения колонн силовой рамы стандартной или увеличенной высоты.

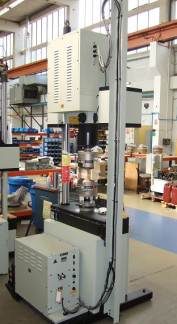

Внешний вид машин показан на рисунках 1 и 2.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Условия эксплуатации:

-    температура, °С    +15...+30

-    относительная влажность, %    60 ± 20

-    давление, кПа    84.106

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП ТИнТ 112-2013 «Машины испытательные 8860. Методика поверки», утвержденному Руководителем ГЦИ СИ ООО «ТестИнТех» 11 января 2013 г. Основные средства поверки:

-    динамометры 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009,

-    измерители перемещений, основная погрешность ±0,1 мм.

Сведения о методах измерений

Метод измерений изложен в документе «Машины испытательные 8860. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам испытательным 8860

-    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы»;

-    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм»;

-    ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;

-    ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость»;

-    Техническая документация фирмы Instron - division of ITW Limited, Великобритания.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Лист № 5 Всего листов 5
