Машины испытательные гидравлические LX, DX, HDX, KX, KN, KPX, RD, 55648-13

Назначение

Машины испытательные гидравлические LX, DX, HDX, KX, KN, KPX, RD (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие, изгиб, трение, отслаивание/раздирание, срез.

Описание

Машины представляют собой блочно-модульную конструкцию, состоящую из основания, на котором закреплена рама с неподвижной траверсой, масляного гидравлического привода с подвижным поршнем, электронного блока управления и персонального компьютера (ПК) с программным обеспечением (ПО).

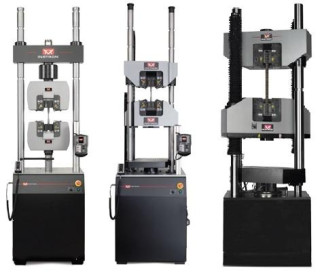

Внешний вид машин показан на рисунке 1.

Лист № 2 Всего листов 5

Испытываемый образец устанавливается в захватах при испытаниях на растяжение, плитах при испытаниях на сжатие, либо в дополнительную оснастку при испытаниях на изгиб. Установка образцов разных размеров обеспечивается перемещением неподвижной траверсы.

На неподвижной траверсе или на основании (в зависимости от модификации машины), закреплен тензорезисторный датчик силы, который вместе с системой коммутации и регистрации измерений является силоизмерительным устройством системы. Принцип действия силоизмерительного устройства машин заключается в преобразовании силы, приложенной к испытываемому образцу, в электрический сигнал.

Встроенный датчик перемещения представляет собой электромагнитный преобразователь, измеряющий перемещение подвижного поршня и активных захватов. Перемещение поршня является мерой изменения линейных размеров испытуемого образца.

Электрический сигнал с датчиков силы и перемещения через соединительный кабель передается в электронный блок управления, смонтированный в корпусе машины, а оттуда в ПК с установленным ПО, позволяющим управлять работой машины и в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме различных протоколов.

Машины имеют порты для подключения дополнительных средств измерений (датчиков деформаций), а также возможность установки дополнительного оборудования для испытаний образцов в различных условиях (температурных камер, климатических камер, печей).

Машины выпускаются в 18 модификациях, отличающихся диапазонами измерения силы, массой, габаритными размерами, количеством зон испытаний, а также расположением датчика силы и гидравлического привода с подвижным поршнем. Кроме того, машины имеют варианты исполнения колонн силовой рамы стандартной или увеличенной высоты.

Модификация LX имеет в своей основе высокопрочную конструкцию с высокой несущей способностью и одну зону испытаний.

Модификации DX и HDX имеют в своей основе высокопрочную конструкцию с высокой несущей способностью и две зоны испытаний (верхнюю - для испытаний на растяжение, нижнюю - для испытаний на сжатие и изгиб).

Модификации KPX и KN имеют в своей основе высокопрочную конструкцию с высокой несущей способностью, характеризуются одной регулируемой зоной испытаний и большим диапазоном измерений перемещений.

Модификация KX имеет в своей основе высокопрочную конструкцию с высокой несущей способностью, характеризуется одной фиксированной зоной испытаний и большим диапазоном измерений перемещений.

Модификация RD имеет в своей основе высокопрочную конструкцию с высокой несущей способностью, характеризуется одной зоной испытаний на сжатие с высокой нагружающей способностью, имеют защитное ограждение испытательной зоны.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

(*) - в зависимости от исполнения машины Условия эксплуатации:

-    температура, °С    +15...+40

-    относительная влажность, %    60 ± 20

-    давление, кПа    84.106

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1.    Силовая рама в сборе    1 шт.

2.    Комплект оснастки для испытаний    1 комплект

3.    Система управления    1 шт.

4.    Кабели для подключения    1 шт.

5.    Персональный компьютер с ПО    1 шт.

6. Руководство по эксплуатации «Машины испытательные гидравлические LX, DX, HDX, KX, KN, KPX, RD. Руководство по эксплуатации» 1 экз.

7.    Методика поверки МП ТИнТ 114-2013 «Машины испытательные гидравлические LX, DX, HDX, KX, KN, KPX, RD. Методика поверки» 1 экз.

8.    Упаковка для транспортировки    1 шт.

Поверка

осуществляется по докумениту МП ТИнТ 114-2013 «Машины гидравлические испытательные LX, DX, HDX, KX, KN, KPX, RD. Методика поверки», утвержденному руководителем ГЦИ СИ ООО «ТестИнТех» 11 января 2013 г.

Основные средства поверки:

-    динамометры 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009,

-    измерители перемещений, основная погрешность ±0,03 мм.

Нормативные и технические документы, устанавливающие требования к машинам

-    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы»;

-    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм»;

-    ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;

-    Техническая документация фирмы Instron - division of ITW Limited, США.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Фирма Instron - division of ITW Limited, США
