| Номер в госреестре | 55653-13 |
| Наименование СИ | pH-метры/иономеры |
| Обозначение типа СИ | "АТОН-101МП" |
| Изготовитель | Смоленский филиал «Смоленскатомтехэнерго» Акционерного общества«Атомтехэнерго» (Смоленский филиал «Смоленскатомтехэнерго» АО «Атомтехэнерго»), Смоленская обл., г. Десногорск |
| Год регистрации | 2013 |
| Срок свидетельства | 21.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
рН-метры/иономеры «АТОН-101МП» (далее - анализаторы) предназначены для измерения показателя активности ионов водорода (рН), других одно- и двухвалентных ионов (рХ), а также температуры водных растворов в лабораторных условиях.
Принцип действия анализаторов заключается в измерении разности потенциалов, поступающей с электродной системы, погруженной в анализируемый раствор, и преобразовании этой разности потенциалов в значение показателя активности ионов в растворе. Микропроцессорный контроллер, входящий в состав измерительного преобразователя, управляет работой узлов и блоков анализатора, выполняет обработку информации, ручную и отображает её на дисплее. Анализаторы обеспечивают ручную и автоматическую температурную компенсацию линейной функции преобразования.
Калибровка рН-метра осуществляется по двум точкам из набора стандартных буферных растворов. Для удобства калибровки в память анализатора занесены табличные значения рН стандартных буферных растворов при различных температурах. Анализатор состоит из измерительного преобразователя (ИП) с графическим жидкокристаллическим дисплеем и пленочной клавиатурой, соединенного с электродной системой - измерительным и вспомогательным электродами и датчиком температуры. По требованию заказчика в комплект с анализатором поставляются первичные преобразователи (электроды), которые зарегистрированы в Государственном реестре средств измерений под номерами № 24326-08, № 41622-09, 41623-09.

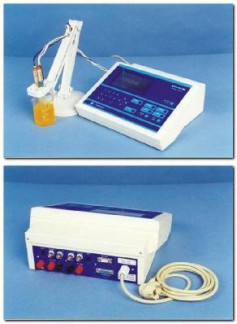

Внешний вид анализатора представлен на рис. 1 и рис. 2.
Рис.1. Внешний вид анализатора. Рис. 2. Измерительный преобразователь при
бора «АТОН-101 МП». Вид со стороны разъемных соединителей.
Встроенное программное обеспечение «АТОН-101МП», специально разработано для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений. При прошивке ПО происходит отключение (блокировка) лишних каналов в зависимости от функционального назначения анализатора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 2 Всего листов 3 Таблица 1
| Наименование | Идентификацио | Номер версии | Цифровой | Алгоритм |
| программного | нное | (идентификац | идентификатор | вычисления |
| обеспечения | наименование | ионный | программного | цифрового |
| программного | номер) | обеспечения | идентификатора | |
| обеспечения | программного | (контрольная сумма | программного | |
| обеспечения | исполняемого кода) | обеспечения | ||
| «АТОН-101МП» | АТОН-101МП | V 3.12 | 0x088F | CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
От изменения температуры растворов на каждые 10 °С
|при автоматической термокомпенсации в диапазоне от 5 до 45 °С
1. Диапазоны показаний:_
| в режиме рН(рХ) | от минус 4 до 20 |
| в режиме ЭДС, мВ | от минус 2500 до 2500 |
| в режиме температуры растворов (Т), °С | от минус 20 до 150 |
2. Диапазоны измерений:
| в режиме рН(рХ) | от 1 до 14 |
| в режиме ЭДС, мВ | от минус 2000 до 2000 |
| в режиме температуры растворов (Т), °С | от 0 до 100 |
3. Пределы допускаемых значений основной погрешности преобразователя:
| в режиме рН(рХ) | ±0,02 |
| в режиме ЭДС, мВ | ±0,5 |
| Пределы допускаемой основной абсолютной погрешности комплекта рН-метра/иономера: | |
| в режиме рН(рХ) в диапазоне измерений от 1 до 14 | ±0,05 |
| в режиме Т в диапазоне измерений от 0 до 100 °С | ± 0,5 °С |
| Пределы допускаемой дополнительной абсолютной погрешности комплекта | |
рН-метра/иономера (в долях от основной):
0,5
Лист № 3 Всего листов 3
| № | Наименование* | Обозначение | Количество |
| 1 | Преобразователь измерительный | ПТТТЛК 421520 001 | 1 |
| Датчик температуры | ПТТТЛК 421190 003-01 | 1 | |
| Электрод ЭС-10601/7 | ТУ 4215-012-89650280-2009 | 1 | |
| Электрод ЭСр-10101/3,5 | ТУ 4215-020-89650280-2009 | 1 | |
| 2 | Вставка плавкая ВП1-1-0,25 А | 2 | |
| 3 | Терминатор «50 Ом» | 1 | |
| 4 | Руководство по эксплуатации | ПТТТЛК 421520 001 РЭ | 1 |
| 5 | Формуляр | ПТТТЛК 421520 001 ФО | 1 |
* - по требованию заказчика в комплект заказчика могут входить большее количество электродов.
осуществляется по документу Р 50.2.036-2004 "ГСИ. рН-метры и иономеры. Методика поверки" Средства поверки:
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99.
Методика измерений изложена в руководствах по эксплуатации: рН-метр/иономер «АТОН-101МП». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к рН-метру/иономеру «АТОН-101МП»
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН» Технические условия ТУ 4215-101-13181859-2013
обеспечение деятельности в области охраны окружающей среды;
выполнение работ по оценке соответствия промышленной продукции обязательным требованиям, установленным законодательством РФ.
