Измерители текущих значений времени с видеофиксацией ПАРКОН, 55654-13

Назначение

Измерители текущих значений времени с видеофиксацией «ПАРКОН» (далее - измерители) предназначены для измерений текущих значений времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU).

Описание

Принцип действия измерителей основан на автоматической синхронизации шкалы времени измерителя с национальной шкалой времени Российской Федерации UTC(SU), получаемой с помощью приемника навигационных сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, входящего в состав измерителя, и записи текущего момента времени в сохраняемые видеокадры, получаемые измерителем.

Конструктивно измеритель состоит из видеомодуля и навигационного модуля с антенной.

Навигационный модуль обеспечивает прием сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS и передачу метки времени в видеомодуль посредством проводного канала, либо радиоканала. Видеомодуль обеспечивает синхронизацию собственной шкалы времени со шкалой времени Российской Федерации UTC(SU), получаемой от навигационного модуля, сбор и передачу на хранения видеоинформации со служебными отметками (в том числе датой и временем). Все измерения проводятся в автоматическом режиме, кроме включения/выключения режима видеозаписи.

Для автоматизации обработки накопленной видеоинформации SD-карта с видеоинформацией переносится на внешний компьютер с установленным программным обеспечением «ПАРКОН».

Конструкция измерителя предусматривает возможность применения видеомодуля при установке в автомобиле, а также автономного применения вне автомобиля без подключения к его бортовой сети. Для этого в комплект поставки может включаться съемная рукоятка с дополнительным аккумулятором.

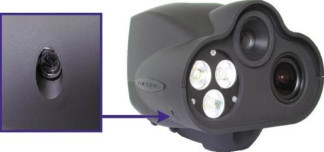

Внешний вид составных частей измерителя приведен на рисунках 1 и 2 (стрелкой обозначено место установки пломбы).

Программное обеспечение

В функции, выполняемые встроенным в измеритель программным обеспечением (ПО),

входят:

•    Тестирование измерителя

•    Контроль системного времени измерителя

•    Управление двумя ТВ-камерами

•    Запись видеоматериала с двух ТВ-камер с привязкой к шкале времени UTC(SU)

•    Управление прожектором

•    Воспроизведение видеозаписи

•    Вывод информации на ЖК-дисплей измерителя

•    Ввод команд пользователя с сенсорного дисплея, ПДУ и кнопочной панели.

Идентификационные данные ПО измерителя приведены в таблице 1

Таблица 1

Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки измерителя при старте. При попытке несанкционированного изменения ПО выдается ошибка целостности ПО и измеритель переходит в состояние блокировки (происходит блокировка основных функций работы измерителя).

Защита записанных видеоданных от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения:

■ Метаинформация каждого кадра (включающая в себя данные о времени) привязана к заголовку видеоролика. Заголовок для каждого видеоролика является уникальным, Служебная информация в заголовке обеспечивает правильное воспроизведение содержащихся в видеоролике кадров.

■ Уникальным идентификатором, связывающим блок данных об изображении и блок метаинформации, является совокупность контрольной суммы заголовка видеоролика и контрольной суммы блока метаинформации.

Уровень защиты ПО измерителя и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «С».

Технические характеристики

Пределы допускаемой погрешности привязки текущего времени измерителя

к шкале времени UTC(SU), с............................................................................................................. ±5.

Продолжительность видеозаписи при скорости записи

12 кадров/с, ч, не менее.......................................................................................................................10.

Время непрерывной работы с рукояткой от встроенного источника питания, ч,

не менее..................................................................................................................................................3.

Напряжение питания, В....................................................................................................... от 11 до 16.

Потребляемая мощность, Вт, не более, ............................................................................................20.

Габаритные размеры видеомодуля

(длина х высота х ширина), мм, не более......................................................................170 х135х120.

Габаритные размеры навигационного модуля

(длина х высота х ширина), мм, не более..........................................................................140 х40х70.

Масса, кг, не более...........................................................................................................................0,95.

Рабочие условия применения:

-    температура окружающего воздуха, ° С........................................................................... от 0 до 50;

-    относительная влажность воздуха при температуре 25° С, %................................................ до 98;

-    атмосферное давление, кПа....................................................................................... от 60,0 до 106,7.

Знак утверждения типа

наносится на титульный лист формуляра ГДЯК 464965.029 ФО и руководства по эксплуатации IP-VAPH-2.4 методом компьютерной графики и на корпус измерителя с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки измерителя приведен в таблице 2. Таблица 2

Поверка

осуществляется по документу ГДЯК 425790.018 МП «Измерители текущих значений времени с видеофиксацией «ПАРКОН». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06 ноября 2013 г.

Основное поверочное оборудование: - модуль коррекции времени МКВ-02Ц (Рег. № 44097-10), пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ± 1 • 10-3 c.

Сведения о методах измерений

Измерители текущих значений времени с видеофиксацией «ПАРКОН». Руководство по эксплуатации. IP-VAPH-2.4, раздел 9.

Нормативные и технические документы, устанавливающие требования к измерителям текущих значений времени с видеофиксацией «ПАРКОН»

1    ГОСТ Р 8.654-2009. Г осударственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.

2    ГОСТ 8.129-99. ГСИ Государственная поверочная схема для средств измерения времени и частоты.

3    ГОСТ Р 52456-2005. Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта. Технические требования.

4    Технические условия. Измерители текущих значений времени с видеофиксацией «ПАРКОН». ТУ 4257-020-31002820-2010.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
