Государственный реестр средств измерений

Комплексы измерительные значений текущего времени с фото-, видеофиксацией ПаркРайт, 55656-13

Карточка СИ
Номер в госреестре 55656-13
Наименование СИ Комплексы измерительные значений текущего времени с фото-, видеофиксацией
Обозначение типа СИ ПаркРайт
Изготовитель ООО "Технологии Распознавания", г.Москва
Год регистрации 2013
Срок свидетельства 28.11.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Описание

Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фотовидеокадры получаемые комплексом.

Функционально комплекс состоит из компьютерного блока со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, видеоблока, спутниковой антенны и блока питания.

Видеоблок обеспечивает получение видеоинформации и имеет инфракрасный прожектор, компьютерный блок обеспечивает обработку сигналов глобальных навигационных спутниковых систем полученных от спутниковой антенны, расчет координат комплекса, формирование видео изображения со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, служебная и видеоинформация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.

Комплексы изготавливаются в трех модификациях: PR01, PR02, PR03. Модификации имеют идентичные метрологические характеристики и отличаются только конструктивным исполнением.

В исполнении PR01 комплекс изготавливается в виде моноблока.

В исполнении PR02 компьютерный блок встроен в приборную панель автомобиля, видеоблок выполнен отдельно и соединен с компьютерным блоком кабелями.

В исполнении PR03 компьютерный блок и видеоблок выполнены отдельно и соединены кабелями.

Внешний вид различных исполнений комплекса приведен на рисунках 1 - 3

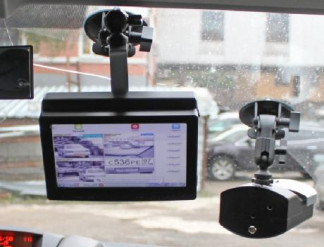

Рисунок 2 - Внешний вид комплекса в исполнении PR02

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1_

Наименование

ПО

Идентифика-ционое наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Модуль измерений времени и координат

mtc.dll

v1.5 не ниже

-

-

Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки комплекса при старте.

Защита записанных результатов измерений, видеоданных и служебной информации от преднамеренных и случайных изменений реализована использованием пароля и специального формата данных, не дающего возможности несанкционированного изменения.

Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблице 2.

Таблица 2

Наименование параметра

Значение

Пределы допускаемой абсолютной погрешности привязки текущего времени измерителя к шкале времени UTC(SU), c

± 2

Границы допускаемой погрешности (по уровню вероятности 0,95) определения координат, при значениях геометрического фактора не более 4, м

± 7

Напряжение питания комплекса от сети постоянного тока, В

от 11 до 15

Потребляемая мощность, Вт, не более

-    в светлое время суток

-    в темное время суток (с ИК-прожектором)

100

110

Время работы, ч, не менее:

от штатного аккумулятора бортовой сети автомобиля (60 Ач) при выключенном двигателе автомобиля от внешнего аккумулятора (115 Ач) от встроенного в компьютерный блок аккумулятора

2

8

0,25

Габаритные размеры, мм, не более

-    модель PR01

-    модель PR02

-    модель PR03

250x200x200

400x250x100

300x250x200

Масса комплекса (без аккумуляторной батареи), кг, не более

5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 5 до 40

Знак утверждения типа

Наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на корпус компьютерного блока комплекса в виде наклейки.

Комплектность

Комплект поставки комплекса приведен в таблице 3. Таблица 3_

Наименование

Кол., шт

Примечание

Компьютерный блок

1

Видеоблок

от 1 до 4

(по заказу)

Блок питания

1

Спутниковая антенна

1

Комплект кабелей

1

Руководство по эксплуатации

1

Формуляр

1

Методика поверки

1

Поверка

осуществляется по документу РСАВ.402100.012 МП «Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Методика поверки», утвержденному руководителем ФГУП «ВНИИФТРИ» в ноябре 2013 г.

Основное поверочное оборудование:

- модуль коррекции времени МКВ-02Ц (Рег. № 44097-10), пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ± 1 • 10-3 c;

- имитатор сигналов СН-3803М (рег. № 54309-13), граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.

Сведения о методах измерений

Приведены в руководстве по эксплуатации РСАВ.402100.012 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным значений текущего времени с фото-видеофиксацией «ПаркРайт»

1    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерения времени и частоты.

2    ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта. Технические требования.

3    Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Технические условия 4278-012-95195549-2013 ТУ.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
