| Номер в госреестре | 55659-13 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Принцип действия осциллографов цифровых запоминающих НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 выполнены в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудновременных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных (опция) и логический анализ параллельных шин данных.
Осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB.
Модели осциллографов цифровых запоминающих НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 имеют следующие опции:
Н0010/Н0011/Н0012 - функции запуска и декодирования сигналов в соответствии с протоколами I2C, SPI, UART/RS-232/CAN, LIN;
Н0740 - интерфейс GPIB.
Программное обеспечение «НМ0 Firmware» предназначено только для работы с осциллографами цифровыми запоминающими НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Программное обеспечение не влияет на метрологические характеристики осциллографов.
Уровень защиты программного обеспечения А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НМО Firmware | FW НМ03000 | 05 |
Внешний вид осциллографов цифровых запоминающих НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
л ROMDE4SCMWARZ ММ03004 Series
• л4В«Гд1й14 « ЯГ (cv<< инышошлиомиокде.
шмтлттАшшжшм
ssssHHI
[
U
{«,. * ПЙ USt, (55
votrs.wv
| о | tiS. ;• -j Jz “ ~ to (О | S'- | |
| -•______- . ■ - • - | 1=1 | ||
| 1 tjgrj t; | |||
| Ш.ШШ ‘°“с— ~п». лйо v """" .....4 ?j - * *Й5С- | Ф =71 ГС | 0 @j zr\ rzd red | ___ 1 ©1 Z71 fw |
CUMOftiMMU ЛММУЯ «чш
^5) S ’ (-— ( "; на су.
Iff?- LH„ tn L^-
Lj i^j ^ issa [js. i«~ mtr
a
Q
—

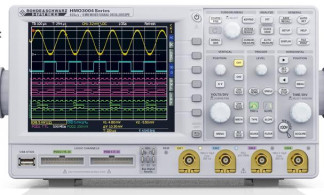

Рисунок 1. Фотография общего вида осциллографов цифровых запоминающих НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054
Основные метрологические и технические характеристики осциллографов цифровых запоминающих НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054 приведены в таблице 2.
Таблица 2
| Число каналов | НМ03032, НМ3042, НМ03052 | 2 |
| НМ03034, НМ3044, НМ03054 | 4 | |
| Число логических каналов | 16 | |
| Разрядность АЦП, бит | 8 | |
| Максимальная частота дискретизации на канал, ГГ ц | Аналоговые каналы | 2 (4 - при объединении каналов) |
| Логические каналы | 1 | |
| Объем памяти на канал, Мбайт | Аналоговые каналы | 4 (8 - при объединении каналов) |
| Полоса пропускания, МГц (при коэффициенте отклонения > 5 мВ/дел) | НМ03032, НМ03034 | от 0 до 300 |
| НМ03042, НМ03044 | от 0 до 400 | |
| НМ03052, НМ03054 | от 0 до 500 | |
| Полоса пропускания, МГц (при коэффициенте отклонения < 2 мВ/дел) | НМ03032, НМ03034 | от 0 до 180 |
| НМ03042, НМ03044, НМ03052, НМ03054 | от 0 до 200 | |
| Время нарастания переходной характеристики, нс, не более | НМ03032, НМ03034 | 1,17 |
| НМ03042, НМ03044 | 0,88 | |
| НМ03052, НМ03054 | 0,7 | |
| Диапазон значений коэффициента развертки | Режим осциллографа | от 1 нс/дел до 20 мс/дел |
| Режим самописца | от 50 мс/дел до 50 с/дел | |
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора | ±15х10'6 | |
| Диапазон значений коэффициента отклонения (КО) | от 1 мВ/дел до 5 В/дел | |
| Пределы допускаемой приведенной погрешности установки коэффициента отклонения, % | ±2,0 | |
| Диапазон установки постоянного смещения, В | от ±0,2 до ±46 в зависимости от установленного КО | |
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | КО > 5 мВ/дел | 0,8 |
| КО = 2 мВ/дел | 1 | |
| КО = 1 мВ/дел | 1,5 | |
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания, входы логических каналов | |
| Режимы запуска | автоматический, ждущий, однократный | |
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных | |
| Входное сопротивление | 1 МОм//13 пФ | |
| 50 Ом | ||
| Габаритные размеры (длина х ширина х высота), мм, не более | 285 х 220 х 175 |
| Масса (без опций и аксессуаров), кг, не более | 3,6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха при температуре 40 °С, % | до 80 |
| Хранение/транспортирование: - температура окружающего воздуха, °С | от минус 20 до +70 |
| - относительная влажность воздуха при температуре 35 °С, % | до 70 |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на лицевую или заднюю панель осциллографа в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: осциллограф цифровой запоминающий (НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054), опции к осциллографу (Н0010, Н0011, Н0012, Н0740 - по отдельному заказу), кабель питания, пассивные пробники (по количеству каналов), логические пробники, техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется по документу МП РТ 1963-2013 «Осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “01” октября 2013 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Калибратор осциллографов | Т: от 0,5 нс до 50 с ипост: от 3 мВ до 30 В искз: от 5 мВ до 2 В (от 10 Гц до 500 МГц) Тфр: не более 150 пс | ±0,0005 % ±0,5 % ±10 % | Калибратор осциллографов Fluke 9500B |
Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые запоминающие НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим НМ03032, НМ03034, НМ03042, НМ03044, НМ03052, НМ03054
1. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения.
2. Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
