| Номер в госреестре | 55660-13 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | RTM2032, RTM2034, RTM2052, RTM2054 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTM2032, RTM2034, RTM2052, RTM2054 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTM2032, RTM2034, RTM2052, RTM2054 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054 имеют следующие опции:
RTM-B1 - логический пробник;
RTM-B10 - интерфейс GPIB.
Программное обеспечение «RTM Firmware» предназначено только для работы с осциллографами цифровыми запоминающими RTM2032, RTM2034, RTM2052, RTM2054 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики осциллографов.
Уровень защиты программного обеспечения А по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Лист № 2 Всего листов 5
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| RTM Firmware | FW RTM2000 | Версия 5.124 | — | — |

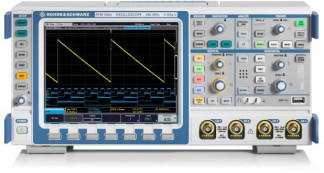

Внешний вид осциллографов цифровых запоминающих RTM2032, RTM2034, RTM2052, RTM2054 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTM2032, RTM2034, RTM2052, RTM2054 приведены в таблице 2.
Таблица 2
| Наименование ха | эактеристики | Значение характеристики | |
| Число каналов | RTM2032, RTM2052 | 2 | |
| RTM2034, RTM2054 | 4 | ||
| Разрядность АЦП | , бит | 8 | |
| Максимальная частота дискретизации, ГГц | на каждый канал | 2,5 | |
| в режиме объединения каналов | 5,0 | ||
| Объем памяти на канал, Мбайт | на каждый канал | 10 | |
| в режиме объединения каналов | 20 | ||
| Полоса пропускания, МГц | RTM2032, RTM2034 | 350 | |
| RTM2052, RTM2054 | 500 | ||
| Входное сопротивление | 50 Ом; 1 МОм//12пФ | ||
| Диапазон значений коэффициента развертки | от 1 нс/дел до 50 с/дел | ||
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора | ±3,5-10-6 | ||
| Диапазон значений коэффициента отклонения (КО) | входное сопротивление 50 Ом | от 1 мВ/дел до 1 В/дел | |
| входное сопротивление 1 МОм | от 1 мВ/дел до 10 В/дел | ||
| Пределы допускаемой относительной погрешности установки КО, % | при КО от 10 мВ/дел | ±1,5 | |
| при КО 1, 2 и 5 мВ/дел | ±2,0 | ||
| Диапазон установки постоянного смещения, В | входное сопротивление 50 Ом | от ±1 до ±5 | |
| входное сопротивление 1 МОм | от ±1 до ±97,5 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного смещения, В | ±(0,005-исм + 0,15 делКО), где исм - установленное смещение | ||
| Межканальная изоляция, дБ, не менее | 50 | ||
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания | ||
| Режимы запуска | автоматический, ждущий, однократный, n-кратный | ||
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности, ТВ строке/кадру, кодовой последовательности, логическому условию | ||
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | при КО от 10 мВ/дел | 0,8 | |
| при КО 2 и 5 мВ/дел | 1,5 | ||
| при КО 1 мВ/дел | 2,0 | ||
| Наименование характеристики | Значение характеристики |
| Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более | 300 |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 |
| Опция логического пробника В1 | |
| Количество каналов | 16 |
| Входное сопротивление | 100 кОм//5 пФ |
| Максимальная тактовая частота анализируемого сигнала | 400 МГц |
| Чувствительность, мВ, не менее | 500 |
| Пределы допускаемой погрешности установки порога срабатывания, мВ | ±250 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 403 х 142 х 189 |
| Масса, кг, не более (без опций и аксессуаров) | 4,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от 0 до 50 до 85 |
Знак утверждения типа наносится на лицевую панель осциллографа в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: осциллограф цифровой запоминающий RTM2032, RTM2034, RTM2052, RTM2054, опции к осциллографу (по заказу), кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется по документу МП РТ 1962-2013 «Осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054. Методика поверки», утвержденному ФБУ «Ростест-Москва» “01” октября 2013 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Калибратор осциллографов | Т: от 0,5 нс до 50 с ипост: от 3 мВ до 30 В искз: от 5 мВ до 2 В (от 10 Гц до 500 МГц) Тфр: не более 150 пс | ±2,5-10-7 ±0,5 % ±10 % | Калибратор осциллографов Fluke 9500B |
Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые запоминающие RTM2032, RTM2034, RTM2052, RTM2054. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим RTM2032, RTM2034, RTM2052, RTM2054
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения.
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 395 |
| Поверителей | 37 |
| Актуальность данных | 17.09.2024 |
