Трансформаторы тока встроенные CTIG, 55676-13

Документы

Карточка СИ

Номер в госреестре	55676-13
Наименование СИ	Трансформаторы тока встроенные
Обозначение типа СИ	CTIG
Изготовитель	"Dongwoo Electric Co., Ltd.", Корея
Год регистрации	2013
Срок свидетельства	28.11.2018
МПИ (интервал между поверками)	5 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока встроенные CTIG Назначение средства измерений

Трансформаторы тока встроенные CTIG (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

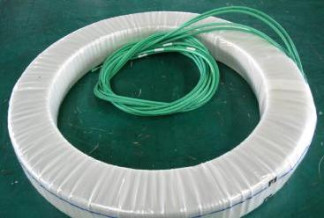

Трансформаторы тока встроенные CTIG устанавливаются в ячейках КРУЭ типов 145SP-1, 145SP-2, 300SR, 362 SU, 362 SR, 550SR, 800 SR и представляют собой кольцевой магнитный сердечник с обмоткой, заключенный в изоляционную оболочку. Первичной обмоткой трансформаторов является токоведущий стержень, проходящий по оси трансформатора тока внутри корпуса. Выводы вторичных обмоток трансформаторов подключаются к герметизированным втулкам вторичной клеммной коробки посредством обжимных соединений при сборке токопровода КРУЭ.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока встроенных CTIG представлены в таблице 1.

Таблица 1

Характеристика	Значение
Класс напряжения по ГОСТ 1516.3-96, кВ	110; 220; 330; 500; 750
Номинальный первичный ток, А	от 50 до 4000
Номинальный вторичный ток, А	1; 2; 5

Характеристика	Значение
Номинальная вторичная нагрузка, В-А	от 2,5 до 100
Классы точности вторичных обмоток: - для измерений и учета - для защиты	0,1; 0,2; 0,2S; 0,5; 0,5S; 1,0 5Р;10Р
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не менее	5
Номинальная предельная кратность вторичных обмоток для защиты	от 5 до 30
Номинальная частота, Г ц	50
Г абаритные размеры: - внешний диаметр, мм, не более - внутренний диаметр, мм, не более - толщина, мм, не более	820 640 75
Масса, кг, не более	70
Климатическое исполнение по ГОСТ 15150-69	У3

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор тока встроенный CTIG 1 шт.

- паспорт 1 экз.

Поверка

Поверка трансформаторов тока встроенных CTIG осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000

класс точности: 0,05

- магазины нагрузок МР3027 номинальные величины нагрузки, В-А: от 1 до 50

- прибор сравнения КНТ-03

предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока встроенных CTIG указаны в документе «Трансформаторы тока встроенные CTIG. Паспорт».

Нормативные документы, устанавливающие требования к трансформаторам тока встроенным CTIG

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
