| Номер в госреестре | 55701-13 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | LMV-50V |
| Изготовитель | Компания "Leco Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 28.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Твердомеры Виккерса LMV-50V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

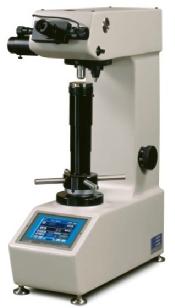

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока. Внешний вид твердомеров приведён на рисунке 1.
Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Встроенное программное обеспечение (ПО) используется для управления работой твердомера, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификац ионный номер) ПО | Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение для твердомеров Виккерса LMV-50V | LMV-50V | 2.2.3.3 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Пределы допускаемой относительной погрешности нагрузки:
- для нагрузок 0,491 Н; 0,980 Н, % ± 1,5;
- для нагрузок 1,962 Н; 2,943 Н; 4,905 Н; 9,807 Н; 19,62 Н; 29,4 Н; 49,05 Н; 98,07 Н; 196,2 Н; 294,3 Н; 490,5 Н, % ± 1,0. Диапазон измерений твердости по шкале Виккерса, (HV):
- HV 0,05......................................................................................................................... от 50 до 250;
- HV 0,1......................................................................................................................................................................................от 50 до 450;
- HV 0,2......................................................................................................................................................................................от 50 до 900;
- HV 0,3......................................................................................................................................................................................от 50 до 1000;
- HV 0,5; HV 1; HV 2; HV 3; HV 5; HV 10; HV 20; HV 30; HV 50 от 50 до 1500. Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости, HV | |||||||||
| 100± 50 | 200± 50 | 300± 50 | 400± 50 | 500± 50 | 600± 50 | 700± 50 | 800± 50 | 900± 1225± 50 275 | ||
| Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | ||||||||||
| HV 0,05 | 13,5 | 25 | - | - | - | - | - | - | - | - |
| HV 0,1 | 10,5 | 20 | 35 | 49,5 | - | - | - | - | - | - |
| HV 0,2 | 6 | 15 | 28 | 40,5 | 55 | 71,5 | 82,5 | 102 | 114 | - |
| HV 0,3 | 6 | 12,5 | 21 | 31,5 | 44 | 58,5 | 75 | 85 | 104,5 | 110 |
| HV 0,5 | 4,5 | 12,5 | 12,5 | 27 | 33 | 45,5 | 52,5 | 68 | 76 | 165 |
| HV 1 | 4,5 | 10 | 14 | 18 | 27,5 | 32,5 | 37,5 | 51 | 57 | 120 |
| HV 2 | 4,5 | 7,5 | 10,5 | 18 | 22 | 26 | 30 | 34 | 47,5 | 90 |
| HV 3 | 4,5 | 7,5 | 10,5 | 13,5 | 22 | 26 | 30 | 34 | 40 | 60 |
| HV 5 | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 38 | 60 |
| HV 10 | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 45 |
| HV 20 | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 30 |
| HV 30 | 4,5 | 7,5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 30 |
| HV 50 | 4,5 | 7,5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 30 |
Рабочие условия применения:
температура воздуха, оС......................................................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой 50/60 Гц,.................110±10 В / 220±22 В.
Габаритные размеры, мм, не более:
длина.................................................................................................................................... 640;
ширина.................................................................................................................................280;
высота..................................................................................................................................651.
Масса, кг, не более..........................................................................................................................120.
Знак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
В комплект поставки входят:
твердомер Виккерса LMV-50V ........................................................................................1 шт.;
наконечник с алмазной пирамидой Виккерса.................................................................. 1 шт.;
вспомогательные принадлежности......................................................................... 1 комплект;
руководство по эксплуатации............................................................................................ 1 шт.
осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Поверка программного обеспечения твердомеров осуществляется в соответствии с руководством по эксплуатации.
Твердомеры Виккерса LMV-50V. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к твердомерам Виккерса LMV-50V
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
