| Номер в госреестре | 55702-13 |
| Наименование СИ | Газоанализаторы портативные одноканальные |
| Обозначение типа СИ | ElGas мод. ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3 |
| Изготовитель | ООО "ЭльГаз", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3 предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода, водорода и вредных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3 (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе (корпус газоанализаторов моделей ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL дополнительно защищен от ударных воздействий прорезиненным чехлом). На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, органы управления, диффузионный вход сенсора и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализаторы снабжены металлической клипсой крепления к поясу.
Принцип действия газоанализаторов:
- по измерительному каналу горючих газов - термокаталитический, заключающийся в измерении теплового эффекта от сгорания горючего газа на каталитически активном чувствительном элементе;
- по измерительному каналу кислорода, водорода и вредных газов (за исключением изобутилена) - электрохимический, заключающийся в измерении электрического тока, вырабатываемого электрохимическим чувствительным элементом;
- по измерительному каналу изобутилена - фотоионизационный, основанный на измерении ионного тока, возникающего при ионизации молекул определяемого компонента электромагнитным излучением.
Способ отбора пробы - диффузионный.
Газоанализаторы (за исключением модели ElGas-ToxiRAE II) обеспечивают вывод данных на персональный компьютер при помощи интерфейса RS-232. По отдельному заказу газоанализаторы моделей ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL могут комплектоваться модулем беспроводной связи. Газоанализаторы всех моделей, кроме ElGas-ToxiRAE II имеют журнал фиксации измеренных данных и ошибок. Длительность записи измерительной информации составляет:
- ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL -три месяца при частоте записи данных - 1 раз в минуту,
- ElGas-ToxiRAE 3 -10 событий.
Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов,
- уровня заряда аккумуляторов (кроме модели ElGas-ToxiRAE II),
Лист № 2 Всего листов 13
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора,
- максимальных (PEAK) и минимальных (MIN) значений результатов измерений (кроме модели ElGas-ToxiRAE 3),
- информацию о срабатывании сигнализации по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA) (кроме модели ElGas-ToxiRAE LEL);
- информацию о состоянии ведения записи результатов измерений (для моделей ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL);
- индикацию о включении модуля беспроводной связи (для моделей, оснащенных модулем).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих срабатывание сигнализации.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011, и степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96, в зависимости от модели, указаны в таблице 1.
Таблица 1
| Модель газоанализатора | Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды | Маркировка взрывозащиты |
| ElGas-ToxiRAE Pro PID, El Gas-T oxiRAE Pro, ElGas-ToxiRAE LEL | IP65 | 0 EX ia IIC T4 Ga X |
| ElGas-ToxiRAE II | IP65 | |
| ElGas-ToxiRAE 3 | IP67 |

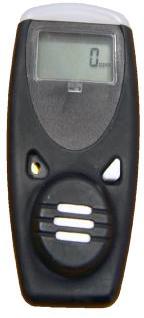

Внешний вид газоанализаторов приведен на рисунке 1.
в) ElGas-ToxiRAE Pro
Рисунок 1 - Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE II, ElGas-ToxiRAE 3, ElGas-ToxiRAE Pro (газоанализаторы моделей ElGas-ToxiRAE Pro, ElGas-ToxiRAE Pro PID и ElGas-ToxiRAE LEL имеют одинаковый внешний вид и отличаются только
установленным чувствительным элементом)
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны.
ПО обеспечивает:
- обработку и передачу измерительной информации (кроме модели ElGas-ToxiRAE II);
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- регистрацию событий и результатов (кроме модели ElGas-ToxiRAE II);
- расчет усредненных (за определенный промежуток времени) значений содержания определяемых компонентов;
- срабатывание сигнализации при превышении установленных пороговых значений. Газоанализаторы могут работать с автономным программным обеспечением для работы
с персональным компьютером ProRAE Studio II.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ToxiRAE Pro | ToxiRAE Pro EC.RFP | V.1.4.0 | 3B16C596 | CRC 32 |
| ToxiRAE Pro PID | ToxiRAE Pro PID.RFP | V.1.4.0 | E9F349E9 | CRC 32 |
| ToxiRAE LEL | ToxiRAE Pro LEL.RFP | V.1.4.0 | 49E3522D | CRC 32 |
| ToxiRAE II | ToxiRAEII.RFP | F 17 | C51B7F75 | CRC 32 |
| ToxiRAE 3 | ToxiRAE3.RFP | F 2.1 | 3C2C7F2A | CRC 32 |
| Примечания: - номер версии ПО должен быть не ниже указанного в таблице; - значения контрольных сумм указаны только для файлов версий, указанных в таблице. | ||||
Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов ((кроме модели ElGas-ToxiRAE II)) от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010. Уровень защиты встроенного программного обеспечения газоанализаторов модели ElGas-ToxiRAE II от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-2010.
1) Диапазоны показаний, диапазоны измерений, пределы допускаемого времени установления показаний и пределы допускаемой основной погрешности газоанализаторов модели ElGas-ToxiRAE Pro PID приведены в таблице 2.
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений объемной доли определяемого компонента, млн-1 | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, млн-1 | относительной, % | ||||
| Изобутилен (C4H8) | От 0 до 1000 | От 0 до 100 | ± 15 | - | 15 |
| Св. 100 до 300 | - | ± 15 | |||
| От 0 до 2000 | От 0 до 100 | ± 15 | - | ||
| Св. 100 до 300 | - | ± 15 | |||
| Примечание - Метрологические характеристики газоанализаторов модели ElGas-ToxiRAE Pro PID с фотоионизационным чувствительным элементом установлены с использованием газовых смесей (ГС) изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента. | |||||
2) Диапазоны показаний, диапазоны измерений, пределы допускаемого времени установления показаний и пределы допускаемой основной погрешности газоанализаторов модели ElGas-ToxiRAE Pro приведены в таблице 3.
Таблица 3
| Определяе мый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, объемная доля | относительной, % | |||||
| Аммиак (NH3) | От 0 до 100 -1 млн | От 0 до 30 -1 млн | ± 5 млн-1 | - | 1 -1 1 млн | 60 |
| Св. 30 до 100 -1 млн | - | ± 15 | ||||
| Оксид углерода (СО) | От 0 до 500 -1 млн | От 0 до 20 -1 млн | ± 2 млн-1 | - | 1 млн-1 | 30 |
| Св. 20 до 500 -1 млн | - | ± 10 | ||||
| От 0 до 2000 млн-1* | От 0 до 100 млн-1 Св. 100 до 2000 млн-1 | ± 10 млн-1 | - | 10 млн-1 | 45 | |
| - | ± 10 | |||||
| Хлор (Cl2) | От 0 до 50 млн-1* | От 0 до 1,0 -1 млн | ±0,2 -1 млн | - | 0,1 млн-1 | 30 |
| Св. 1,0 до 50 -1 млн | - | ± 20 | ||||
| Определяе мый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, объемная доля | относительной, % | |||||
| Этиленок-сид (C2H4O) | От 0 до 10 млн-1* | От 0 до 10 -1 млн | ± 2,0 млн-1 | - | 0,1 млн-1 | 120 |
| От 0 до 100 млн-1* | От 0 до 10 -1 млн | ± 2 млн-1 | - | 1 -1 1 млн | ||
| Св. 10 до 100 -1 млн | - | ± 20 | ||||
| От 0 до 500 млн-1* | От 0 до 100 -1 млн | ± 20 млн-1 | - | 10 млн-1 | ||
| Св. 100 до 500 -1 млн | - | ± 20 | ||||
| Формальдегид (CH2O) | От 0 до 10 -1 млн | От 0 до 0,4 -1 млн | ± 0,1 -1 млн | - | 0,05 млн-1 | 100 |
| Св. 0,4 до 10 млн-1 | - | ± 25 | ||||
| Водород (H2) | От 0 до 1000 млн-1 | От 0 до 1000 -1 млн | ± 150 млн-1 | - | о -1 2 млн | 90 |
| Синильная кислота (HCN) | От 0 до 50 млн-1* | От 0 до 50 млн-1 | ± 10 млн-1 | 0,5 млн-1 | 200 | |
| Сероводород (H2S) | От 0 до 100 -1 млн | От 0 до 8 млн-1 | ± 1,6 млн-1 | - | 0,1 млн-1 | 35 |
| Св. 10 до 100 -1 млн | - | ± 20 | ||||
| От 0 до 1000 млн-1* | От 0 до 100 млн-1 | ± 10 млн-1 | - | 1 -1 1 млн | 45 | |
| Св. 10 до 1000 -1 млн | - | ± 10 | ||||
| Метимер- каптан (CH3SH) | От 0 до 10 млн-1* | От 0 до 1 -1 млн | ± 0,2 -1 млн | - | 0,1 млн-1 | 45 |
| Св. 1 до 10 -1 млн | - | ± 20 | ||||
| Оксид азота (NO) | От 0 до 250 -1 млн | От 0 до 5 -1 млн | ± 1 млн-1 | - | 0,5 млн-1 | 45 |
| Св. 5 до 250 -1 млн | - | ± 20 | ||||
| Диоксид азота (NO2) | От 0 до 20 млн-1 | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 0,1 млн-1 | 45 |
| Св. 1 до 20 -1 млн | - | ± 20 % | ||||
| Кислород (O2) | От 0 до 30 % | От 0 до 30 % | ± 0,5 % об.д. | - | 0,1 % | 30 |
| Определяе мый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T09, с | |
| абсолютной, объемная доля | относительной, % | |||||
| Фосфин (PH3) | От 0 до 20 млн-1* | От 0 до 20 -1 млн | ± 2 млн-1 | - | 0,1 млн-1 | 30 |
| От 0 до 1000 млн-1* | От 0 до 1000 -1 млн | ± 100 млн-1 | - | 1,0 млн-1 | ||
| Диоксид серы (SO2) | От 0 до 20 млн-1 | От 0 до 4 млн-1 | ± 1 млн-1 | - | 0,1 млн-1 | 75 |
| Св. 4 до 20 -1 млн | - | ± 25 % | ||||
| Примечание - диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации. | ||||||
3) Диапазоны показаний, диапазоны измерений, пределы допускаемого времени установления показаний и пределы допускаемой основной погрешности газоанализаторов модели ElGas-ToxiRAE LEL приведены в таблице 4.
Таблица 4
| Определяемый компонент | Диапазон показаний довзры-воопасной концентрации (объемной доли определяемого компонента) | Диапазон измерений довзрывоопас-ной концентрации / объемной доли определяемого компонента | Пределы допускаемой основной абсолютной погрешности | Предел допускаемого времени установления показаний T0,9, с |
| Ацетилен (C2H2) | От 0 до 100 % НКПР (от 0 до 2,3 % ) | От 0 до 50 % НКПР (от 0 до 1,15 %) | ± 5 % НКПР | 30 |
| Аммиак (NH3) | От 0 до 100 % НКПР (от 0 до 15 %) | От 0 до 50 % НКПР (от 0 до 7,5 %) | ± 5 % НКПР | |
| н-Бутан (С4Н10) | От 0 до 100 % НКПР (от 0 до 1,4 %) | От 0 до 50 % НКПР (от 0 до 0,7 %) | ± 5 % НКПР | |
| Изобутан (СН3)2СНСН3 | От 0 до 100 % НКПР (от 0 до 1,3 %) | От 0 до 50 % НКПР (от 0 до 0,65 %) | ± 5 % НКПР | |
| Оксид углерода (CO) | От 0 до 100 % НКПР (от 0 до 10,9 %) | От 0 до 50 % НКПР (от 0 до 5,45 %) | ± 5 % НКПР | |
| Этан (С2Н6) | От 0 до 100 % НКПР (от 0 до 2,5 %) | От 0 до 50 % НКПР (от 0 до 1,25 %) | ± 5 % НКПР | |
| Этилен (С2Н4) | От 0 до 100 % НКПР (от 0 до 2,3 %) | От 0 до 50 % НКПР (от 0 до 1,15 %) | ± 5 % НКПР | |
| Г ексан (С6Н14) | От 0 до 100 % НКПР (от 0 до 1,0 %) | От 0 до 50 % НКПР (от 0 до 0,5 %) | ± 5 % НКПР | |
| Водород (H2) | От 0 до 100 % НКПР (от 0 до 4,0 %) | От 0 до 50 % НКПР (от 0 до 2,0 %) | ± 5 % НКПР | |
| Сероводород (H2S) | От 0 до 100 % НКПР (от 0 до 4,0 %) | От 0 до 50 % НКПР (от 0 до 2,0 %) | ± 5 % НКПР | |
| Метан (CH4) | От 0 до 100 % НКПР (от 0 до 4,4 %) | От 0 до 50 % НКПР (от 0 до 2,2 %) | ± 5 % НКПР |
| Определяемый компонент | Диапазон показаний довзры-воопасной концентрации (объемной доли определяемого компонента) | Диапазон измерений довзрывоопас-ной концентрации / объемной доли определяемого компонента | Пределы допускаемой основной абсолютной погрешности | Предел допускаемого времени установления показаний T0,9, с |
| Пентан(C5H12) | От 0 до 100 % НКПР (от 0 до 1,4 %) | От 0 до 50 % НКПР (от 0 до 0,7 %) | ± 5 % НКПР | 30 |
| Пропан (C3H8) | От 0 до 100 % НКПР (от 0 до 1,7 %) | От 0 до 50 % НКПР (от 0 до 0,85 %) | ± 5 % НКПР | |
| Примечания 1) Значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; 2) Номинальное значение единицы наименьшего разряда индикатора 1 % НКПР. | ||||
4) Диапазоны показаний, диапазоны измерений, пределы допускаемого времени установления показаний и пределы допускаемой основной погрешности газоанализаторов модели ElGas-ToxiRAE II приведены в таблице 5.
Таблица 5
| Опреде ляемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, объемная доля | относи тельной, % | |||||
| Аммиак (NH3) | От 0 до 50 -1 млн | От 0 до 20 -1 млн | ± 4 млн-1 | - | 1 -1 1 млн | 60 |
| Св. 20 до 50 -1 млн | - | ± 20 | ||||
| Оксид углерода (СО) | От 0 до 500 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 1 -1 1 млн | 30 |
| Св. 20 до 500 млн-1 | - | ± 10 | ||||
| От 0 до 1999 млн-1* | От 0 до 100 млн-1 Св. 100 до 1999 млн-1 | ± 10 млн-1 | - | 10 млн-1 | 45 | |
| ± 10 | ||||||
| Хлор (Cl2) | От 0 до 10 млн-1* | От 0 до 1,0 -1 млн | ±0,2 млн-1 | - | 0,1 млн-1 | 30 |
| Св. 1,0 до 10 -1 млн | - | ± 20 | ||||
| Синильная кислота (HCN) | От 0 до 100 млн-1* | От 0 до 100 млн-1 | ± 10 млн-1 | 1 млн-1 | 200 | |
| Сероводород (H2S) | От 0 до 100 млн-1* | От 0 до 10 млн-1 | ± 2 млн-1 | - | 1 млн-1 | 35 |
| Св. 10 до 100 млн-1 | - | ± 20 | ||||
| Опреде ляемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, объемная доля | относи тельной, % | |||||
| Оксид азота (NO) | От 0 до 250 -1 млн | От 0 до 5 -1 млн | ± 1 млн-1 | - | 1 -1 1 млн | 45 |
| Св. 5 до 250 -1 млн | - | ± 20 | ||||
| Диоксид азота (NO2) | От 0 до 20 -1 млн | От 0 до 1 -1 млн | ± 0,2 млн-1 | - | 0,1 млн-1 | 45 |
| Св. 1 до 20 -1 млн | - | ± 20 | ||||
| Кислород (O2) | 0 3 о 0 О | От 0 до 30 % | ± 0,5 % | - | 0,1 % | 30 |
| Фосфин (PH3) | От 0 до 5 млн-1* | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 0,01 млн-1 | 30 |
| Св. 1 до 5 -1 млн | - | ± 20 | ||||
| Диоксид серы (SO2) | От 0 до 20 -1 млн | От 0 до 4 -1 млн | ± 1 млн-1 | - | 0,1 млн-1 | 75 |
| Св. 4 до 20 млн-1 | - | ± 25 | ||||
| Примечание - диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации. | ||||||
5) Диапазоны показаний, диапазоны измерений, пределы допускаемого времени установления показаний и пределы допускаемой основной погрешности газоанализаторов модели ElGas-ToxiRAE 3 приведены в таблице 6.
Таблица 6
| Определяе мый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9, с | |
| абсолютной, млн-1 | относительной, % | |||||
| Оксид углерода (СО) | От 0 до 500 млн-1 | От 0 до 20 млн-1 | ± 2 | - | 1 млн-1 | 30 |
| Св. 20 до 500 млн-1 | - | ± 10 | ||||
| От 0 до 1999 -1* млн | От 0 до 50 млн-1 Св. 50 до 1999 млн-1* | ± 5 | - | 1 -1 1 млн | 45 | |
| ± 10 | ||||||
| Сероводород (H2S) | От 0 до 100 млн 1 | От 0 до 8 млн-1 | ± 1,6 | - | 0,1 млн-1 | 35 |
| Св. 8 до 100 -1 млн | - | ± 20 | ||||
| Примечание - диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации. | ||||||
Лист № 10 Всего листов 13
6) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5.
7) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности:
- по измерительному каналу горючих газов 0,3;
- по измерительным каналам кислорода, водорода и вредных газов 1,0.
8) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности
- по измерительному каналу горючих газов 0,2;
- по измерительным каналам кислорода, водорода и вредных газов 0,3.
9) Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более 0,5.
10) Время прогрева газоанализатора, мин, не более 2.
11) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5.
12) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи (при температуре 20 °С), не менее:
- модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE LEL (без модуля
беспроводной связи), ч 12;
- модель ElGas-ToxiRAE Pro (без модуля беспроводной связи), ч 30;
- модель ElGas-ToxiRAE II (при использовании газоанализатора не более 8-ми часов в день и при времени работы сигнализации не более 5 мин в день), лет 2;
- модель ElGas-ToxiRAE 3 (без использования ИК-связи), лет 2;
13) Электрическое питание газоанализаторов осуществляется:
- модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL от встроенного литиево-ионного аккумулятора напряжением 3,7 В;
- модели ElGas-ToxiRAE II и ElGas-ToxiRAE 3 от литиевой батареи типоразмера 2/3 АА напряжением 3,6 В.
14) Габаритные размеры и масса газоанализаторов не более указанных в таблице 7.
Таблица 7
| Модель газоанализатора | Габаритные размеры, мм, не более | Масса, г, не более | ||
| Высота | Ширина | Длина | ||
| ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE LEL | 118 | 60 | 30 | 235 |
| ElGas-ToxiRAE Pro | 118 | 60 | 30 | 220 |
| ElGas-ToxiRAE II | 93 | 49 | 22 | 105 |
| ElGas-ToxiRAE 3 | 86 | 55 | 20 | 100 |
15) Средняя наработка на отказ, ч
10 000. 2.
16) Средний срок службы датчиков, лет
Рабочие условия эксплуатации
| Модель газоанализатора | Диапазон температур окружающей среды, оС | Диапазон относительной влажности воздуха (без конденсации влаги) при температуре 40 °С, % | Диапазон атмосферного давления, кПа |
| ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro | От минус 20 до плюс 55 | От 0 до 95 | От 84 до 110 |
| ElGas-ToxiRAE LEL | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| ElGas-ToxiRAE II (определяемые компоненты O2, CO, H2S) | От минус 20 до плюс 55 | От 0 до 95 | От 84 до 110 |
| ElGas-ToxiRAE II (определяемый компонент NH3) | От минус 20 до плюс 40 | От 0 до 95 | От 84 до 110 |
| ElGas-ToxiRAE II (определяемые компоненты Cl2, HCN, NO, NO2, PH3, SO2) | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| ElGas-ToxiRAE 3 | От минус 20 до плюс 60 | От 0 до 95 | От 84 до 110 |
| Примечание -в соответствии с сертификатом соответствия № РОСС RU.ГБ08.В00214 от 14.02.2013 г, газоанализаторы допущены к эксплуатации в диапазоне температур от минус 45 oC до 60 oC, при этом в предельных условиях эксплуатации, превышающих указанные в данной таблице, метрологические характеристики газоанализаторов не нормированы. | |||
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на обратную сторону газоанализатора в виде наклейки.
Комплект поставки газоанализатора приведен в таблице 9. Таблица 9
| Наименование | Обозначение | Примечание |
| Газоанализатор | ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3 | Модель газоанализатора и определяемый компонент указывается при заказе |
| Зарядное устройство с подставкой | - | для моделей ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL по заказу |
| Автоматическая калибровочная система | AutoRAE2 | |
| Модуль беспроводной связи | - | |
| CD с технической документацией | - | |
| Калибровочный адаптер | - | |
| Методика поверки | МП-242-1607-2013 | |
| Руководство по эксплуатации | - |
осуществляется по документу МП-242-1607-2013 "Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-
Лист № 12 Всего листов 13
ToxiRAE II, ElGas-ToxiRAE 3. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «25» июля 2013 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением по ТУ 6-21-5-85;
- азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р, ГГС-Т, ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-162956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
приведены в документах:
- ЭЛГА.423322.002.01 РЭ «Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro PID. Руководство по эксплуатации»;
- ЭЛГА.423322.002.03 РЭ «Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro. Руководство по эксплуатации»;
- ЭЛГА.423322.002 РЭ «Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE LEL. Руководство по эксплуатации»;
- ЭЛГА.423322.002.05 РЭ «Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE II. Руководство по эксплуатации»;
- ЭЛГА.423322.002.04 РЭ «Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE 3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным одноканальным ElGas модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 ТУ 4215-006-65294716-2013 Газоанализаторы портативные одноканальные ElGas модели ElGas-ToxiRAE Pro PID, ElGas-ToxiRAE Pro, ElGas-ToxiRAE LEL, ElGas-ToxiRAE II, ElGas-ToxiRAE 3.
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 9325 |
| Поверителей | 18 |
| Актуальность данных | 16.11.2024 |
