| Номер в госреестре | 55703-13 |
| Наименование СИ | Газоанализаторы портативные многоканальные |
| Обозначение типа СИ | ElGas мод. ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro |
| Изготовитель | ООО "ЭльГаз", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы портативные многоканальные ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода, водорода и вредных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Газоанализаторы портативные многоканальные ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro (далее -газоанализаторы) представляют собой автоматические переносные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе (корпус газоанализаторов моделей ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus дополнительно защищен от ударных воздействий прорезиненным чехлом). На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, органы управления, вход для подачи анализируемой среды и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализаторы снабжены металлической клипсой крепления к поясу.
Электрическое питание газоанализаторов осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора или (кроме ElGas-Quattro) комплекта заменяемых щелочных батарей типоразмера AA (LR6).
Принцип действия газоанализаторов:
- по измерительному каналу горючих газов - термокаталитический или инфракрасный;
- по измерительному каналу диоксида углерода - инфракрасный;
- по измерительному каналу кислорода, водорода и вредных газов (за исключением изобутилена) - электрохимический;
- по измерительному каналу изобутилена - фотоионизационный.
Способ отбора пробы:
- ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite (опция), ElGas-QRAE Plus (опция), ElGas-QRAE II (опция) - принудительный за счет встроенного побудителя расхода;
- ElGas-MultiRAE Lite (опция), ElGas-QRAE Plus (опция), ElGas-QRAE II, ElGas-Quattro
- диффузионный.
Газоанализаторы обеспечивают вывод данных на персональный компьютер при помощи интерфейса RS-232 или беспроводного интерфейса (при наличии). По отдельному заказу газоанализаторы моделей ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite могут комплектоваться модулем беспроводной связи.
Газоанализаторы имеют память данных:
- ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite - на 6 месяцев для 5 измерительных каналов при записи данных 1 раз в минуту (интервал записи данных настраивается пользователем в интервале от 1 до 3600 с)
- ElGas-QRAE - на 67 часов при записи данных 1 раз в минуту;
- ElGas-QRAE II - на 12 суток при записи данных 1 раз в минуту;
- ElGas-Quattro - на 13 суток при записи данных 1 раз в 5 с.
Лист № 2 Всего листов 14
Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов,
- уровня заряда аккумуляторов/батарей,
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора,
- максимальных (PEAK) и минимальных (MIN) значений результатов измерений;
- информацию о срабатывании сигнализации по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA) (для измерительных каналов вредных газов);
- информацию о состоянии ведения записи результатов измерений (для моделей с памятью данных);
- индикацию о включении модуля беспроводной связи (для моделей, оснащенных модулем).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги (кроме ElGas-Quattro);
- отображением на дисплее символов, обозначающих срабатывание сигнализации.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011, и степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96, в зависимости от модели, указаны в таблице 1.
Таблица 1
| Модель газоанализатора | Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды | Маркировка взрывозащиты |
| ElGas-MultiRAE | IP 65 | РВ Ex d ia I Mb X, 1 Ex d ia IIC T4 Gb X |
| ElGas-MultiRAE Pro | IP 65 / IP 67 | |
| ElGas-MultiRAE Lite | IP 65 (с насосом) / IP 67 (диффузионный) | |
| ElGas-QRAE Plus | IP 55 | 1 Ex d ia IIC T4 / T3 Gb X |
| ElGas-QRAE II | IP 65 | 1ExiadIICT4 |
| ElGas-Quattro | IP 54 | Ex ia I Ma |

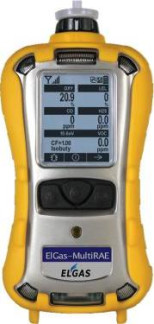

Внешний вид газоанализаторов приведен на рисунке 1.
в) ElGas-MultiRAE Lite (диффузионный и с насосом)
Газоанализаторы имеют встроенное программное обеспечение, модели
- ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite -MultiRAE Application Firmware. RFP
- ElGas-QRAE plus - QRAE.a07
- ElGas-QRAE II - QRAE II.Fwm
- ElGas-Quattro - GaSense 1 .bin
разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- регистрацию событий и результатов измерений для моделей ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE plus, ElGas-QRAE II. Для моделей ElGas-Quattro регистрация событий и результатов измерений опционально.
- расчет усредненных (за определенный промежуток времени) значений содержания определяемых компонентов;
- срабатывание сигнализации при превышении установленных пороговых значений. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MultiRAE Application Firmware.RFP | V.1.14 | 311675A4 | CRC 32 |
| QRAE.a07 | V.3.30 | 9EFA2913 | CRC 32 |
| QRAE II.Fwm | V.3.60 | 27641C72 | CRC 32 |
| GaSense 1.bin | 1.0 | 0xF1A42C35 | CRC32 |
| Примечания: - номер версии ПО должен быть не ниже указанного в таблице; - значения контрольных сумм указаны только для файлов версий, указанных в таблице. | |||
Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
1) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9 | |
| абсолютной, объемная доля | относительной, % | |||||
| Фотоионизационный сенсор (лампа 10,6 эВ) | ||||||
| Изобутилен (i-C4H8) | От 0 до 50001) | от 0 до 50 -1 млн | ± 7,5 млн-1 | - | 0,1 млн-1 | 15 |
| св. 50 до 300 млн-1 | - | ± 15 | ||||
| о * £2 т000 О ® | от 0 до 50 млн-1 | ± 7,5 млн-1 | - | 0,1 млн-1 | 15 | |
| св. 50 до 300 млн-1 | - | ± 15 | ||||
| От 0 до 10003) | от 0 до 50 -1 млн | ± 7,5 млн-1 | - | 0,1 млн-1 | 15 | |
| св. 50 до 300 млн-1 | - | ± 15 | ||||
| Электрохимический сенсор | ||||||
| Аммиак (NH3) | От 0 до 100 млн-1 | От 0 до 30 -1 млн | ± 5 млн-1 | - | -1 1 млн | 60 |
| Св. 30 до 100 млн-1 | - | ± 15 | ||||
| Оксид углерода (СО) | От 0 до 500 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 1 млн-1 | 40 |
| Св. 20 до 500 млн-1 | - | ± 10 | ||||
| От 0 до 2000 млн-1* | От 0 до 100 млн-1 | ± 10 млн-1 | - | 10 млн-1 | 40 | |
| Св. 100 до 2000 млн-1 | - | ± 10 | ||||
| Хлор (Cl2) | От 0 до 50 млн-1* | От 0 до 1,0 -1 млн | ±0,2 млн-1 | - | 0,1 млн-1 | 30 |
| Св. 1,0 до 50 млн-1 | - | ± 20 | ||||
| Этиленоксид (C2H4O) | От 0 до 10 -1* млн * | От 0 до 10 -1 млн | ± 2 млн-1 | - | 0,1 млн-1 | 60 |
| От 0 до 100 млн-1* | От 0 до 10 -1 млн | ± 2 млн-1 | - | 0,5 млн-1 | 60 | |
| Св. 10 до 100 млн-1 | - | ± 20 | ||||
| От 0 до 500 млн-1* | От 0 до 100 млн-1 | ± 20 млн-1 | - | 10 млн-1 | 60 | |
| Св. 100 до 500 млн-1 | - | ± 20 | ||||
| Формальдегид (CH2O) | От 0 до 10 -1 млн | От 0 до 0,4 -1 млн | ± 0,1 млн-1 | - | 0,05 млн-1 | 200 |
| Св. 0,4 до 10 млн-1 | - | ± 25 | ||||
| Синильная кислота (HCN) | От 0 до 50 млн-1* | От 0 до 50 -1 млн | ± 10 -1 млн | - | 0,5 млн-1 | 200 |
| Сероводород (H2S) | От 0 до 100 млн-1 | От 0 до 8 -1 млн | ± 1,6 млн-1 | - | 0,1 млн-1 | 35 |
| Св. 8 до 100 млн-1 | - | ± 20 | ||||
| От 0 до 1000 млн-1* | От 0 до 100 млн-1 | ± 10 млн-1 | - | 1 -1 1 млн | 35 | |
| Св. 10 до 1000 млн-1 | - | ± 10 | ||||
| Метимеркаптан (CH3SH) | От 0 до 10 -1* млн * | От 0 до 1 -1 млн | ± 0,2 млн-1 | - | 0,1 млн-1 | 150 |
| Св. 1 до 10 -1 млн | - | ± 20 | ||||
| Оксид азота (NO) | От 0 до 250 млн-1 | От 0 до 5 -1 млн | ± 1 млн-1 | - | 0,5 млн-1 | 30 |
| Св. 5 до 250 млн-1 | ± 20 | |||||
| Диоксид азота (NO2) | От 0 до 20 млн-1 | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 0,1 млн-1 | 30 |
| Св. 1 до 20 млн-1 | - | ± 20 | ||||
| Водород (H2) | От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 100 млн-1 | - | 10 млн-1 | 60 |
| Кислород (O2) | От 0 до 30 | От 0 до 30 | ± 0,5 % | - | 0,1 % | 15 |
| % | % | |||||
| Фосфин (PH3) | От 0 до 20 млн-1* | От 0 до 20 -1 млн | ± 2 млн-1 | - | 0,1 млн-1 | 60 |
| Диоксид серы (SO2) | От 0 до 20 -1 млн | От 0 до 4 -1 млн | ± 1 млн-1 | - | 0,1 млн-1 | 75 |
| Св. 4 до 20 -1 млн | - | ± 25 | ||||
| Инфракрасный сенсор (NDIR) | ||||||
| Метан (CH4) | От 0 до 4,4 % (от 0 до 100 % НКПР) | От 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | 1 % НКПР | 30 | |
| Св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) | ± 10 | |||||
| От 0 до 100 % | От 0 до 60 % | ± 3 % | - | 0,1 % | 30 | |
| Св. 60 до 100 % | - | ± 5 | ||||
| Диоксид углерода (CO2) | От 0 до 50000 млн-1 | От 0 до 5000 млн-1 | ± 500 млн-1 | - | 100 млн-1 | 60 |
| Св. 5000 до 50000 -1 млн | ± 10 | |||||
| Термокаталитический сенсор | ||||||
| Г орючие газы (Ex) | От 0 до 100 % | От 0 до 50 % НКПР Св. 50 до 100 % НКПР | ± 5 % НКПР | не нормированы | ± 1 % НКПР | 30 |
| Примечания: 1) В одном газоанализаторе может быть до 6 измерительных каналов. 2) 1) - только для ElGas-MultiRAE Pro, ElGas MultiRAE, 2) - только для ElGas-MultiRAE Pro, 3) - только для ElGas-MultiRAE Lite. Метрологические характеристики газоанализаторов по каналу изобутилена с фотоиониза-ционным чувствительным элементом (обозначение канала VOC - «летучие органические соединения») установлены с использованием газовых смесей (ГС) изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента. 3) Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации. 4) Градуировка измерительного канала горючих газов может проводиться производителем индивидуально на один из следующих определяемых компонентов: метан (CH4), этан (С2Н6), пропан (C3H8), н-бутан (С4Н10), изобутан (>С4Н10), пентан (C5H12), гексан (С6Н14), бензол (C6H6), этилен (С2Н4), ацетилен (C2H2), водород (H2), оксид углерода (CO), аммиак (NH3). Пределы допускаемой основной погрешности измерительного канала горючих газов нормированы при наличии в анализируемой среде только одного определяемого компонента. Значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | ||||||
Лист № 8 Всего листов 14
2) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов модели ElGas-QRAE Plus приведены в таблице 3.
Таблица 3
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9 | |
| абсолютной, объемная доля | относительной, % | |||||
| Электрохимический сенсор | ||||||
| Кислород (O) | От 0 до 30 % | От 0 до 30 % | ± 0,5 % | - | 0,1 % | 15 |
| Оксид углерода (СО) | От 0 до 500 -1 млн | От 0 до 20 -1 млн | ± 2 млн-1 | - | 1 -1 1 млн | 40 |
| Св. 20 до 500 млн-1 | - | ± 10 | ||||
| Сероводород (H2S) | От 0 до 100 -1 млн | От 0 до 8 -1 млн | ± 1,6 млн-1 | - | 0,1 млн-1 | 35 |
| Св. 8 до 100 -1 млн | - | ± 20 | ||||
| Диоксид серы (SO2) | От 0 до 20 -1 млн | От 0 до 4 -1 млн Св. 4 до 20 -1 млн | ± 1 млн-1 | - | 0,1 млн-1 | 35 |
| ± 25 % | ||||||
| Оксид азота (NO) | От 0 до 250 -1 млн | От 0 до 5 -1 млн | ± 1 млн-1 | - | 0,5 млн-1 | 30 |
| Св. 5 до 250 -1 млн | - | ± 20 | ||||
| Диоксид азота (NO2) | От 0 до 20 -1 млн | От 0 до 1 -1 млн | ± 0,2 млн-1 | - | 0,1 млн-1 | 25 |
| Св. 1 до 20 -1 млн | - | ± 20 % | ||||
| Хлор (Cl2) | От 0 до 50 млн-1* | От 0 до 1,0 -1 млн | ±0,2 млн-1 | - | 0,1 млн-1 | 60 |
| Св. 1,0 до 50 млн-1 | - | ± 20 | ||||
| Синильная кислота (HCN) | От 0 до 100 млн-1* | От 0 до 50 млн-1 | ± 10 млн-1 | - | 1 млн-1 | 200 |
| Св. 50 до 100 млн-1 | - | ± 20 | ||||
| Аммиак (NH3) | От 0 до 50 -1 млн | От 0 до 30 -1 млн | ± 5 млн-1 | - | 1 -1 1 млн | 150 |
| Св. 30 до 50 -1 млн | - | ± 15 | ||||
| Фосфин (PH3) | От 0 до 5 млн-1* | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 0,1 млн-1 | 60 |
| Св. 1 до 5 -1 млн | - | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний Т0,9 | |
| абсолютной, объемная доля | относительной, % | |||||
| Термокаталитический сенсор | ||||||
| Горючие газы (Ex) | От 0 до 100 % | От 0 до 50 % НКПР Св. 50 до 100 % НКПР | ± 5 % НКПР | не нормированы | ± 1 % НКПР | 15 |
| Примечания 1) В одном газоанализаторе может быть до 4 измерительных каналов. 2) Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации. 3) Градуировка измерительного канала горючих газов может проводиться производителем индивидуально на один из следующих определяемых компонентов: метан (CH4), этан (С2Н6), пропан (C3H8), н-бутан (С4Н10), изобутан (>С4Н10), пентан (C5H12), гексан (С6Н14), бензол (C6H6), этилен (С2Н4), ацетилен (C2H2), водород (H2), оксид углерода (CO), аммиак (NH3). Пределы допускаемой основной погрешности измерительного канала горючих газов нормированы при наличии в анализируемой среде только одного определяемого компонента. Значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | ||||||
4) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов модели ElGas-QRAE II приведены в таблице 4.
Таблица 4
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний Tq,9 | |
| абсолютной, объемная доля | относительной, % | |||||
| Электрохимический сенсор | ||||||
| Кислород (O2) | От 0 до 30 % | От 0 до 30 % | ± 0,3 % об.д. | - | 0,1 % | 15 |
| Оксид углерода (СО) | От 0 до 1000 млн-1 | От 0 до 20 -1 млн | ± 2 млн-1 | - | 1 -1 1 млн | 20 |
| Св. 20 до 1000 млн-1 | - | ± 10 | ||||
| Сероводород (H2S) | От 0 до 100 -1 млн | От 0 до 8 -1 млн | ± 1,6 млн-1 | - | 0,1 млн-1 | 30 |
| Св. 8 до 100 -1 млн | - | ± 20 | ||||
Термокаталитический сенсор
| Горючие га- | От 0 до 100 | От 0 до 50 | ± 5 % | - | ± 1 % |
| зы (Ex) | % | % НКПР | НКПР | НКПР | |
| Св. 50 до | не нормиро- | ||||
| 100 % | - | ваны | |||
| НКПР |
15
Примечания
1) В одном газоанализаторе может быть до 4 измерительных каналов.
2) Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
3) Градуировка измерительного канала горючих газов может проводиться производителем индивидуально на один из следующих определяемых компонентов: метан (CH4), этан (С2Н6), пропан (C3H8), н-бутан (С4Н10), изобутан (>С4Н10), пентан (C5H12), гексан (С6Н14), бензол (C6H6), этилен (С2Н4), ацетилен (C2H2), водород (H2), оксид углерода (CO), аммиак (NH3). Пределы допускаемой основной погрешности измерительного канала горючих газов нормированы при наличии в анализируемой среде только одного определяемого компонента. Значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99._
5) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов модели ElGas-Quattro приведены в таблице 5.
Таблица 5
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное значение единицы наименьшего разряда индикатора, объемная доля | Предел допускаемого времени установления показаний T0,9 | |
| абсолютной | относительной, % | |||||
| Метан (CH4) | От 0 до 2,5 % | От 0 до 2 % | ± 0,1 % | - | 0,01 % | 30 |
| Св. 2 до 2,5 % | - | ± 5 | ||||
| Оксид углерода (СО) | От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 3 млн-1 | - | 1 -1 1 млн | 60 |
| Св. 20 до 100 млн-1 | - | ± 15 | ||||
| Диоксид углерода (СО2) | От 0 до 3 | От 0 до 1 % | ± 0,1 % | - | 0,01 % | 60 |
| Св. 1 до 3 % | - | ± 10 | ||||
| Кислород (O2) | От 0 до 25 % | От 0 до 25 % | ± 0,5 % | - | 0,1 % | 60 |
| Примечания - в одном газоанализаторе может быть до 4 измерительных каналов. | ||||||
6) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
7) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности:
- для измерительных каналов горючих газов 0,5
- для измерительных каналов вредных газов и кислорода 1,0
Лист № 11 Всего листов 14
8) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
9) Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более 0,5
10) Время прогрева газоанализатора, мин, не более 2
11) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5
12) Время непрерывной работы газоанализатора от автономных источников питания при температуре (20±5) °С, ч, не менее:
ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite с насосом (станд. Li-Ion / повышенной емкости) 12 / 18
ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite с насосом (4 батареи LR6) 6
ElGas-MultiRAE Lite без насоса (станд. Li-Ion / повышенной емкости) 18 / 28
ElGas-MultiRAE Lite без насоса (4 батареи LR6) 8
ElGas-QRAE Plus без насоса (Li-Ion батарея / 2 батареи LR 6) 20 / 18
ElGas-QRAE Plus с насосом (Li-Ion батарея / 2 батареи LR 6) 16 / 12
ElGas-QRAE II без насоса (Li-Ion батарея / 4 батареи LR 6) 14 / 10
ElGas-QRAE II с насосом (Li-Ion батарея / 4 батареи LR 6) 10 / 8
ElGas-Quattro 48
14) Габаритные размеры и масса газоанализаторов не более указанных в таблице 6.
Таблица 6
| Модель газоанализатора | Габаритные размеры, мм, не более | Масса, г, не более | ||
| Длина | Ширина | высота | ||
| ElGas-MultiRAE, ElGas-MultiRAE Pro | 193 | 96,5 | 66 | 880 |
| ElGas-MultiRAE Lite с насосом | 193 | 96,5 | 66 | 880 |
| ElGas-MultiRAE Lite без насоса | 175 | 96,5 | 56 | 760 |
| ElGas-QRAE Plus | 115 | 76 | 46 | 425 |
| ElGas-QRAE II без насоса | 125 | 72 | 38 | 250 |
| ElGas-QRAE II с насосом | 125 | 72 | 50 | 350 |
| ElGas-Quattro | 115 | 70 | 35 | 250 |
15) Средняя наработка на отказ, ч 10 000.
16) Средний срок службы датчиков, лет 2.
Рабочие условия эксплуатации
Таблица 7
| Модель газоанализатора | Диапазон температур окружающей среды, С | Диапазон относительной влажности воздуха (без конденсации влаги) при температуре 40 °С, % | Диапазон атмосферного давления, кПа |
| ElGas-MultiRAE | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| Модель газоанализатора | Диапазон температур окружающей среды, С | Диапазон относительной влажности воздуха (без конденсации влаги) при температуре 40 °С, % | Диапазон атмосферного давления, кПа |
| ElGas-MultiRAE Pro | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| ElGas-MultiRAE Lite | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| ElGas-QRAE Plus | От минус 20 до плюс 45 | От 0 до 95 | От 84 до 110 |
| ElGas-QRAE II | От минус 20 до плюс 50 | От 0 до 95 | От 84 до 110 |
| ElGas-Quattro | От минус 20 до плюс 50 | от 25 до 95 | от 84 до 106,7 |
| Примечание - согласно сертификату соответствия № РОСС RU.ГБ08.В00214 от 14.02.2013 г., газоанализаторы ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite допущены к эксплуатации в диапазоне температур от минус 45 до 50 °С, газоанализаторы ElGas-QRAE Plus, ElGas-QRAE II - в диапазоне температур от минус 45 до 45 С, при этом в диапазоне температур от минус 45 до минус 20 °С метрологические характеристики газоанализаторов не нормированы. | |||
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора в виде наклейки.
Комплект поставки газоанализатора приведен в таблице 8. Таблица 8
| Наименование | Обозначение | Примечание |
| Газоанализатор | ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro | Модель газоанализатора и определяемый компонент указывается при заказе |
| Зарядное устройство с подставкой | - | По заказу |
| Кабель для связи с компьютером | - | |
| Кабель для передачи данных | - | |
| Автоматическая калибровочная система | AutoRAE2 | |
| Модуль беспроводной связи | - | |
| CD с программным обеспечением и технической документацией | - | |
| Калибровочный адаптер | - | |
| Методика поверки | МП-242-1612-2013 | |
| Руководство по эксплуатации | - |
осуществляется по документу МП-242-1612-2013 "Газоанализаторы портативные многоканальные ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" «01» августа 2013 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением по ТУ 6-21-5-85;
- азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р и ГГС-Т в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
приведены в документах:
- «Газоанализаторы портативные многоканальные ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite. Руководство по эксплуатации»,
- «Газоанализаторы портативные многоканальные ElGas модели ElGas-QRAE Plus. Руководство по эксплуатации»;
- «Газоанализаторы портативные многоканальные ElGas модели ElGas-QRAE II. Руководство по эксплуатации»;
- «Газоанализаторы портативные многоканальные ElGas модели ElGas-Quattro. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многоканальным ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29
1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 ТУ 4215-005-65294716-2013 Газоанализаторы портативные многоканальные ElGas модели ElGas-MultiRAE, ElGas-MultiRAE Pro, ElGas-MultiRAE Lite, ElGas-QRAE Plus, ElGas-QRAE II, ElGas-Quattro. Технические условия.
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 2257 |
| Поверителей | 26 |
| Актуальность данных | 22.11.2024 |
