Тахографы цифровые EFAS 4, 55708-13

Назначение

Тахографы цифровые EFAS 4 (далее по тексту - тахографы) предназначены для измерения и регистрации параметров движения автотранспортного средства и режимов труда и отдыха водителей.

Описание

Принцип действия тахографа основан на подсчете электрических импульсов, количество которых пропорционально пробегу автотранспортного средства за определенное время, и на основании этого расчета скорости и пройденного расстояния. Электрические импульсы от датчика, установленного совместно или вместо датчика спидометра в коробке передач, поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданной программе. Обработанная информация отображается на жидкокристаллическом дисплее тахографа и записывается в электронную память. Зарегистрированная информация может быть распечатана на встроенном в тахограф термопринтере.

Конструктивно тахограф представляет собой электронный блок, который может быть установлен в панель управления автотранспортного средства. На лицевой панели тахографа расположены дисплей, органы управления и крышка термопринтера, прорези (слоты) для установки электронных карт. На дисплее в режиме реального времени отображается общий пробег, местное время, время в пути, режимы работы двух водителей и скорость движения транспортного средства.

Управление режимами работы и функциями тахографа производится с помощью кнопок на панели управления.

Тахограф обеспечивает регистрацию, хранение, отображение и распечатку данных о параметрах движения автотранспортного средства и данных о деятельности водителя. Хранение данных обеспечивается в блоке памяти тахографа.

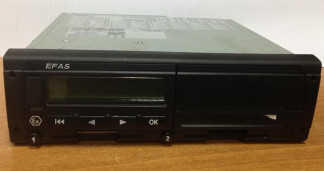

Внешний вид тахографов и места нанесения маркировки приведены на рисунке 1.

I

Рис.1. Тахографы цифровые EFAS 4. Общий вид

Программное обеспечение

Идентификационные данные программного обеспечения:

Лист № 3 Всего листов 4

Конструктивно тахографы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Доступ к настройкам ПО закрыт ключ-картой и ПИН-кодом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерения пройденного пути, км

0 ... 9999999,9 ±0,1

40 ... 180 ±1

±2

8,0 ... 32

Пределы абсолютной погрешности измерения пройденного пути, км Диапазон измерения скорости, км/ч

Пределы абсолютной погрешности измерения скорости, км/ч Пределы абсолютной погрешности измерения времени, с Диапазон напряжения питания, В Потребляемая мощность, Вт, не более:

-    в режиме работы без печати документов:

-    при напряжении питания 12В

1,8

2,4

19,2

24

190 х180х60 1,1

-25 ...+ 80 93±3 84.106 10

-    при напряжении питания 24В

-    в режиме печати:

-    при напряжении питания 12В

-    при напряжении питания 24В Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

-    температура воздуха, С

-    относительная влажность воздуха при температуре 25-55 С,%, не более

-    атмосферное давление, кПа

-    вибрация с амплитудой 10 мм при частоте, Гц, не более

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на фирменную табличку тахографа методом этикетирования.

Комплектность

1.    Тахограф цифровой EFAS 4

1 шт.

1 комп.

1 экз.

1 экз.

2.    Комплект кабелей и принадлежностей

3.    Руководство по эксплуатации «Тахографы цифровые

EFAS 4. Руководство по эксплуатации»

4.    Методика поверки МП РТ 1985-2013 «Тахографы цифровые

EFAS 4. Методика поверки»

Поверка

осуществляется по документу МП РТ 1985-2013 «Тахографы цифровые EFAS 4. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 октября 2013 г.

Основные средства поверки:

-    прибор для поверки тахографов TS-2010, основная погрешность ± 0,5 %.

Сведения о методах измерений

Метод измерения изложен в документе «Тахографы цифровые EFAS 4. Руководство по эксплуатации»

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к тахографам цифровым EFAS 4

. Техническая документация фирмы intellic GmbH, Австрия.

Рекомендации к применению

- применяются вне сферы государственного регулирования обеспечения единства измерений.

Фирма intellic GmbH, Австрия
