Манометры показывающие M5000, 55744-13

Документы

Карточка СИ

Номер в госреестре	55744-13
Наименование СИ	Манометры показывающие
Обозначение типа СИ	M5000
Изготовитель	"Regulateurs GEORGIN", Франция
Год регистрации	2013
Срок свидетельства	05.12.2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Манометры показывающие M5000 (далее по тексту - манометры) предназначены для измерений избыточного давления жидких и газообразных сред, в том числе коррозионных.

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.

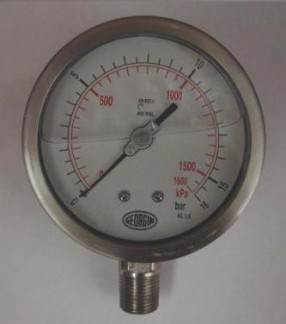

Рисунок 1. Манометр показывающий M5000. Метрологические и технические характеристики

Таблица 1

Наименование характеристики	Значение характеристики
Диапазоны измерений давления, бар, (МПа):	от 0 до 16 (от 0 до 1,6)
Пределы допускаемой основной приведенной погрешности, %	± 1
Температура окружающей среды, °С	от минус 40 до плюс 65
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C	± 0,8
Габаритные размеры, мм, (диаметр, высота, ширина)	110,5x143,25x48
Масса, кг, не более	0,75

Знак утверждения типа

Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.

Комплектность

1 шт; 1 экз.

- манометр показывающий M5000

- паспорт

Поверка

осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки: манометр цифровой МТ210, диапазон измерений давления от минус 1 до 30 бар, ПГ: ± 0,01 %.

Сведения о методах измерений

приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к манометрам показывающим M5000

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напо-ромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
