| Номер в госреестре | 55747-13 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | Грант-А, Грант-А-О |
| Изготовитель | Общество с ограниченной ответственностью "Армавирский Завод Промышленных Весов" (ООО "АЗПВ"), Краснодарский край, г. Армавир |
| Год регистрации | 2013 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия Грант-А, Грант-А-О Назначение средства измерений
Весы автомобильные неавтоматического действия Грант-А, Грант-А-О ( далее -весы) предназначены для статического взвешивания порожних и груженных автотранспортных средств.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительными тензорезисторными датчиками в аналоговый (цифровой) электрический сигнал, изменяющийся пропорционально массе груза. Далее электрический сигнал с датчиков по кабельной сети поступает на вход весоизмерительного прибора (терминала), где переводится в единицы массы измеряемого груза, выводится на цифровое табло весоизмерительного прибора, а также передается в ПЭВМ.
Конструктивно весы состоят из грузоприемного устройства (далее- ГПУ), состоящего из одной или нескольких платформ (модулей), узлов встройки весоизмерительных тензорези-сторных датчиков и весоизмерительных приборов (терминалов). В весах применяются:
- весоизмерительные тензорезисторные датчики WBK фирмы CAS Corporation Ltd, Ко -рея, госреестр № 31532-09;
- весоизмерительные тензорезисторные датчики С 16 фирмы «Hottinger Baldwin Messtechnik», Германия, госреестр № 20784-09;
- весоизмерительные тензорезисторные датчики WBK-D фирмы CAS Corporation Ltd, Корея, госреестр № 54471-13;
- весоизмерительные приборы моделей CI-6000A, NT-200A фирмы CAS Corporation Ltd, Корея, госреестр № 50968-12;
- весоизмерительные приборы Микросим 06, ООО «НПП «Метра», госреестр № 25939 - 08;
- весоизмерительные терминалы CI, NT, фирмы CAS Corporation Ltd, Корея, госреестр № 54472-13.
Монтаж весов может осуществляться в трех вариантах - фундаментном, бесфундамен-том и врезном варианте.
Фундаментный вариант - весы устанавливаются на специальный бетонный или железобетонный фундамент. Въезд транспорта на весы осуществляется по пандусам, изготавливаемым из металла, бетона или комбинированных материалов.
Бесфундаментный вариант - весы устанавливаются на дорожные плиты. Плиты укладываются непосредственно на грунт, либо на песчано-гравийную подушку. При данном способе монтажа весов существует ряд ограничений по типу грунта и климатическим условиям.
Врезной вариант - весы устанавливаются на фундамент, при этом грузоприемное устройство находится на одном уровне с поверхностью земли, и организуется дренажная система.
Весы выпускаются двух модификаций - Грант - А и Грант - А-О.
Модификация Грант-А-О отличается от модификации Грант - А наличием «разгрузчика», предназначенного для осуществления разгрузки автомобиля после взвешивания. Разгрузчик монтируется на грузоприемное устройство.

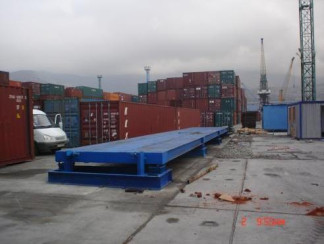

Общий вид весов представлен на рисунке 1, схема пломбировки весов на рисунках 2, 3.
Места нанесения поверительных клейм Рисунок 2. Общий вид и места пломбировки весоизмерительных приборов, госреестр № 5096812, госреестр № 25939 - 08.
Рисунок 3. Общий вид и места пломбировки весоизмерительных терминалов, госреестр № 54472-13.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки. Идентификационные данные ПО индикаторов представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентифик ационное наименова ние ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 0-6000 series firmware | - | 1.01, 1.02, 1.03 | - | - |
| NT series firmware | - | 203, 204, 205 | - | - |
| Микросим- 0601 | - | 4.94 | - | - |
| CI-200D series firmware | - | Для CI-200D, CI-201D: 2.02, 2.03, 2.04, 2.05, 2.06 | ||
| NT-580D firmware | - | 2.03, 2.04, 2.05, 2.06, 2.07 | ||
| CI-600D firmware | - | 1.00, 1.01, 1.02, 1.03, 1.04 |
Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Класс точности весов по ГОСТ Р 53228-2008..............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблицах 2, 3:
| Модель | Мах, т | Min, т | е = d, кг | n | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| Грант-А-30-6 Грант-А-30-7 Грант-А-30-8 Грант-А-30-9 Грант-А-30-10 Грант-А-30-12 Грант-А-30-15 | 30 | 0,2 | 10 | 3000 | от 0,2 т до 5 т вкл. св. 5 т до 20 т вкл. св. 20 т до 30 т вкл. | ±5 ±10 ±15 |
| Грант-А-40-8 Грант-А-40-9 Грант-А-40-10 Грант-А-40-12 Грант-А-40-15 Грант-А-40-18 | 40 | 0,4 | 20 | 2000 | от 0,4 т до 10 т вкл. св. 10 т до 40 т вкл. | ±10 ±20 |
| Грант-А-60-12 Грант-А-60-15 Грант-А-60-18 Грант-А-60-20 Грант-А-60-22 Грант-А-60-24 | 60 | 0,4 | 20 | 3000 | от 0,4 т до 10 т вкл. св. 10 т до 40 т вкл. св. 40 т до 60 т вкл. | ±10 ±20 ±30 |
| Грант-А-80-12 Грант-А-80-15 Грант-А-80-18 Грант-А-80-20 Грант-А-80-22 Грант-А-80-24 | 80 | 1,0 | 50 | 1600 | от 1 т до 25 т вкл. св. 25 т до 80 т вкл. | ±25 ±50 |
| Грант-А-100-12 Грант-А-100-15 Грант-А-100-18 Грант-А-100-20 Грант-А-100-22 Грант-А-100-24 | 100 | 1,0 | 50 | 2000 | от 1 т до 25 т вкл. св. 25 т до 100 т вкл. | ±25 ±50 |
| Грант-А-120-12 Грант-А-120-15 Грант-А-120-18 Грант-А-120-20 Грант-А-120-22 Грант-А-120-24 Грант-А-120-30 | 120 | 1,0 | 50 | 2400 | от 1 т до 25 т вкл. св. 25 т до 100 т вкл. св. 100 т до 120 т вкл. | ±25 ±50 ±75 |
| Грант-А-150-30 | 150 | 1,0 | 50 | 3000 | от 1 т до 25 т вкл. св. 25 т до 100 т вкл. св. 100 т до 150 т вкл. | ±25 ±50 ±75 |
| Модель | Мах, т | Min, т | е = d, кг | n | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| Грант-А-О-30-6 Грант-А-О-30-7 Грант-А-О-30-8 Грант-А-О-30-9 Грант-А-О-30-10 Грант-А-О-30-12 Грант-А-О-30-15 | 30 | 0,2 | 10 | 3000 | от 0,2 т до 5 т вкл. св. 5 т до 20 т вкл. св. 20 т до 30 т вкл. | ±5 ±10 ±15 |
| Грант-А-О-40-8 Грант-А-О-40-9 Грант-А-О-40-10 Грант-А-О-40-12 Грант-А-О-40-15 Грант-А-О-40-18 | 40 | 0,4 | 20 | 2000 | от 0,4 т до 10 т вкл. св. 10 т до 40 т вкл. | ±10 ±20 |
| Грант-А-О-60-12 Грант-А-О-60-15 Грант-А-О-60-18 Грант-А-О-60-20 Грант-А-О-60-22 Грант-А-О-60-24 | 60 | 0,4 | 20 | 3000 | от 0,4 т до 10 т вкл. св. 10 т до 40 т вкл. св. 40 т до 60 т вкл. | ±10 ±20 ±30 |
| Грант-А-О-80-12 Грант-А-О-80-15 Грант-А-О-80-18 Грант-А-О-80-20 Грант-А-О-80-22 Грант-А-О-80-24 | 80 | 1,0 | 50 | 1600 | от 1 т до 25 т вкл. св. 25 т до 80 т вкл. | ±25 ±50 |
| Грант-А-О-100-12 Грант-А-О-100-15 Грант-А-О-100-18 Грант-А-О-100-20 Грант-А-О-100-22 Грант-А-О-100-24 | 100 | 1,0 | 50 | 2000 | от 1 т до 25 т вкл. св. 25 т до 100 т вкл. | ±25 ±50 |
| Грант-А-О-120-12 Грант-А-О-120-15 Грант-А-О-120-18 Грант-А-О-120-20 Грант-А-О-120-22 Грант-А-О-120-24 | 120 | 1,0 | 50 | 2400 | от 1 т до 25 т вкл. св. 25 т до 100 т вкл. св. 100 т до 120 т вкл. | ±25 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Габаритные размеры весовых платформ и масса весов приведены в таблицах 4, 5
| Модель | Габаритные размеры весовой платформы (ДхШхВ), мм ширина платформы от 3000 мм до 5000 мм | Кол-во платформ, шт. | Кол-во датчиков. шт | Масса ГПУ, кг, не более | |
| Грант-А-30-6 | 6000х3000х350 | 6000х5000х350 | 1 | 4 | 2320 |
| Грант-А-30-7 | 7000х3000х350 | 7000х5000х350 | 1 | 4 | 2700 |
| Грант-А-30-8 | 8000х3000х350 | 8000х5000х350 | 1 | 4 | 3093 |
| Грант-А-30-9 | 4500х3000х350 | 4500х5000х350 | 2 | 6 | 3480 |
| Грант-А-30-10 | 5000х3000х350 | 5000х5000х350 | 2 | 6 | 3867 |
| Грант-А-30-12 | 6000х3000х350 | 6000х5000х350 | 2 | 6 | 4640 |
| Грант-А-30-15 | 7500х3000х350 | 7500х5000х350 | 2 | 6 | 5800 |
| Грант-А-30-15 | 5000х3000х350 | 5000х5000х350 | 3 | 8 | 5800 |
| Грант-А-40-8 | 8000х3000х350 | 8000х5000х350 | 1 | 4 | 2800 |
| Грант-А-40-9 | 4500х3000х350 | 4500х5000х350 | 2 | 6 | 3100 |
| Грант-А-40-10 | 5000х3000х350 | 5000х5000х350 | 2 | 6 | 3500 |
| Грант-А-40-12 | 6000х3000х350 | 6000х5000х350 | 2 | 6 | 4133 |
| Грант-А-40-15 | 7500х3000х350 | 7500х5000х350 | 2 | 6 | 5167 |
| Грант-А-40-15 | 5000х3000х350 | 5000х5000х350 | 3 | 8 | 5167 |
| Грант-А-40-18 | 6000х3000х350 | 6000х5000х350 | 3 | 8 | 6200 |
| Грант-А-60-12 | 6000х3000х350 | 6000х5000х350 | 2 | 6 | 6000 |
| Грант-А-60-15 | 7500х3000х350 | 7500х5000х350 | 2 | 6 | 7500 |
| Грант-А-60-15 | 5000х3000х350 | 5000х5000х350 | 3 | 8 | 7500 |
| Грант-А-60-18 | 6000х3000х350 | 6000х5000х350 | 3 | 8 | 9000 |
| Грант-А-60-20 | 6667х3000х350 | 6667х5000х350 | 3 | 8 | 10000 |
| Грант-А-60-22 | 7333х3000х350 | 7333х5000х350 | 3 | 8 | 11000 |
| Грант-А-60-22 | 5500х3000х350 | 5500х5000х350 | 4 | 10 | 11000 |
| Грант-А-60-24 | 8000х3000х350 | 8000х5000х350 | 3 | 8 | 12000 |
| Грант-А-60-24 | 6000х3000х350 | 6000х5000х350 | 4 | 10 | 12000 |
| Грант-А-80-12 | 6000х3000х400 | 6000х5000х400 | 2 | 6 | 7333 |
| Грант-А-80-15 | 7500х3000х400 | 7500х5000х400 | 2 | 6 | 9166 |
| Грант-А-80-15 | 5000х3000х400 | 5000х5000х400 | 3 | 8 | 9166 |
| Грант-А-80-18 | 6000х3000х400 | 6000х5000х400 | 3 | 8 | 11000 |
| Грант-А-80-20 | 6670х3000х400 | 6670х5000х400 | 3 | 8 | 12200 |
| Грант-А-80-22 | 7333х3000х400 | 7333х5000х400 | 3 | 8 | 13444 |
| Грант-А-80-22 | 5500х3000х400 | 5500х5000х400 | 3 | 10 | 13444 |
| Грант-А-80-24 | 6000х3000х400 | 6000х5000х400 | 4 | 10 | 14600 |
| Грант-А-80-24 | 8000х3000х400 | 8000х5000х400 | 3 | 8 | 14600 |
| Грант-А-80-30 | 7500х3000х400 | 7500х5000х400 | 4 | 10 | 15600 |
| Грант-А-100-12 | 6000х3000х400 | 6000х5000х400 | 2 | 6 | 8000 |
| Грант-А-100-15 | 5000х3000х400 | 5000х5000х400 | 3 | 8 | 10000 |
| Грант-А-100-18 | 6000х3000х400 | 6000х5000х400 | 3 | 8 | 12000 |
| Грант-А-100-20 | 6670х3000х400 | 6670х5000х400 | 3 | 8 | 13300 |
| Грант-А-100-22 | 7333х3000х200 | 7333х5000х200 | 3 | 8 | 14700 |
| Грант-А-100-24 | 8000х3000х400 | 8000х5000х400 | 3 | 8 | 16000 |
| Грант-А-100-24 | 6000х3000х400 | 6000х5000х400 | 4 | 10 | 16000 |
| Грант-А-100-24 | 7500х3000х400 | 7500х5000х400 | 4 | 10 | 17000 |
| Грант-А-120-12 | 6000х3000х400 | 6000х5000х400 | 2 | 6 | 9000 |
| Грант-А-120-15 | 5000х3000х400 | 5000х5000х400 | 3 | 8 | 11250 |
| Грант-А-120-15 | 7500х3000х400 | 7500х5000х400 | 2 | 6 | 11250 |
| Грант-А-120-18 | 6000х3000х400 | 6000х5000х400 | 3 | 8 | 13500 |
| Грант-А-120-20 | 6670х3000х250 | 6670х5000х250 | 3 | 8 | 15000 |
| Грант-А-120-22 | 5500х3000х250 | 5500х5000х250 | 4 | 10 | 16500 |
| Грант-А-120-24 | 6000х3000х300 | 6000х5000х300 | 4 | 10 | 18000 |
| Грант-А-120-30 | 7500х3000х300 | 7500х5000х300 | 4 | 10 | 19000 |
| Грант-А-150-30 | 7500х3000х400 | 7500х5000х400 | 4 | 10 | 26200 |
Таблица 5 - Габаритные размеры и масса весов Грант-А-О
| Модель | Г абаритные размеры весовой платформы (ДхШхВ)мм | Кол-во Платформ шт. | Кол-во датчиков, шт. | Масса ГПУ, кг, не более |
| Грант-А-О-30-6 | 6000*3500*1600 | 1 | 4 | 2320 |
| Грант-А-О-30-7 | 7000*3500*1600 | 1 | 4 | 2700 |
| Грант-А-О-30-8 | 8000*3500*1600 | 1 | 4 | 3093 |
| Грант-А-О-30-9 | 4500*3500*1600 | 2 | 6 | 3480 |
| Грант-А-О-30-10 | 5000*3500*1600 | 2 | 6 | 3867 |
| Грант-А-О-30-12 | 6000*3500*1600 | 2 | 6 | 4640 |
| Грант-А-О-30-15 | 7500*3500*1600 | 2 | 6 | 5800 |
| Грант-А-О-30-15 | 5000*3500*1600 | 3 | 8 | 5800 |
| Грант-А-О-40-8 | 8000*3500*1600 | 1 | 4 | 2800 |
| Грант-А-О-40-9 | 4500*3500*1600 | 2 | 6 | 3100 |
| Грант-А-О-40-10 | 5000*3500*1600 | 2 | 6 | 3500 |
| Грант-А-О-40-12 | 6000*3500*1600 | 2 | 6 | 4133 |
| Грант-А-О-40-15 | 7500*3500*1600 | 2 | 6 | 5167 |
| Грант-А-О-40-15 | 5000*3500*1600 | 3 | 8 | 5167 |
| Грант-А-О-40-18 | 6000*3500*1600 | 3 | 8 | 6200 |
| Грант-А-О-60-12 | 6000*3500*1600 | 2 | 6 | 6000 |
| Грант-А-О-60-15 | 7500*3500*1600 | 2 | 6 | 7500 |
| Грант-А-О-60-15 | 5000*3500*1600 | 3 | 8 | 7500 |
| Грант-А-О-60-18 | 6000*3500*1600 | 3 | 8 | 9000 |
| Грант-А-О-60-20 | 6667х3500*1600 | 3 | 8 | 10000 |
| Грант-А-О-60-22 | 7333х3500*1600 | 3 | 8 | 11000 |
| Грант-А-О-60-22 | 5500х3500*1600 | 4 | 10 | 11000 |
| Грант-А-О-60-24 | 8000*3500*1600 | 3 | 8 | 12000 |
| Грант-А-О-80-12 | 6000*3500*1600 | 2 | 6 | 7333 |
| Грант-А-О-80-15 | 7500*3500*1600 | 2 | 6 | 9166 |
| Грант-А-О-80-15 | 5000*3500*1600 | 3 | 8 | 9166 |
| Грант-А-О-80-18 | 6000*3500*1600 | 3 | 8 | 11000 |
| Грант-А-О-80-20 | 6670*3500*1600 | 3 | 8 | 12200 |
| Грант-А-О-80-22 | 7333*3500*1600 | 3 | 8 | 13444 |
| Грант-А-О-80-22 | 5500*3500*1600 | 3 | 10 | 13444 |
| Грант-А-О-80-24 | 6000*3500*1600 | 4 | 10 | 14600 |
| Продолжение таблицы | 5 | |||
| Грант-А-0-80-24 | 8000*3500*1600 | 3 | 8 | 14600 |
| Грант-А-0-100-12 | 6000*3500*1600 | 2 | 6 | 8000 |
| Грант-А-0-100-15 | 5000*3500*1600 | 3 | 8 | 10000 |
| Грант-А-0-100-18 | 6000*3500*1600 | 3 | 8 | 12000 |
| Грант-А-0-100-20 | 6670*3500*1600 | 3 | 8 | 13300 |
| Грант-А-0-100-22 | 7333*3500*1600 | 3 | 8 | 14700 |
| Грант-А-0-100-24 | 8000*3500*1600 | 3 | 8 | 16000 |
| Грант-А-0-100-24 | 6000*3500*1600 | 4 | 10 | 16000 |
| Грант-А-0-120-12 | 6000*3500*1600 | 2 | 6 | 9000 |
| Грант-А-0-120-15 | 5000*3500*1600 | 3 | 8 | 11250 |
| Грант-А-0-120-15 | 7500*3500*1600 | 2 | 6 | 11250 |
| Грант-А-0-120-18 | 6000*3500*1600 | 3 | 8 | 13500 |
| Грант-А-0-120-20 | 6670*3500*1600 | 3 | 8 | 15000 |
| Грант-А-0-120-22 | 5500*3500*1600 | 4 | 10 | 16500 |
| Грант-А-0-120-24 | 6000*3500*1600 | 4 | 10 | 18000 |
Пределы допускаемой погрешности устройства установки на нуль Диапазон устройства выборки массы тары весов Грант-А Диапазон устройства выборки массы тары Грант-А-О Порог чувствительности Электрическое питания весов:
- напряжение переменного тока, В
- частота, Гц
Потребляемая мощность не более, В-А Диапазон рабочих температур ГПУ весов:
- с датчиками WBK, WBK-D
от минус 40 от минус 50
от минус 10 от минус 35
- с датчиками С16 Диапазон рабочих температур весоизмерительных приборов (терминалов):
- CI, NT
- Микросим М0601
Вероятность безотказной работы весов за 2000 часов, не менее Средний срок службы, лет, не менее
± 0,25 е. от 0 до Max. от 0 до 50 % Max.
1,4 е.
220 (+22/-33); 50 ± 1. 10.
°С до плюс 40 °С; °С до плюс 50 °С.
°С до плюс 40 °С; °С до плюс 50 °С.
0,92.
10.
наносят на заводскую табличку фотохимическим способом и на эксплуатационную документацию типографским способом.
1.Весы автомобильные неавтоматического действия « Грант-А» или Весы автомобильные неавтоматического действия « Грант-А-О»
- 1 комплект.
- 1 экземпляр.
- 1 экземпляр.
- 1 экземпляр.
2. Руководство по эксплуатации
3. Паспорт автомобильных весов
4.Руководство по эксплуатации прибора (терминала) весоизмерительного
осуществляется по методике, изложенной в приложении Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»
Основные средства поверки:
- гири класса точности M1-2 по ГОСТ OIML R 111-1-2009 « Гири классов Е1; Е2, F1,
F2,M1; M1-2, M2, M2-3, M3 . Часть 1. Метрологические и технические требования».
Методика измерений массы описана в разделе 5 «Порядок работы» документа ЖГИП.4004400.021 РЭ «Весы автомобильные неавтоматического действия Грант-А, Грант-А
О. Руководство по эксплуатации».
Нормативные и технические документы, распространяющиеся на весы автомобильные неавтоматического действия Грант-А, Грант-А-О
1 ГОСТ 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерения
массы».
3 ТУ4274-001-26543525-2012. «Весы автомобильные неавтоматического действия Грант-А, Грант-А-О. Технические условия».
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
| Зарегистрировано поверок | 617 |
| Поверителей | 42 |
| Актуальность данных | 19.11.2024 |
