Весы неавтоматического действия (вагонные электронные весы) BSB, 55764-13

Назначение

Весы неавтоматического действия (вагонные электронные весы) тип BSВ (далее -весы), предназначены для статического взвешивания порожних и груженых железнодорожных вагонов.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ), силоизмерительных тензорезисторных датчиков (СТД), электронного устройства (ЭУ).

Грузоприёмное устройство может состоять из одной или двух платформ. Одноплатформенное ГПУ опирается на четыре (4) СТД, двухплатформенное ГПУ - на шесть (6) или восемь (8) СТД, в зависимости от варианта установки платформ.

В весах применяются следующие СТД:

-    BM14A и BM14G (Госреестр № 29585-07), производства фирмы “ZHONGHANG ELECTRONIC MEASURING INSTRUMENTS CO.LTO (ZEMIC)”, Китай;

-    ZS, NHS, YBS (Госреестр № 39778-08) и QS (Госреестр № 39774-08), производства “Keli Electric Manufacturing (Ningbo) Co., Ltd”, Китай;

Электронное устройство MERAV выполнено в двух модификациях:

-    MERAV-2000 (в маркировке весов указано как 1) -включает основную плату, оснащённую аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232C к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 1).

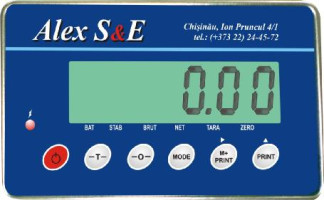

Рисунок 1- Внешний вид рабочей панели ЭУ MERAV-2000

- MERAV-3001 (в маркировке весов указан как 2) - включает основную плату, оснащенную аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232/485 к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 2).

Электронное устройство эксплуатируется в специализированном закрытом, отапливаемом помещении, расположенном на удалении не более 5 м от грузоприемного

устройства.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналоговоцифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей-индикатор, по которому считываются показания.

Весы выпускаются в 6 модификациях, отличающиеся метрологическими характеристиками, количеством грузоприёмных платформ и версией электронного устройства, и имеющими обозначение

BSB -Н-D 1.(Д) -V (1, 2), где

ВБВ - тип весов; «В» - весы; «S» - стационарные; «В» - вагонные Н - наибольший предел взвешивания, т D 1.4 - дискретно-цифровое отсчетное устройство;

«D» - вид отсчетного устройства весов - дискретно-цифровое;

Д - вагонные двухплатформенные;

Отсутствие данного буквенного обозначение предполагает одну грузоприёмную платформу;

V - версия электронного устройства

1    - MERAV 2001

2    -MERAV 3001

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии и контрольная сумма, которые отображаются на дисплее весов при их включении и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после выполнения механической блокировки и внешнего пломбирования корпуса ЭУ. В качестве дополнительной меры защиты законодательно контролируемых параметров весов от несанкционированного доступа служит административный пароль к меню настроек. Место нанесения пломбы (клейма) находится на лицевой или на боковой поверхности ЭУ, в зависимости от его модификации, (рисунок 4.1 и 4.2).

Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».

Идентификационные данные программного обеспечения приведены в таблице 1. _Таблица 1

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008    средний (III)

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление, интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов приведены в таблице 2.

Диапазон выборки массы тары, % от Мах....................................................................................0-100

Погрешность устройства установки нуля, е................................................................................± 0,25

Реагирование (порог чувствительности), е........................................................................................1,4

Масса ЭУ, кг, не более.........................................................................................................................2,6

Габаритные размеры ЭУ, мм, не более............................................................................ 250х150х130

Условия эксплуатации:

Диапазон рабочих температур, °С:

-    для ЭУ...............................................................................от минус 5оС до плюс 35

-    для грузоприёмного устройства...................................от минус 30оС до плюс 45

Относительная влажность окружающего воздуха

при температуре плюс 35 °С, не более..............................................................85%;

Атмосферное давление......................................................................................84,0-106,7 кПа.

Время готовности весов к работе не более, с...............................................................45

Электрическое питание

-    для весов с ЭУ MERAV-3001 от сети переменного тока с параметрами:

•    напряжение, В.......................................................................................................от 187 до 242

•    частота, Гц................................................................................................................от 49 до 51

•    потребляемая мощность, В А, не более................................................................................15

-    для весов с ЭУ MERAV-2000

Напряжение питания от источника постоянного тока, В.........................................................6,0±0,6

Примечание - Значение пределов допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Знак утверждения типа наносится типографским способом на титульный лист инструкции по эксплуатации и на маркировочную табличку способом гравировки по металлу, расположенную на корпусе электронного устройства.

Комплектность

Поверка

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены следующих разделах руководства по эксплуатации на весы:

-    для ЭУ MERAV-2000 в разделе 5;

-    для ЭУ MERAV-3001 в разделе 4.

Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы неавтоматического действия (вагонные электронные весы) тип BSВ. Инструкция по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия (автомобильным электронным весам) типа Б8В

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций;

-    осуществление мероприятий государственного контроля (надзора).
