| Номер в госреестре | 55765-13 |
| Наименование СИ | Весы неавтоматического действия (автомобильные электронные весы) |
| Обозначение типа СИ | BSA |
| Изготовитель | О.О.О. "Alex S & E", Молдова, г.Кишинев |
| Год регистрации | 2013 |
| Срок свидетельства | 05.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия (автомобильные электронные весы) тип BSA (далее
- весы), предназначены для статического взвешивания автотранспортных средств.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), силоизмерительных тензорезисторных датчиков (СТД), электронного устройства (ЭУ).
Грузоприёмное устройство может состоять из одной, двух или трёх платформ, наземного исполнения (рис.3 и 4) и исполнения в приямке (рис. 5). Одноплатформенное ГПУ опирается на четыре (4) СТД, двухплатформенное ГПУ - на шесть (6) или восемь (8) СТД, в зависимости от варианта установки платформ, а трехплатформенное ГПУ на восемь (8) или двенадцать (12) СТД.
В весах применяются следующие СТД:
- BM14A и BM14G (Госреестр № 29585-07), производства фирмы “ZHONGHANG ELECTRONIC MEASURING INSTRUMENTS CO.LTO (ZEMIC)”, Китай;
- ZS, NHS, YBS (Госреестр № 39778-08) и QS (Госреестр № 39774-08), производства “Keli Electric Manufacturing (Ningbo) Co., Ltd”, Китай;
Электронное устройство MERAV выполнено в двух модификациях:
- MERAV-2000 (в маркировке весов указано как 1) -включает основную плату, оснащённую аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232C к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 1).
| А я V* 17 Chistn&iiiltHi Pruncul 4/i /м. 1СД jLJ 12/ Ж: i+i 73 i%) 24-45- ~ | Ш | |
| t | n n n U.y u | |
| m i | BAT STAB NET TAW ЯРО | 1 ' - —i |

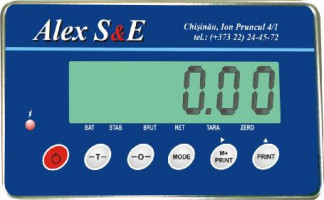

Рисунок 1- Внешний вид рабочей панели ЭУ MERAV-2000
- MERAV-3001 (в маркировке весов указан как 2) - включает основную плату, оснащенную аналогово-цифровым преобразователем, микропроцессором, жидкокристаллическим дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232/485 к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 2).
Электронное устройство эксплуатируется в специализированном закрытом, отапливаемом помещении, расположенном на удалении не более 5 м от грузоприемного
устройства.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналоговоцифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей-индикатор, по которому считываются показания.
Весы выпускаются в 16 модификациях, отличающиеся метрологическими характеристиками, количеством грузоприёмных платформ, и имеющими обозначение:
BSA -Н-D 1.(Д, Т) -V (1, 2), где:
BSA - тип весов: «В» - весы, «S» - стационарные, «А» - автомобильные;
Н - наибольший предел взвешивания, т;
D 1.4 - дискретно-цифровое отсчетное устройство;
«D» - вид отсчетного устройства весов - дискретно-цифровое;
Д - автомобильные двухплатформенные;
Т- автомобильные трёхплатформенные;
Отсутствие данного буквенного обозначение предполагает одно грузоприёмное устройство; V - версия электронного устройства:
1 - MERAV 2000
2 - MERAV 3001
Грузоприёмные платформы маркируются следующим образом BSA-RSP-^,T)-(M,J)-xxxxx-X, где:
BSA - тип весов;
RSР - грузоприёмное устройство, тип платформа;
(Д,Т)- количество платформ в составе весов: отсутствие обозначения - одна платформа; Д - две платформы; Т - три платформы; ххххх - заводской номер весов в сборе;
Х - номер платформы в составе весов.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии и контрольная сумма, которые отображаются на дисплее весов при их включении и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после выполнения механической блокировки и внешнего пломбирования корпуса ЭУ. В качестве дополнительной меры защиты законодательно контролируемых параметров весов от несанкционированного доступа служит административный пароль к меню настроек. Место нанесения пломбы (клейма) находится на лицевой или на боковой поверхности ЭУ, в зависимости от его модификации, (рисунок 6.1 и 6.2).
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| * | ЭУ MERAV 3001 | 1.0 | 04Д3 | CRC 16 |
| ЭУ MERAV 2000 | Иег 1.0 | F2C4 | CRC 16 | |
| Примечание. *ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||||
Класс точности весов по ГОСТ Р 53228-2008 средний (III)
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление, интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов приведены в таблице 2.
Таблица 2
| Нагрузка, т | Действительн ая цена деления (d) и поверочное деление (е), d=e, кг | Пределы | Масса | ||||||
| Обозначение модификации | максимальна я (Мах) | мини мальная (Min) | Число поверо чных делени й, Пе | Интервалы взвешивания, т | допускаемо й абсолютной погрешност и, кг | Габаритн ые размеры ГПУ, м, не более | Масса весов, настил из металла, н е более т | весов, настил -ж/б плиты, не более т | |
| BSA-30D1.4-(1,2) BSA-30D1.4A-(1,2) | 30 | 0,2 | 10 | 3000 | от 0 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 | ± 5 ± 10 ± 15 | (12х3) 2(6х3) | 6,0 6,0 | 22,0 22,0 |
| BSA-20/40D1.4-(1,2) BSA-20/40D1.4Д-(1,2) | 20/40 | 0,2 | 0,01/ 0,02 | 2000/ 2000 | от 0 до 5 вкл. св. 5 до 20 вкл. св. 20 до 40 | ± 5 ± 10 ± 20 | (8х3) 2(9х4) | 9.0 19.0 | 45,0 |
| от 0 до 5 вкл. | ± 5 | ||||||||
| BSA-30/40D1.4-(2) | 30/40 | 0,2 | 0,01/ | 3000/ | св. 5 до 20 вкл. | ± 10 | (8х3) | 9,0 | - |
| BSA-30/40D1.4Д-(2) | 0,02 | 2000 | св. 20 до 30 вкл. св. 30 до 40 | ± 15 ± 20 | 2(9х4) | 19,0 | 45,0 | ||
| BSA-60D1.4-(1,2) | от 0 до 10 вкл. | ± 10 | (16х4) | 14,0 | - | ||||
| BSA-60D1.4Д-(1,2) | 60 | 0,4 | 20 | 3000 | св. 10 до 40 вкл. | ± 20 | 2(12х3) | 25,0 | - |
| BSA-60D1.4Т-(1,2) | св. 40 до 60 | ± 30 | 3(8х3) | 27,0 | 44,0 | ||||
| BSA-30/60D1.4-(1,2) BSA-30/60D1.4Д-(1,2) BSA-30/60D1.4Т-(1,2) | 30/60 | 0,2/30 | 10/ 20 | 3000/ 3000 | от 0 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. св. 30 до 40 вкл. св. 40 до 60 | ± 5 ± 10 ± 15 ± 20 ± 30 | (16х4) 2(12х3) 3(8х3) | 14.0 25.0 27.0 | 30 |
| от 0 до 10 вкл. | ± 10 ± 20 | ||||||||
| BSA-40/80D1.4Д-(1,2) | 40/80 | 0,4 | 20/50 | 2000/ | св. 10 до 40 | 2(12х3) | 12,0 | 44 | |
| BSA-40/80D1.4Т-(1,2) | 1600 | вкл. | ± 50 | 3(8х3) | 27,0 | 44 | |||
| св. 40 до 80 | |||||||||
| от 0 до 10 вкл. | |||||||||
| SA-50/80D1.4Д-2 BSA-50/80D1.4Т-2 | 50/80 | 0,4 | 20/50 | 2500/ 1600 | св. 10 до 40 вкл. св. 40 до 50 вкл. св. 50 до 80 | ± 10 ± 20 ± 30 ± 50 | 2(12х3) 3(8х3) | 12,0 27,0 | 44 44 |
Диапазон выборки массы тары, % от Мах....................................................................................0-100
Погрешность устройства установки нуля, е................................................................................± 0,25
Реагирование (порог чувствительности), е........................................................................................1,4
Масса ЭУ, кг, не более.........................................................................................................................2,6
Габаритные размеры ЭУ, мм, не более............................................................................ 250х150х130
Условия эксплуатации:
Диапазон рабочих температур, °С:
- для ЭУ..............................................................................от минус 5 оС до плюс 35
- для грузоприёмного устройства..................................от минус 30 оС до плюс 45
Относительная влажность окружающего воздуха
при температуре плюс 35 °С, не более..............................................................85%;
Атмосферное давление......................................................................................84,0-106,7 кПа.
Время готовности весов к работе не более, с...............................................................45
Электрическое питание
- для весов с ЭУ MERAV-3001 от сети переменного тока с параметрами:
• напряжение, В.......................................................................................................от 187 до 242
• частота, Гц................................................................................................................от 49 до 51
• потребляемая мощность, В • А, не более................................................................................15
- для весов с ЭУ MERAV-2000
Напряжение питания от источника постоянного тока, В.........................................................6,0±0,6
Знак утверждения типа наносится типографским способом на титульный лист инструкции по эксплуатации и на маркировочную табличку способом гравировки по металлу, расположенную на корпусе ЭУ.
| № | Наименование | Кол-во | Примечание |
| 1 | Весы неавтоматического действия (автомобильные электронные весы) тип BSА: | 1 шт. | - |
| Грузоприемное устройство | 1 комп. | Количество платформ определяется конструктивным решением ГПУ | |
| Тензорезисторные датчики | 4^8 шт | количество датчиков определяется конфигурацией и габаритными размерами ГПУ | |
| Электронное устройство | 1 шт. | ||
| 2 | Инструкция по эксплуатации «Весы неавтоматического действия (автомобильные электронные весы) тип BSA. | 1 экз. | - |
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного
обеспечения приведены в разделе_руководства по эксплуатации на весы.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
«Весы неавтоматического действия (автомобильные электронные весы) тип BSA. Инструкция по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия (автомобильным электронным весам) типа BSA
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 10 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
