Профильпроекторы оптические NMS PP, 55767-13

Назначение

Профильпроекторы оптические NMS PP (далее - профильпроекторы) предназначены для измерений линейных размеров и профилей различных видов кабелей и ПВХ-прокладок.

Описание

Профильпроекторы оптические NMS PP выпускаются двух модификаций, NMS PP LED3G и NMS PP SL LED3G, которые отличаются между собой только программным обеспечением.

Действие проектора основано на принципе получения координат точек профиля.

Конструктивно проекторы состоят из измерительного блока и персонального компьютера.

В состав измерительного блока входит закрытый измерительный стол. Основание измерительного стола прозрачное для обеспечения подсветки образцов. В основании находятся измерительные поля. Профильпроекторы могут иметь от одного до трех измерительных полей различного размера. Над измерительными полями расположена светодиодная подсветка. Внизу под полями, в измерительном блоке, расположены высокочувствительные камеры. Координаты точек профиля, получаемые от образцов при включении проходящего света, улавливаются камерами. С помощью измерительных программных функций по координатам точек профиля проекторы позволяют распознавать сложные формы, измерять линейные размеры, производить графическое сравнение с исходным профилем; профиль кабеля, минимальную или максимальную толщину слоя изоляции, минимальный или максимальный внешний и внутренний диаметр, овальность, эксцентриситет, площадь сечения.

Результаты измерений выводятся на отдельно стоящий компьютер.

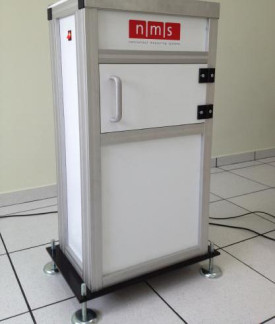

Общий вид профильпроекторов оптических NMS PP приведен на рисунке 1.

Программное обеспечение

Программное обеспечение выпускается двух типов: Profilprojector и Profilprojector SL. ПО Profilprojector и Profilprojector SL служит для управления процессом получения линейных, угловых размеров и профилей поверхностей сложной формы. ПО Profilprojector используется для контроль геометрии кабеля. ПО Profilprojector SL используется для контроля геометрии резиновых и ПВХ прокладок.

Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Идентификационные данные программного обеспечения приведены в таблице.

Лист № 3 Всего листов 4

Главной защитой ПО является лицензионный текстовый файл - N30XX_YYMPP (N-номер, 30-тип оборудования, XX-модификация профильпроектора, YY-год, M-месяц, PP-серийный номер профильпроектора). Использование лицензионного текстового файла позволяет предотвратить использование неавторизованного ПО.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения профильпроекторов соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую часть корпуса проекторов методом наклейки.

Комплектность

Поверка

осуществляется по документу МП 55767-13 «Профильпроекторы оптические NMS PP. Методика поверки», утвержденному ФГУП «ВНИИМС», г. Москва в июне 2013 г.

Основные средства поверки: Меры для поверки оптических профильпроекторов NMS PP с пределами допускаемой абсолютной погрешности наружных и внутренних диаметров от ± 2,0 до ± 20,0 мкм.

Сведения о методах измерений

Метод измерений изложен в документе «Профильпроекторы оптические NMS PP. Руководство по эксплуатации»

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к профильпроекторам оптическим NMS PP

ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х 10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
