Рабочий эталон единиц длины и ослабления в световоде, 55770-13

Назначение

Рабочий эталон единиц длины и ослабления в световоде (далее по тексту - эталон) предназначен для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.

Описание

В состав рабочего эталона единиц длины и ослабления в световоде входит оптический генератор и одномодовое оптическое волокно. Оптический генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Принцип действия оптического генератора основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе оптического генератора. Управление работой оптического генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с оптическим генератором с помощью оптического соединительного кабеля, входящего в комплект поставки эталона.

Для ограничения доступа внутрь корпуса оптического генератора произведено его пломбирование.

Одномодовое оптическое волокно длиной 25 км, входящее в состав эталона, предназначено для проведения измерений метрологической характеристики поверяемых рефлектометров - динамического диапазона измерений ослабления.

Конструктивно оптический генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а одномодовое оптическое волокно намотано на стандартную катушку и оконцовано разъемами FC.

место размещения знака утверждения типа

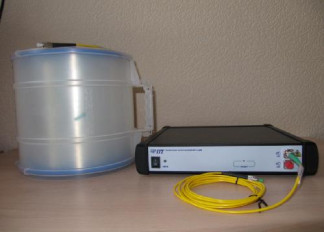

Рисунок 1 - Внешний вид рабочего эталона единиц длины и ослабления в световоде с указанием мест пломбирования и размещения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее по тексту ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части оптического генератора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Таблица 2

Знак утверждения типа

средств измерений наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса оптического генератора методом наклеивания.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 42.Д4-11 «Рабочий эталон единиц длины и ослабления в световоде. Методика поверки», утвержденная ФГУП «ВНИИОФИ» 03 октября 2011 г.

Основные средства поверки:

1    Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ГСЭ). Рег. № ГЭТ 170- 2006.

-диапазон длин волн: от 0,6 до 1,7 мкм;

-погрешность измерений длины волны: не более 1 нм;

-для единицы длины распространения сигнала: L=10 - 5 105 м; 0L =6,5 10-2 - 0,45 м Sl = 1,510-2 м;

7    3

- для единицы времени распространения сигнала: T = 110 - 5 10 с,

НСП: 0т =0,65 10-9 - 4,5 10-9с; СКО: Sт =1,5 10-10с.

2    Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС

Основные метрологические характеристики:

-10 -2

-диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;

-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм; -пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.

3    Генератор импульсов Г5-78.

Основные метрологические характеристики:

-диапазон измерений: 1 нс-500 мкс;

Погрешность измерений: ±(0,1т+0,5) нс.

4    Источник временных сдвигов И1-8.

Основные метрологические характеристики:

-диапазон измерений: 0,1 мкс - 10 мкс;

-погрешность измерений: ±(0,1т + 0,01) мкс.

5    Осциллограф цифровой запоминающий WaveJet 352.

Основные метрологические характеристики:

-диапазон измерений: 0-500 МГц;

-погрешность измерений: ± 1,5 %.

Сведения о методах измерений

«Рабочий эталон единиц длины и ослабления в световоде. Руководство по эксплуатации КВФШ.201119.018», раздел 7.

Нормативные документы, устанавливающие требования к рабочему эталону единиц длины и ослабления в световоде

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Рекомендации к применению

Выполнение работ и оказание услуг по обеспечению единства измерений.
