| Номер в госреестре | 55772-13 |
| Наименование СИ | ИК-Фурье-микроскопы |
| Обозначение типа СИ | LUMOS |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 19.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ИК-Фурье-микроскопы LUMOS (далее по тексту - микроскопы) предназначены для измерения волновых чисел в оптических спектрах пропускания, отражения и нарушенного полного внутреннего отражения (НПВО) микрообъектов в среднем инфракрасном (ИК) диапазоне, картирования микрообъектов, получения химических изображений, определения концентрации различных органических и неорганических веществ в твёрдой и жидкой фазе, анализа продуктов нефтехимического производства, органического синтеза, фармацевтических препаратов и субстанций, продуктов питания, полимеров, а так же для изучения полупроводниковых материалов и т.п.
Микроскопы представляют собой стационарные полностью автоматизированные приборы.
ИК-Фурье-микроскопы LUMOS - это автономные микроскопы со встроенным ИК-Фурье спектрометром. Основой микроскопов является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Исследуемые образцы помещаются на автоматизированный предметный столик между источником ИК излучения и детектором.
Для визуализации микрообъектов используется встроенная высокоскоростная видеокамера высокого разрешения.
Оптическая схема микроскопа позволяет исследовать образцы в режимах пропускания, отражения, НПВО.
Микроскопы оснащены полностью моторизированным кристаллом НПВО, что позволяет измерять спектры НПВО в полностью автоматическом режиме.
Микроскопы также позволяют осуществлять картирование объектов и получать химические изображения.
Оптические компоненты микроскопов изготовлены из селенида цинка (ZnSe), устойчивому к воздействию влаги. Опционально оптика может быть изготовлена из бромида калия (KBr).
Конструктивно микроскоп выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.

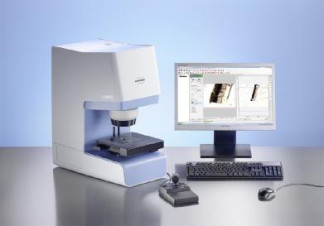

Общий вид ИК-Фурье-микроскопа LUMOS представлен на рисунках 1 и 2.
Для анализа макрообъектов микроскопы могут комплектоваться приставкой MACRO UNIT (Рис. 3), которая имеет сменные модули "QuickSnap", позволяющие измерять оптические спектры пропускания, диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули "QuickSnap" заменяются без инструментов и автоматически распознаются прибором (Рис. 4).
1
По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.
По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
В микроскопе используется программное обеспечение (ПО) OPUS, предназначенное для управления прибором, настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку микроскопа, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).Данные по ПО приведены в таблице 1.
| Идентификаци онное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| OPUS™ | 7.2 и выше | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристик | Значение |
| Спектральный диапазон по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) | 7000 - 650 (1,43 - 15,38) |
| Спектральный диапазон по шкале волновых чисел (при использовании KBr оптики), см-1 (в диапазоне длин волн, мкм) | 7800 - 450 (1,28 - 25) |
| Спектральное разрешение, см-1, не более | 2,0 |
| Максимальное спектральное разрешение, см-1, (возможность расширения) | 0,8 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел по парам воды в атмосфере (по образцу плёнки полистирола), см-1 | ±0,05 (±0,5) |
| Отношение сигнал/шум (пик к пику) при регистрации спектров поглощения (число сканов 6, разрешение 4 см-1), не менее | 2000:1 |
| Напряжение питания переменного тока, В | 220 ± 22 |
| Потребляемая мощность, В-А | 60 |
| Габаритные размеры в базовой конфигурации, ширина х длина х высота, мм, не более | 300x640x520 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | 18-35 70 |
| Условия транспортировки: температура окружающего воздуха, °С | От минус 20 до плюс 50 |
Наносится на титульный лист руководства по эксплуатации методом печати и на корпус микроскопа методом наклеивания.
Микроскопы комплектуются в соответствии с таблицей 3. Таблица 3
| Наименование | Количество, шт. |
| Основной комплект поставки: | |
| ИК-Фурье-микроскоп LUMOS | 1 |
| Моторизированный xyz-столик | 1 |
| Внешний кабель питания низкого напряжения | 1 |
| Кабель USB для подключения видеокамеры | 1 |
| Кабель Ethernet для интеграции в систему | 1 |
| Поддон для переноса/фиксации FT-IR микроскопа | 1 |
| Кейс с принадлежностями «LUMOS-Kit» с различными инструментами, подложками и т.д. | 1 |
| Защитный кожух | 1 |
| Воронка для жидкого азота | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 56.Д4-13 «ИК-Фурье-микроскопы LUMOS» | 1 |
| Дополнительное оборудование, поставляемое по заказу: | |
| Набор для продувки прибора газом «Purge Kit» | |
| Держатель образца с термоконтролем или нагревом | |
| Детектор DTGS (работа при комнатной температуре) | |
| VIS-поляризатор на видимую область спектра | |
| Устройство для измерений в режиме макро и различные принадлежности для измерений | |
| Светодиодное кольцо для темнополевого освещения |
осуществляется по документу МП 56.Д4-13 «ИК-Фурье-микроскопы LUMOS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 19 июня 2013 г.
Основные средства поверки:
- образец пленки полистирола толщиной 0,025-0,070 мм по ГОСТ 20282-86 и/или пары воды в атмосфере.
Сведения о методиках измерений приведены в руководстве пользователя «ИК-Фурье-микроскопы LUMOS», п.4.
Нормативные и технические документы, устанавливающие требования к ИК-Фурье-микроскопам LUMOS
Техническая документация фирмы «Bruker Optik GmbH», Германия.
ИК-Фурье-микроскопы LUMOS используются вне сферы государственного регулирования обеспечения единства измерений.
Всего листов 6
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
