Преобразователи термоэлектрические взрывозащищенные UQ, 55775-13

Назначение

Преобразователи термоэлектрические взрывозащищенные модели UQ (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитного корпуса ТП.

Описание

Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.

ТП модели UQ имеют исполнения: UQ 0233p 3HPR, UQ 0233p 8D, UQ 0333p, UQ 0334 p, UQ 0335p, различающиеся по конструкции защитной арматуры.

ТП предназначены для измерения температуры масла подшипников и конструктивно выполнены в виде измерительной вставки погружного типа в цилиндрическом корпусе из алюминиевого сплава с медным наконечником, которая соединена с металлической головкой различной формы или соединительными проводами в силиконовой оболочке. Внутрь корпуса помещены один, два или три чувствительных элементов (ЧЭ) в зависимости от исполнения ТП. В качестве ЧЭ применяется термопара с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001.

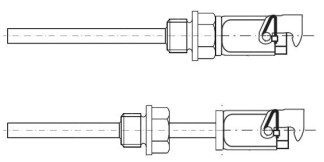

Чертежи общего вида ТП модели UQ представлены на рисунках 1-5.

~~<эдъ

и

ZJ

Рис.1. ТП исполнения UQ 0233р 8D

Рис.2. ТП исполнения UQ 0233p 3HPR

а

Рабочий диапазон измеряемых температур ТП, °С:................от минус 40 до плюс 120

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1): .......................K

Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94): .....................................1; 2

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (t - значение измеряемой температуры):

-    для ТП класса 1:................................................................................................± 1,5;

-    для ТП класса 2:.................................................................................................± 2,5

Электрическое сопротивление изоляции ТП при температуре (25±10)°С и отн.

влажности воздуха от 30 до 80 %, при 500 В, МОм, не менее: ..................................100

Электрическая прочность изоляции для ТП (в течение 1 минуты), В:................500

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529):........IP65

Длина монтажной части ТП, мм: ......................................................80 до 1000

Диаметр монтажной части ТП, мм: ....................................................от 6 до 12

Длина кабеля с удлинительными проводами (в зависимости от исполнения ТП), мм:

-    для ТП исполнения UQ 0233p 8В, UQ 0334p:...............................от 100 до 15000

Рабочий диапазон температур окружающей среды ТП, °С:.. .от минус 40 до плюс 120 Взрывозащищенность термопреобразователей обеспечивается видом взрывозащиты

«искробезопасная электрическая цепь “i”» по ГОСТ Р МЭК 60079.11-2010, защита вида “n” по ГОСТ Р МЭК 60079.15-2010, повышенная защита вида “e” по ГОСТ Р 52350.7-2005 (МЭК 60079-7:2006) и выполнением конструкции в соответствии с требованиями ГОСТ Р МЭК 60079.0-2011.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по документам: ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).

Основные средства поверки:

-    термометр сопротивления ЭТП-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим взрывозащищенным модели UQ

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
