| Номер в госреестре | 55784-13 |
| Наименование СИ | Анализаторы молока вискозиметрические |
| Обозначение типа СИ | Соматос-В.хК |
| Изготовитель | ЗАО "Фирма экологических исследований "КОСТИП", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы молока вискозиметрические «Соматос-В.хК» предназначены для определения концентрации соматических клеток в сыром молоке.
Принцип действия анализаторов молока вискозиметрических «Соматос-В.хК» определен ГОСТ Р 54077-2010 «Молоко. Методы определения количества соматических клеток по изменению вязкости», по которому заданные объемные количества молока и водного раствора препарата Мастоприм смешиваются и затем определяется условная вязкость смешанных проб, по временам вытекания их одинаковых частей по объему через капилляр. В анализаторе измеряются времена вытекания одинаковых по их весу (калибровочный вес) частей проб, с применением тензоэлектрического взвешивающего устройства. Калибровочный вес равен весу дистиллированной воды, вытекшей через капилляр за 8,3 сиз пробы объемом 15 см3.
В процессе вытекания проб непрерывная информация с выхода тензоэлектрического взвешивающего устройства обрабатывается, с целью выявления отклонений от равномерного ламинарного вытекания жидкости через капилляр. При этом устраняются грубые ошибки, и уменьшается вклад случайных погрешностей, когда в капиллярный канал попадают инородные частицы, или образования от взаимодействия препарата с молоком.

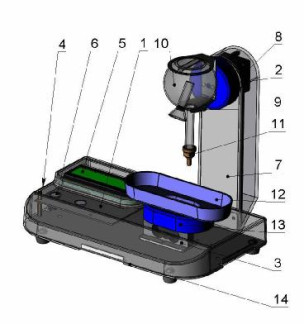

Общий вид анализаторов «Соматос-В.1К» «Соматос-В.2К» «Соматос-В.4К» приведен на Рис.1, 2 и 3.
14
1 Узел электроники.
2 Узел перемешивания.
3 Тензометрический датчик.
4 Кожух.
5 Индикатор.
6 Кнопки.
7 Стойка.
8 Шаговый двигатель
9 Захват.
10 Колба.
11 Капилляр.
12 Ванночка.
13 Платформа весов.
14 Основание.
4 6 1 5 10
8 11
Рис.2
| 1 Узел электроники. | 5 Индикатор. | 10 Колба. |
| 2 Узел перемешивания. | 6 Кнопки. | 11 Капилляр. |
| 3 Тензометрический | 7 Стойка. | 12 Ванночка. |
| датчик. | 8 Шаговый двигатель | 13 Платформа весов |
| 4 Кожух. | 9 Захват. | 14 Основание. |
4 6 5 1 2 8 7 10 11
Н “V '
1 Узел электроники.
2 Узел перемешивания.
3 Тензометрический датчик.
4 Кожух.
5 Индикатор.
6 Кнопки.
7 Стойка.
8 Шаговый двигатель
9 Захват.
10 Колба.
11 Капилляр.
12 Ванночка.
13 Платформа весов.
14 Основание.
Узел электроники (1) , тензоэлектрические датчики(3), а на накрывающем их кожухе (4) расположены дисплейный индикатор (5) и органы управления кнопки (6).
Блок перемешивания (2) выполнен в виде стойки (7), в верхней части которой закреплен шаговый двигатель (8) с захватами для измерительного сосуда (9). На цилиндрическом патрубке колбы(10) установлен капилляр (11) с уплотнениеми. В режиме измерения измерительный сосуд устанавливается вертикально и жидкость через капилляры сливается в ванночки (12), установленные на платформе весов (13). В месте стыка основания (14) и кожуха (4) прибор пломбируется наклейкой фирмы-изготовителя
Управление процессом измерения осуществляется от внутреннего котроллера. Внутренний контроллер совместим с компьютером с помощью специального программного комплекса, в состав которого входят:
1. Программное обеспечение для перепрограммирования микроконтроллера
2. Программное обеспечение, для ведения долгосрочного архива, визуализации данных с тензоэлектрического взвешивающего устройства и удаленного управления функциями анализаторов молока вискозиметрических«Соматос-В.х.К».
Для подключения компьютера применяется порт интерфейса USB.
Контроль целостности внутреннего программного обеспечения микроконтроллера происходит на этапе программирования путем вычисления контрольной суммы по алгоритму CRC32.
Программное обеспечение разделяется на две части:
1. Метрологически значимая часть, состоящая из внутреннего программного обеспечения и программного обеспечения для перепрограммирования анализаторов молока вискозиметрических «Соматос-В.х.К».
2. Метрологически незначимая часть, состоящая из программного обеспечения для ведения долгосрочного архива, визуализации данных с тензоэлектрическихвзвешивающих устройств и удаленного управления функциями анализаторов молока вискозиметрическоих «Соматос-В.х.К».
Идентификационные данные метрологически значимого программного обеспечения.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО | Соматос В.1К+ | 127894z | CD4B03D9 | CRC32 |
| Соматос В.2К+ | R26.2 | A1A3F26A | CRC32 | |
| Соматос В.4К+ | R26.4 | 4E5EA5BC | CRC32 | |
| ПО для перепрограммиро вания Прибора | Перепрограммирование прибора Соматос В.1К | 3.001 | CC324734 | CRC32 |
| Перепрограммирование прибора Соматос В.2К | 3.4.7 | 4BF6E7C6 | CRC32 | |
| Перепрограммирование прибора Соматос В.4К | 3.4.7 | 4BF6E7C6 | CRC32 |
Защита программного обеспечения анализаторов молока вискозиметрических «Соматос-В.хК» соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
| Характеристики | Соматос-В.1К Соматос-В.2К Соматос-В.4К |
| Диапазон определения концентраций соматических клеток, тысяч в 1 см3 | 90.1500 |
| Диапазон измерений условной вязкости (время вытекания), с | 8 5 2 |
| Пределы допускаемой абсолютной погрешности калибровочной массы, г | (13,3 ± 0,3) |
| Пределы допускаемой относительной погрешности измерений условной вязкости, % | ± 7,5 |
| Время перемешивания смеси, с | 30±5 |
| Количество одновременно измеряемых проб (каналов), шт. | 1 | 2 | 4 |
| Диапазон измерений тензоэлектрических взвешивающих устройств (ТВУ), г | 0 5 0 | ||
| Пределы допускаемой приведенной погрешности результатов измерений ТВУ, % | ± 0,1 | ||
| Среднее время одного измерения (получения 1-го,2-х, 4-х результатов), минут | 2 | ||
| Масса, кг, не более | 2,7 | 3,0 | 3,6 |
| Габаритные размеры, мм | 282х210х250 | 285х240х250 | 422х282х250 |
| Параметры электрического питания: Напряжение, В Частота, Гц Потребляемая мощность, В А, не более | 220 ± 10% 50 ± 1 20 | ||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпусе приборов в виде голографической наклейки.
| Наименование, тип | Количество шт/экз. для: | |
| СоматосВ.1К СоматосВ.2К СоматосВ.4К | ||
| 1. Анализатор молока вискозиметрический | 1 1 | 1 |
| 2. Ванночка | 1 2 | 4 |
| 4. Колба | 2 3 | 5 |
| 5. Пипетка 5 мл | 1 1 | 1 |
| 6. Пипетка 10 мл | 1 1 | 1 |
| 7. Приспособление для прочистки капилляра (леска | 1 1 | 1 |
| 8. Адаптер сетевой | 1 1 | 1 |
| 9. Шнур для соединения с компьютером | 1 1 | 1 |
| 10. Калибровочная гиря | 1 1 | 1 |
| 1 1. Упаковка | 1 1 | 1 |
| 12. Паспорт | 1 1 | 1 |
| 13. Руководство по эксплуатации с методикой поверки | 1 1 | 1 |
| 14. Программное обеспечение (СБ-диск) | 1 1 | 1 |
Комплектация осуществляется по требованию Заказчика, в соответствии со спецификацией фирмы.
осуществляется по методике поверки МП РТ 1874-2013, утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2013 г.
Основные средства поверки:
Государственный стандартный образец вязкости жидкости типа РЭВ-20 (ГСО 8589-2004).
ГОСТ Р 54077-2010. «Молоко. Метод определения количества соматических клеток по измерению вязкости»
Лист № 6 Всего листов 6
Нормативные документы, устанавливающие требования к анализаторам молока вискозиметрическим «Соматос-В.хК»
ГОСТ 8.025-1996 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкости»
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
