| Номер в госреестре | 55785-13 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Testo 870-1, Testo 870-2 |
| Изготовитель | "Testo AG", Германия; Фирма "Testo SE & Co. KGaA", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Testo 870-1, Testo 870-2 предназначены для дистанционного неконтактного измерения пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране жидкокристаллического дисплея (ЖК-дисплея).
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излучение, интенсивность и спектр которого зависят от свойств тела и его температуры.

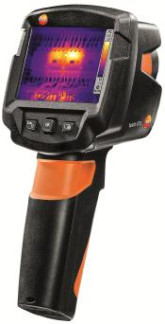

Тепловизоры инфракрасные Testo 870-1, Testo 870-2 (рисунок 1) являются оптикоэлектронными измерительными приборами, которые преобразуют излучение объекта и через оптическую систему фокусируют на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу (детектор).
Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки оцифровывается и отображается на дисплее тепловизора инфракрасного.
Модель Testo 870-2 отличается от модели Testo 870-1 наличием цифровой камеры для формирования изображения в видимом спектре.
Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора.
При подключении к персональному компьютеру (ПК), по команде пользователя, термограммы могут быть считаны, сохранены и отображены на мониторе ПК. Рисунок 1
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo».
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.
Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «А» по МИ 3286-2010.
Лист № 2 Всего листов 4
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
FW T870 V1. ХХ RELEASE. BIN |
FW T870 V1. ХХ RELEASE. BIN |
V1.00 и выше |
- |
- |
Метрологические и технические характеристики тепловизоров инфракрасных Testo 870-1, Testo 870-2 приведены в таблице 2.
Таблица 2
|
Характеристика |
Testo 870-1 |
Testo 870-2 |
|
Диапазон измеряемых температур, °С |
от - 20 до + 280 |
|
|
Пределы допускаемой погрешности: |
||
|
- абсолютной |
± 2 °С до 100 °С |
|
|
- относительной |
± 2 % свыше 100 °С |
|
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
|
Угол поля зрения |
34° х 26° |
|
|
Температурная чувствительность при 30 °С, |
0,1 |
|
|
не более, °С |
||
|
Разрешение детектора, точек |
6 о х |
120 |
|
Габаритные размеры, мм, не более |
96 х 95 х 219 |
|
|
Масса, кг, не более |
0,55 |
|
|
Подключение к ПК |
USB 2.0 |
|
|
Источник питания |
Li-Ion аккумулятор 2500 мАч / 3,7 В |
|
|
Температура эксплуатации, °С |
от - 15 до + 50 |
|
|
Условия хранения и транспортировки: |
||
|
Температура, °С |
от - 30 до + 60 |
|
|
Относительная влажность, % |
от 20 до 80 |
|
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе тепловизоров инфракрасных Testo 870-1, Testo 870-2.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Тепловизор инфракрасный |
1 |
|
|
Руководство по эксплуатации |
1 |
|
|
Методика поверки |
1 |
|
Наименование |
Кол-во |
Примечание |
|
Аккумулятор Li-ion |
1 |
|
|
Блок питания |
1 |
|
|
Кабель для подключения к компьютеру |
1 |
осуществляется в соответствии с документом МП РТ 1952-2013 «Тепловизоры инфракрасные Testo 870-1, Testo 870-2. Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 15.09.13 г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений |
Характеристики |
|
Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 |
2 разряд, диапазон от 30 до 95 °С |
|
Источник излучения в виде модели черного тела М340 |
2 разряд, диапазон от - 20 до + 150 °С |
|
Источник излучения в виде модели черного тела М315Х |
2 разряд, диапазон от 30 до 600 °С |
Сведения о методах измерений содержатся в руководстве по эксплуатации тепловизоров инфракрасных Testo 870-1, Testo 870-2.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Testo 870-1, Testo 870-2
1 Техническая документация изготовителя «Testo AG», Германия.
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
4 ГОСТ Р 8.619-2006 «Приборы тепловизионные измерительные. Методика поверки».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 587 |
| Поверителей | 45 |
| Актуальность данных | 18.11.2024 |
