Преобразователи термоэлектрические RG06451S, 55787-13

Назначение

Преобразователи термоэлектрические модели RG06451S (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла ТП.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (термо-ЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенной защитной головкой из алюминиевого сплава с откручивающейся крышкой и отверстием для кабельного вывода. Внутрь защитного чехла измерительной вставки помещен один чувствительный элемент (ЧЭ) - термопара с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-2). Чехол, выполненный из нержавеющей стали, завальцован со стороны расположения ЧЭ. Внутри защитной головки закреплена керамическая клеммная платформа для присоединения ТП к измерительной цепи.

Монтаж ТП на объекте измерений осуществляется при помощи штуцерного присоединения, а также при помощи съемного крепления-уголка, предназначенного для настенного монтажа.

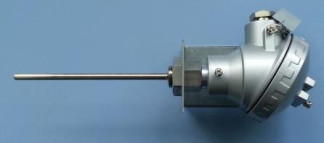

Фото общего вида ТП представлено на рис.1.

Технические характеристики

Диапазон измеряемых температур, °С:    от 0 до плюс 350

Условное обозначение номинальной статической характеристики (НСХ)

преобразования по МЭК 60584-1 (ГОСТ 6616-94/ГОСТ Р 8.585-2001):    K

Класс допуска (по ГОСТ Р 8.585-2001):    1

Предел допускаемых отклонений термо-ЭДС ТП от НСХ по МЭК 60584-2

(ГОСТ Р 8.585-2001), в температурном эквиваленте, °С:    ± 1,5;

Электрическое сопротивление изоляции ТП при (25 ± 10) °С, МОм, не менее:    1000

Диаметр монтажной части ТП, мм:    6

Длина монтажной части ТП, мм:    150

Масса, г:    550

Рабочие условия эксплуатации:

-    температура окружающей среды, °С:    от минус 20 до плюс 130;

-    относительная влажность воздуха, %:    до 95 Средний срок службы, лет, не менее: 8

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на защитную головку ТП при помощи наклейки.

Комплектность

Преобразователь термоэлектрический модели RG06451S - 1 шт.

Паспорт - 1 экз.

Поверка

осуществляется по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь термоэлектрический модели RG06451S.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим модели RG06451S

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы PYRO-SYSTEMES, Франция.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
