| Номер в госреестре | 55804-13 |
| Наименование СИ | Калибраторы многофункциональные со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц |
| Обозначение типа СИ | Fluke 5502A и Fluke 5502E |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 12.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |

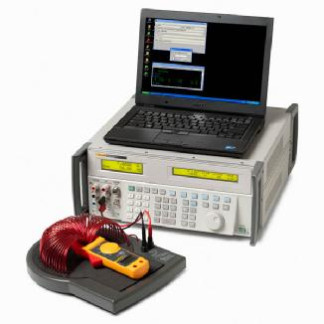

Калибраторы многофункциональные Fluke 5502A со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц и Fluke 5502E (далее по тексту - калибраторы) предназначены для:
- воспроизведения напряжения постоянного тока;
- воспроизведения силы постоянного тока;
- воспроизведения электрического сопротивления постоянному току;
- воспроизведения мощности постоянного тока (только Fluke 5502A);
- воспроизведения напряжения переменного тока;
- воспроизведения силы переменного тока;
- воспроизведения электрической емкости;
- воспроизведения мощности переменного тока (только Fluke 5502A);
- формирования сигналов синусоидальной, прямоугольной, треугольной формы;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 300 МГц или 600 МГц, (только Fluke 5502A со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц).
Калибратор - микропроцессорный прибор генераторного типа, обладающий возможностью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-488, RS-232. Основной частью калибратора являются встроенные прецизионные источники сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов.
Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
| Таблица 1 - И | дентификационные данные программного обеспечения калибрато | ров | ||
| Наименование ПО | Наименование программного модуля (идентификационное наименование ПО) | Номер версии ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| — | 5502А (5502Е) Firmware | Rev 1.1 | JFPN 3843726 | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Основные метрологические характеристики калибраторов многофункциональных Fluke 5502А со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц и Fluke 5502E приведены в таблицах 2 - 17.
Таблица 2 - Напряжение постоянного тока (воспроизведение)
| Диапазон | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | ||
| 5502А | 5502Е | 5502А | 5502Е | |
| 0...329,9999 мВ | ± (U-60x10'b + 3 мкВ) | ± (U-60x10'b + 3 мкВ) | 0,1 мкВ | 0,1 мкВ |
| 0...3,299999 В | ± (U50x10-6 + 5 мкВ) | ± (U50x10-6 + 5 мкВ) | 1 мкВ | 1 мкВ |
| 0...32,99999 В | ± (U50x10-6 + 50 мкВ) | ± (U50x10-6 + 50 мкВ) | 10 мкВ | 10 мкВ |
| 30...329,9999 В | ± (U55x10-6 + 500 мкВ) | ± (U55x10-6 + 500 мкВ) | 100 мкВ | 100 мкВ |
| 100...1020 В | ± (U55x10-6 + 1500 мкВ) | ± (U55x10-6 + 1500 мкВ) | 1000 мкВ | 1000 мкВ |
| Дополнительный выход (только в режиме одновременного вывода двух выходных сигналов) только для 5502А | ||||
| 0...329,999 мВ | ± (U4x10-4 + 350 мкВ) | 1 мкВ | ||
| 0...3,29999 В | ± (U4x10-4 + 350 мкВ) | 10 мкВ | ||
| В 1> ,3 3 | ± (U4x10-4 + 350 мкВ) | 100 мкВ | ||
Примечание:
U - значение воспроизводимого напряжения
| Диапазон | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | ||
| 5502А | 5502Е | 5502А | 5502Е | |
| 0...329,999 мкА | ± (I150x10-6 + 0,02 мкА) | ± (I 150x 10-6 + 0,02 мкА) | 1 нА | 1 нА |
| 0...3,29999 мА | ± (l100x10'6 + 0,05 мкА) | ± (I100x10'6 + 0,05 мкА) | 10 нА | 10 нА |
| 0...32,9999 мА | ± (I100x10'b + 0,25 мкА) | ± (I 100x10-6 + 0,25 мкА) | 0,1 мкА | 0,1 мкА |
| 0...329,999 мА | ± (I100x10-6 + 2,5 мкА) | ± (I100x10-6 + 2,5 мкА) | 1 мкА | 1 мкА |
| 0.1,09999 | ± (I-380x10'b + 44 мкА) | ± (I-380x10'b + 44 мкА) | 10 мкА | 10 мкА |
| 1,1.2,99999 | ± (I 380x10"b + 44 мкА) | ± (I 380x10"6 + 44 мкА) | 10 мкА | 10 мкА |
| 0...10,9999 А (диапазон 20,5 А) | ± (I-600x10‘6 + 500 мкА) | ± (I-600x10‘6 + 500 мкА) | 100 мкА | 100 мкА |
| 11. 20,5 А | ± (I 1000x10-6 + 750 мкА) | ± (I 1000x10-6 + 750 мкА) | 100 мкА | 100 мкА |
Примечание:
I - значение воспроизводимой силы тока
Таблица 4 - Электрическое сопротивление (воспроизведение) постоянному току
| Диапазон | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | ||
| 5502А | 5502Е | 5502А | 5502Е | |
| 0...10,9999 Ом | ± (R120x10"6 + 0,01 Ом) | ± (R120x10"6 + 0,01 Ом) | 0,001 Ом | 0,001 Ом |
| 11...32,9999 Ом | ± (R120x10"6 + 0,015 Ом) | ± (R120x10"6 + 0,015 Ом) | 0,001 Ом | 0,001 Ом |
| 33...109,9999 Ом | ± (R90x10'6 + 0,015 Ом) | ± (R90x10'6 + 0,015 Ом) | 0,001 Ом | 0,001 Ом |
| 110...329,9999 Ом | ± (R90x10"6 + 0,02 Ом) | ± (R90x10"6 + 0,02 Ом) | 0,001 Ом | 0,001 Ом |
| 330 Ом...1,099999 кОм | ± (R90x10"6 + 0,02 Ом) | ± (R90x10"6 + 0,02 Ом) | 0,01 Ом | 0,01 Ом |
| 1,1...3,299999 кОм | ± (R-90x10'b + 0,2 Ом) | ± (R-90x10'b + 0,2 Ом) | 0,01 Ом | 0,01 Ом |
| 3,3...10,99999 кОм | ± (R-90x10'b + 0,1 Ом) | ± (R-90x10'b + 0,1 Ом) | 0,1 Ом | 0,1 Ом |
| 11...32,99999 кОм | ± (R90x10'6+ 1,0 Ом) | ± (R90x10'6+ 1,0 Ом) | 0,1 Ом | 0,1 Ом |
| 33...109,9999 кОм | ± (R110x10"6 + 1,0 Ом) | ± (R110x10-6 + 1,0 Ом) | 1 Ом | 1 Ом |
| 110...329,9999 кОм | ± (R120x10-6 + 10,0 Ом) | ± (R120x10-6 + 10,0 Ом) | 1 Ом | 1 Ом |
| 330 кОм...1,099999 МОм | ± (R150x10-6 + 10,0 Ом) | ± (R150x10-6 + 10,0 Ом) | 10 Ом | 10 Ом |
| 1,1...3,299999 МОм | ± (R 150x10-6 + 150,0 Ом) | ± (R 150x10-6 + 150,0 Ом) | 10 Ом | 10 Ом |
| 3,3...10,99999 МОм | ± (R-600x10'b + 250 Ом) | ± (R-600x10'b + 250 Ом) | 100 Ом | 100 Ом |
| 11...32,99999 МОм | ± (R 1000x10"6 + 2500 Ом) | ± (R 1000x10-6 + 2500 Ом) | 100 Ом | 100 Ом |
| 33...109,9999 МОм | ± (R50x10‘4 + 3000 Ом) | ± (R50x10"4 + 3000 Ом) | 1000 Ом | 1000 Ом |
| 110...329,999 МОм | ± (r-50x10"4 + 100 кОм) | ± (r-50x10"4 + 100 кОм) | 1000 Ом | 1000 Ом |
| 330...1100 МОм | ± (R 1,5x10-2 + 500 кОм) | ± (R 1,5x10-2 + 500 кОм) | 10000 Ом | 10000 Ом |
Примечание:
R - значение воспроизводимого сопротивления
Таблица 5 - Мощность постоянного тока (воспроизведение) только для 5502А
| Диапазон напряжения | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2)°С | ||
| Диапазон силы тока | |||
| 0,33...329,99 мА | 0,33...2,9999 А | 3...20,5 А | |
| 33 мВ.1020 В | ± P4,7x10-4 | ± P4,7x10-4 | ± P1,1x10-3 |
Примечание:
P - значение воспроизводимой мощности
| Диапазон | Частота | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | ||
| 5502А | 5502Е | 5502А | 5502Е | ||
| 10...45 Гц | ± (U 1500x10-6 + 20 мкВ) | ± (U 1500x10-6 + 20 мкВ) | |||
| 45 Гц... 10 кГц | ± (U 1000x10-6 + 20 мкВ) | ± (U 1000x10-6 + 20 мкВ) | |||
| 1,0...32,999 мВ | 10...20 кГц | ± (U 1500x10-b + 20 мкВ) | ± (U 1500x10-b + 20 мкВ) | ||
| 20...50 кГц | ± (U2000x10-6 + 20 мкВ) | ± (U2000x10-6 + 20 мкВ) | 1 мкВ | 1 мкВ | |
| 50...100 кГц | ± (U3500x10-6 + 33 мкВ) | ± (U3500x10-6 + 33 мкВ) | |||
| 100... 500 кГц | ± (U 100x10-4 + 60 мкВ) | ± (U 100x10-4 + 60 мкВ) | |||
| 10...45 Гц | ± (U500x10-6 + 20 мкВ) | ± (U500x10-6 + 20 мкВ) | |||
| 45 Гц... 10 кГц | ± (U300x10-6 + 20 мкВ) | ± (U300x10-6 + 20 мкВ) | |||
| 33...329,999 мВ | 10...20 кГц | ± (U700x10-6 + 20 мкВ) | ± (U700x10-6 + 20 мкВ) | ||
| 20...50 кГц | ± (U 1000x10-6 + 40 мкВ) | ± (U 1000x10-6 + 40 мкВ) | 1 мкВ | 1 мкВ | |
| 50... 100 кГц | ± (U2300x10-6 + 170 мкВ) | ± (U2300x10-6 + 170 мкВ) | |||
| 100... 500 кГц | ± (U5000x10-6 + 330 мкВ) | ± (U5000x10-6 + 330 мкВ) | |||
| 10...45 Гц | ± (U500x10-6 + 60 мкВ) | ± (U500x10-6 + 60 мкВ) | |||
| 45 Гц... 10 кГц | ± (U300x10-6 + 60 мкВ) | ± (U300x10-6 + 60 мкВ) | |||
| 0,33...3,29999 В | 10...20 кГц | ± (U700x10-6 + 60 мкВ) | ± (U700x10-6 + 60 мкВ) | 10 мкВ | 10 мкВ |
| 20...50 кГц | ± (U 1000x10-6 + 60 мкВ) | ± (U 1000x10-6 + 60 мкВ) | |||
| 50... 100 кГц | ± (U2300x10-6 + 200 мкВ) | ± (U2300x10-6 + 200 мкВ) | |||
| 100... 500 кГц | ± (U5000x10-6 + 900 мкВ) | ± (U5000x10-6 + 900 мкВ) | |||
| 10...45 Гц | ± (U500x10-6 + 800 мкВ) | ± (U500x10-6 + 800 мкВ) | |||
| 3,3...32,9999 В | 45 Гц... 10 кГц | ± (U300x10-6 + 600 мкВ) | ± (U300x10-6 + 600 мкВ) | 100 мкВ | 100 мкВ |
| 10...20 кГц | ± (U700x10-6 + 600 мкВ) | ± (U700x10-6 + 600 мкВ) | |||
| 20...50 кГц | ± (U 1000x10-6 + 600 мкВ) | ± (U 1000x10-6 + 600 мкВ) | |||
| 50... 100 кГц | ± (U2300x10-6 + 2000 мкВ) | ± (U2300x10-6 + 2000 мкВ) | |||
| 45 Гц... 1 кГц | ± (U500x10-6 + 3000 мкВ) | ± (U500x10-6 + 3000 мкВ) | |||
| 1...10 кГц | ± (U800x10-6 + 9000 мкВ) | ± (U800x10-6 + 9000 мкВ) | |||
| 33...329,999 В | 10...20 кГц | ± (U900x10-6 + 9000 мкВ) | ± (U900x10-6 + 9000 мкВ) | 1 мВ | 1 мВ |
| 20...50 кГц | ± (U 1200x10-6 + 9000 мкВ) | ± (U 1200x10-6 + 9000 мкВ) | |||
| 50... 100 кГц | ± (U2400x10-6 + 80 мВ) | ± (U2400x10-6 + 80 мВ) | |||
| 45 Гц... 1 кГц | ± (U500x10-6 + 20 мВ) | ± (U500x10-6 + 20 мВ) | |||
| 330...1020 В | 1...5 кГц | ± (U800x10-6 + 20 мВ) | ± (U800x10-6 + 20 мВ) | 10 мВ | 10 мВ |
| 5...10 кГц | ± (U900x10-6 + 20 мВ) | ± (U900x10-6 + 20 мВ) | |||
| Диапазон | Частота | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение |
| 5502А 5502Е | 5502А5502Е | ||
| Дополнительный выход (только в режиме одновременного вывода двух выходных сигналов) только для 5502А | |||
| 10...329,999 мВ | 10...20 Гц | ± (U2x10-3 + 370 мкВ) | 1 мкВ |
| 20...45 Гц | ± (U1x10-3 + 370 мкВ) | ||
| 45 Гц...1 кГц | ± (U 1x10-3 + 370 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 450 мкВ) | ||
| 5...10 кГц | ± (U4x10-3 + 450 мкВ) | ||
| 10...30 кГц | ± (U5x10-3 + 900 мкВ) | ||
| 0,33...3,29999 В | 10...20 Гц | ± (U2x10-3 + 450 мкВ) | 10 мкВ |
| 20...45 Гц | ± (U1x10-3 + 450 мкВ) | ||
| 45 Гц... 1 кГц | ± (U900x10-6 + 450 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 1,4 мВ) | ||
| 5...10 кГц | ± (U4x10-3 + 1,4 мВ) | ||
| 10...30 кГц | ± (U5x10-3 + 2,8 мВ) | ||
| В .5 ,3 3 | 10...20 Гц | ± (U2x10-3 + 450 мкВ) | 100 мкВ |
| 20...45 Гц | ± (U1x10-3 + 450 мкВ) | ||
| 45 Гц...1 кГц | ± (U900x10-6 + 450 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 1,4 мВ) | ||
| 5...10 кГц | ± (U4x10-3 + 1,4 мВ) | ||
Примечание:
U - значение воспроизводимого напряжения
Таблица 7 - Сила переменного тока (воспроизведение)
| Диапазон | Частота | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2)°С | |
| 5502А | 5502Е | ||
| 29,00...329,99 мкА | 10...20 Гц | ± (I0,2x10-2 + 0,1 мкА) | ± (I0,2x10-2 + 0,1 мкА) |
| 20...45 Гц | ± (I0,15 x 10-2 + 0,1 мкА) | ± (I0,15 x 10-2 + 0,1 мкА) | |
| 45 Гц...1 кГц | ± (I0,125x10-2 + 0,1 мкА) | ± (I0,125 x 10-2 + 0,1 мкА) | |
| 1...5 кГц | ± (I0,3x10-2 + 0,15 мкА) | ± (I0,3x10-2 + 0,15 мкА) | |
| 5...10 кГц | ± (I0,8x10‘2 + 0,2 мкА) | ± (I0,8x10'2 + 0,2 мкА) | |
| 10...30 кГц | ± (I1,6x10-2 + 0,4 мкА) | ± (l1,6x10-2 + 0,4 мкА) | |
| 0,33...3,2999 мА | 10...20 Гц | ± (I0,2x10-2 + 0,15 мкА) | ± (I0,2x10-2 + 0,15 мкА) |
| 20...45 Гц | ± (I0,125 x 10-2 + 0,15 мкА) | ± (I0,125 x 10-2 + 0,15 мкА) | |
| 45 Гц...1 кГц | ± (I0,1x10-2 + 0,15 мкА) | ± (I0,1x10-2 + 0,15 мкА) | |
| 1...5 кГц | ± (I0,2x10'2 + 0,2 мкА) | ± (I0,2x10'2 + 0,2 мкА) | |
| 5...10 кГц | ± (i-0,5x10'2 + 0,3 мкА) | ± (l0,5x10'2 + 0,3 мкА) | |
| 10...30 кГц | ± (I1,0x10-2 + 0,6 мкА) | ± (I1,0x10-2 + 0,6 мкА) | |
| 3,3...32,999 мА | 10...20 Гц | ± (I0,18 x 10"2 + 2,0 мкА) | ± (I0,18x10'2 + 2,0 мкА) |
| 20...45 Гц | ± (I0,09x10'2 + 2,0 мкА) | ± (I0,09x10'2 + 2,0 мкА) | |
| 45 Гц...1 кГц | ± (l0,04x10'2 + 2,0 мкА) | ± (l0,04x10'2 + 2,0 мкА) | |
| 1...5 кГц | ± (l0,08x10-2 + 2,0 мкА) | ± (l0,08x10-2 + 2,0 мкА) | |
| 5...10 кГц | ± (I0,2x10'2 + 3,0 мкА) | ± (I0,2x10'2 + 3,0 мкА) | |
| 10...30 кГц | ± (l0,4x10-2 + 4,0 мкА) | ± (l0,4x10-2 + 4,0 мкА) | |
| 33...329,99 мА | 10...20 Гц | ± (I0,18 x 10-2 +20 мкА) | ± (I0,18 x 10-2 +20 мкА) |
| 20...45 Гц | ± (l 0,09x10-2 +20 мкА) | ± (l 0,09x10-2 +20 мкА) | |
| Диапазон | Частота | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2)°С | |
| 5502А | 5502Е | ||
| 45 Гц...1 кГц | ± (I 0,04x10-2 + 20 мкА) | ± (I 0,04x10-2 + 20 мкА) | |
| 1...5 кГц | ± (I0,1x10-2 + 50 мкА) | ± (I0,1 x10-2 + 50 мкА) | |
| 5...10 кГц | ± (I0,2x10‘2 + 100 мкА) | ± (I0,2x10'2 + 100 мкА) | |
| 10...30 кГц | ± (I 0,4x10-2 + 200 мкА) | ± (l 0,4x10-2 + 200 мкА) | |
| 0,33.1,09999 А | 10...45 Гц | ± (I0,18x10_/ + 100 мкА) | ± (I0,18 x 10‘2 + 100 мкА) |
| 45 Гц...1 кГц | ± (I 0,05x10-2 + 100 мкА) | ± (I 0,05x10-2 + 100 мкА) | |
| 1...5 кГц | ± (I 0,6x10-2 + 1000 мкА) | ± (I 0,6x10-2 + 1000 мкА) | |
| 5...10 кГц | ± (I2,5x10-2 + 5000 мкА) | ± (I2,5 x10-2 + 5000 мкА) | |
| 1,1...2,99999 А | 10...45 Гц | ± (I0,18 x 10"2 + 100 мкА) | ± (I0,18 x 10‘2 + 100 мкА) |
| 45 Гц...1 кГц | ± (I 0,06x10-2 + 100 мкА) | ± (l 0,06x10-2 + 100 мкА) | |
| 1...5 кГц | ± (I 0,6x10-2 + 1000 мкА) | ± (l 0,6x10-2 + 1000 мкА) | |
| 5...10 кГц | ± (I2,5x10-2 + 5000 мкА) | ± (I2,5x10-2 + 5000 мкА) | |
| 3...10,9999 А | 45...100 Гц | ± (I 0,06x10-2 + 2000 мкА) | ± (I 0,06x10-2 + 2000 мкА) |
| 100 Гц...1 кГц | ± (I 0,1x10-2 + 2000 мкА) | ± (I 0,1x10-2 + 2000 мкА) | |
| 1...5 кГц | ± (I3,0x10-2 + 2000 мкА) | ± (l3,0x10-2 + 2000 мкА) | |
| 11. 20,5 А | 45...100 Гц | ± (I0,12x 10"2 + 5000 мкА) | ± (I0,12x 10"2 + 5000 мкА) |
| 100 Гц...1 кГц | ± (i0,15 x Ю-2 + 5000 мкА) | ± (l 0,15x10-2 + 5000 мкА) | |
| 1...5 кГц | ± (I3,0x10-2 + 5000 мкА) | ± (I3,0x10-2 + 5000 мкА) | |
| В режиме “LCOMP ON” (компенсация включена) | |||
| 29,00...329,99 мкА | 10...100 Гц | ± (I0,25x10-2 + 0,2 мкА) | ± (I0,25x10-2 + 0,2 мкА) |
| 100 Гц...1 кГц | ± (I0,6x10-2 + 0,5 мкА) | ± (I0,6x10-2 + 0,5 мкА) | |
| 0,33...3,2999 мА | 10...100 Гц | ± (I0,25x10-2 + 0,3 мкА) | ± (I0,25x10-2 + 0,3 мкА) |
| 100 Гц...1 кГц | ± (I0,6x10-2 + 0,8 мкА) | ± (I0,6x10-2 + 0,8 мкА) | |
| 3,3...32,999 мА | 10...100 Гц | ± (I0,08x10-2 + 4,0 мкА) | ± (I0,08x10-2 + 4,0 мкА) |
| 100 Гц...1 кГц | ± (I0,2x10-2 + 10 мкА) | ± (I0,2x10-2+ 10 мкА) | |
| 33...329,99 мА | 10...100 Гц | ± (I 0,08x10-2 + 40 мкА) | ± (I 0,08x10-2 + 40 мкА) |
| 100 Гц...1 кГц | ± (l0,2x10-2+ 100 мкА) | ± (l0,2x10-2 + 100 мкА) | |
| 0,33...2,99999 А | 10...100 Гц | ± (I 0,12x 10-2 + 200 мкА) | ± (I 0,12x10-2 + 200 мкА) |
| 100...440 Гц | ± (l 0,3x10-2 + 1000 мкА) | ± (l 0,3x10-2+ 1000 мкА) | |
| 11. 20,5 А | 10...100 Гц | ± (I 0,12x10-2 + 2000 мкА) | ± (I 0,12x10-2 + 2000 мкА) |
| 100...1 кГц | ± (I 1,0x10-2 + 5000 мкА) | ± (I 1,0x10-2 + 5000 мкА) | |
Примечание:
I - значение воспроизводимого тока
| Диапазон | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2)°С | Разрешение | Допустимая частота или скорость заряда-разряда | ||
| 5502А | 5502Е | Для заявленной спецификации | Типовая для погрешности < 0,5 % | ||
| 0,19...0,3999 нФ | ± (C0,5x10-2 + 0,01 нФ) | ± (С•0,5x10-2 + 0,01 нФ) | 0,1 пФ | 10 Гц...10 кГц | 20 кГц |
| 0,4...1,0999 нФ | ± (C0,5x10-2 + 0,01 нФ) | ± (С•0,5x10-2 + 0,01 нФ) | 0, 1 пФ | 10 Гц...10 кГц | 30 кГц |
| 1,1. 3,2999 нФ | ± (C0,5x10-2 + 0,01 нФ) | ± (С•0,5x10-2 + 0,01 нФ) | 0,1 пФ | 10...3000 Гц | 30 кГц |
| 3,3...10,9999 нФ | ± (C0,25x10-2 + 0,01 нФ) | ± (С•0,25x10-2 + 0,01 нФ) | 0,1 пФ | 10...1000 Гц | 20 кГц |
| 11...32,9999 нФ | ± (C0,25x10-2 + 0,01 нФ) | ± (С•0,25x10-2 + 0,01 нФ) | 0,1 пФ | 10...1000 Гц | 8 кГц |
| 33...109,999 нФ | ± (C0,25x10-2 + 0,01 нФ) | ± (С•0,25x10-2 + 0,01 нФ) | 1 пФ | 10...1000 Гц | 4 кГц |
| 110...329,999 нФ | ± (C0,25x10-2 + 0,03 нФ) | ± (С•0,25x10-2 + 0,03 нФ) | 1 пФ | 10...1000 Гц | 2,5 кГц |
| 0,33...1,09999 мкФ | ± (C0,25x10-2 + 1 нФ) | ± (С•0,25x10-2 + 1 нФ) | 10 пФ | 10...600 Гц | 1,5 кГц |
| 1,1...3,29999 мкФ | ± (C0,25x10-2 + 3 нФ) | ± (С•0,25x10-2 + 3 нФ) | 10 пФ | 10...300 Гц | 800 Гц |
| 3,3...10,9999 мкФ | ± (C0,25x10-2 + 10 нФ) | ± (С•0,25x10-2 + 10 нФ) | 100 пФ | 10...150 Гц | 450 Гц |
| 11...32,9999 мкФ | ± (C0,4x10-2 + 30 нФ) | ± (G0,4x10-2 + 30 нФ) | 100 пФ | 10...120 Гц | 250 Гц |
| 33...109,999 мкФ | ± (C0,45x10-2 + 100 нФ) | ± (G0,45x10-2 + 100 нФ) | 1 нФ | 10...80 Гц | 150 Гц |
| 110...329,999 мкФ | ± (C0,45x10-2 + 300 нФ) | ± (G0,45x10-2 + 300 нФ) | 1 нФ | 0.50 Гц | 80 Гц |
| 0,33...1,09999 мФ | ± (C0,45x10-2 + 1000 нФ) | ± (G0,45x10-2 + 1000 нФ) | 10 нФ | 0.20 Гц | 45 Гц |
| 1,1. 3,2999 мФ | ± (C0,45x10-2 + 3000 нФ) | ± (G0,45x10-2 + 3000 нФ) | 10 нФ | 0.6 Гц | 30 Гц |
| 3,3...10,9999 мФ | ± (C0,45x10-2 + 10000 нФ) | ± (G0,45x10-2 + 10000 нФ) | 100 нФ | 0.2 Гц | 15 Гц |
| 11...32,9999 мФ | ± (C-0,75x10-2 + 30000 нФ) | ± (С•0,75x10-2 + 30000 нФ) | 100 нФ | 0.0,6 Гц | 7,5 Гц |
| 33...110 мФ | ± (С 1,1 x 10-2 + 100 мкФ) | ± (G1,1x10-2 + 100 мкФ) | 10 мкФ | 0.0,2 Гц | 3 Гц |
Примечание:
С - значение воспроизводимой емкости
ности (РР) = 1, только для 5502А.
| Диапазон напряжения | Пределы допускаемой абсолютной погрешности при температуре окружающего воздуха (21 ± 2) °С | |||
| Диапазон силы тока | ||||
| 3,3...8,999 мА | 9...32,999 мА | 33...89,99 мА | 90...329,99 мА | |
| 33...329,999 мВ | ± P0,12x10_/ | ± P0,1x10_/ | ± P0,07x10_/ | ± P0,06x10_/ |
| 330 мВ...1020 В | ± P0,12x10-2 | ± P0,1x10-2 | ± P0,08x10-2 | ± P0,07x10-2 |
| 0,33...0,8999 А | 0,9...2,1999 А | 2,2...4,4999 -А | 4,5...20,5 А | |
| 33...329,999 мВ | ± P0,07x10_/ | ± P-0,07x10'/ | ± P0,11x10_/ | ± P0,14x10_/ |
| 330 мВ...1020 В | ± P0,08x10-2 | ± P0,08x10-2 | ± P0,12x10-2 | ± P0,15x10-2 |
Примечание:
Р - значение воспроизводимой мощности
Таблица 10 - Основные метрологические характеристики модуля поверки осциллографов с полосой пропускания 300 МГц (SC 300)_
| Режим формирования прямоугольных сигналов SC 300 | ||||
| Входное сопротивление нагрузки | 50 Ом | 1 МОм | ||
| Диапазон установки напряжения выходного сигнала | от 1,8 мВ до 2,2 В | от 1,8 мВ до 105 В | ||
| Пределы допускаемой относительной погрешности установки напряжения | ± (0,25% U^t+100 мкВ); ± (0,25% U^+200 мкВ), при U^ от 1,8 до 4,5 мВ | ± (0,25% ^^+100 мкВ); ± (0,5% Uct) , при Uct от 95 до 105 В | ||
| Диапазон установки выходной частоты | от 10 Гц до 10 кГц | |||
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала | ± (2,5 х 10 -5 F уст + 15 мГц) | |||
| Диапазон установки коэффициента отклонения по вертикали | регулируется шагами в последовательности: 1 - 2 - 5 и плавно | |||
| Неравномерность, не более | ± 0,02 U-уст +100 мкВ | |||
| Режим формирования напряжения постоянного тока SC 300 | ||||
| Входное сопротивление нагрузки | 50 Ом | 1 МОм | ||
| Диапазон установки выходного напряжения постоянного тока | от ± 0 В до ± 2,2 В | от ± 0 В до ± 33 В | ||
| Пределы допускаемой относительной погрешности установки напряжения постоянного тока | ± (0,25 % U^t+100 мкВ); ± (0,25 % U^t+200 мкВ), при U^ от 1,8 до 4,5 мВ | |||
| Диапазон установки коэффициента отклонения по вертикали | регулируется шагами в последовательности: 1 - 2 - 5 и плавно | |||
| Режим формирования синусоидальных сигналов SC 300 | ||||
| Входное сопротивление нагрузки 50 Ом | 50 кГц | от 50 кГц до 100 МГц | от 100 МГц до 300 МГц | |
| Диапазон установки напряжения выходного сигнала в диапазоне частот | от 5 мВ до 5,5 В; (до 3 В от 250 МГц) | |||
| Пределы допускаемой относительной погрешности установки напряжения выходного сигнала в диапазоне частот | ± (2 % UYCT+ 200 мкВ) | ± (3,5 % UyCT+ 300 мкВ) | ± (4 % UCT+ 200 мкВ) | |
| Неравномерность амплитудночастотной характеристики относительно уровня сигнала на частоте 50 кГц в диапазоне частот, не более | ± (1,5 % UyCT+ 100 мкВ) | ± (2 % UCT+ 100 мкВ) | |||||
| Пределы допускаемой абсолютной погрешности установки выходной частоты | ± 2,5 х 10 5 F уст | ||||||
| Режим формирования сигнала переходной характеристики SC 300 | |||||||
| Входное сопротивление нагрузки 50 Ом | |||||||
| Диапазон установки амплитуды выходного сигнала | от 4,5 мВ до 2,75 В | ||||||
| Пределы допускаемой относительной погрешности установки амплитуды выходного сигнала | ± (2 % UJ/CT+ 200 мкВ) | ||||||
| Последовательность установки амплитуды выходного сигнала | 5 мВ, 10 мВ, 25 мВ, 50 мВ, 100 мВ, 250 мВ, 500 мВ, 1 В, 2,5 В | ||||||
| Девиация по напряжению, не менее | ± 10 % | ||||||
| Диапазон установки выходной частоты | от 10 Гц до 10 кГц | ||||||
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала | ± (2,5 х 10 -5 F уст + 15 мГц) | ||||||
| Время нарастания импульса | < 400 пс | ||||||
| Неравномерность на вершине импульса, не более | в пределах 10 нс: ± (3 % U^f^ 2 мВ) | в пределах от 10 нс до 30 нс: ± (1 % Uyст+ 2 мВ) | после 30 нс: ± (1 % Uyст+ 2 мВ) | ||||
| Режим формирования временных интервалов SC 300 | |||||||
| Входное сопротивление наг | рузки 50 Ом | ||||||
| Диапазон установки периода следования выходного сигнала | от 2 нс до 10 нс | от 20 нс до 1 мкс | от 2 мкс до 50 мкс | от 100 мкс до 5 мкс | |||
| Последовательность установки периода выходного сигнала | регулируется шагами в последовательности: 1 - 2 - 5 | ||||||
| Девиация по частоте, не менее | ± 10 % | ||||||
| Пределы допускаемой абсолютной погрешности установки периода | ± 2,5 х 10 -5 Т уст | ± 2,5 х 10 -5 Т уст | ± (2,5 х 10 -5 Т уст + 15 мГц) | ± (2,5 х 10 -5 Т уст + 1 мГц) | |||
| Уровень выходного напряжения, не менее | 1 В | ||||||
| Форма сигнала | синусои дальный | пилообраз ный | пилообраз ный | пилообраз ный | |||
| Режим формирования специальных сигналов (прямоугольный, синусоидальный, пилообразный) SC 300 | |||||||
| Входное сопротивление нагрузки | 50 Ом | 1 МОм | |||||
| Диапазон установки напряжения выходного сигнала | от 1,8 мВ до 2,2 В | от 1,8 мВ до 55 В | |||||
| Пределы допускаемой относительной погрешности установки напряжения | ± (3 % U^ + 100 мкВ); | ||||||
| Диапазон установки выходной частоты | от 10 Гц до 100 кГц | ||||||
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала | ± (2,5 х 10 5 F уст + 15 мГц) | |
| Характеристики сигнала запуска | ||
| Сигнал положительной полярности амплитудой 1 В на нагрузке 50 Ом с временем нарастания не более 2 нс | период/частота синхронизации | коэффициент деления |
| В режиме формирования временных интервалов | от 2 нс до 5 нс от 10 нс до 50 нс от 100 нс до 50 мс от 100 мс до 500 мс от 1с до 5 с | откл/100 откл/10/100 откл/1/10/100 откл/1/10 откл/1 |
| В режиме формирования сигнала переходной характеристики | от 1кГц до 1 МГц | откл/1 |
Таблица 11 - Основные метрологические характеристики модуля поверки осциллографов с полосой пропускания 600 МГц (SC 600)._
| Режим формирования прямоугольных сигналов SC 600 | ||||
| Входное сопротивление нагрузки | 50 Ом | 1 МОм | ||
| Диапазон установки напряжения выходного сигнала | от 1 мВ до 6,599 В | от 1 мВ до 130 В | ||
| Пределы допускаемой относительной погрешности установки напряжения | ± (0,25% Иуст+ 40 мкВ) | ± (0,1% Иуст+ 40 мкВ) | ||
| Диапазон установки выходной частоты | от 10 Гц до 10 кГц | |||
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала | ± 2,5 х 10 -6 F уст | |||
| Диапазон установки коэффициента отклонения по вертикали | регулируется шагами в последовательности: 1 - 2 - 5 и плавно | |||
| Неравномерность, не более | ± 0,05 иВых +100 мкВ | |||
| Режим формирования напряжения постоянного тока SC 600 | ||||
| Входное сопротивление нагрузки | 50 Ом | 1 МОм | ||
| Диапазон установки выходного напряжения постоянного тока | от 0 мВ до 6,599 В | от 0 мВ до 130 В | ||
| Пределы допускаемой относительной погрешности установки напряжения постоянного тока | ± (0,25% Цуст+ 40 мкВ); | ± (0,05% Иуст+ 40 мкВ); | ||
| Диапазон установки коэффициента отклонения по вертикали | регулируется шагами в последовательности: 1 - 2 - 5 и плавно | |||
| Режим формирования синусоидальных сигналов SC 600 | ||||
| Входное сопротивление нагрузки 50 Ом | 50 кГц | от 50 кГц до 100 МГц | от 100 МГц до 300 МГц | от 300 МГц до 600 МГц |
| Диапазон установки напряжения выходного сигнала в диапазоне частот | от 5 мВ до 5,5 В; | |||
| Пределы допускаемой относительной погрешности установки напряжения выходного сигнала в диапазоне частот | ± (2 % Цуст+ 300 мкВ) | ± (3,5 % Цуст+ 300 мкВ) | ± (4 % Цуст+ 300 мкВ) | ± (6 % Иуст+ 300 мкВ) |
± (1,55 %
~Цуст+
100 мкВ)
± (2 %
~Цуст+
100 мкВ)
± (4 % Uyст 100 мкВ)
Неравномерность амплитудночастотной характеристики относительно уровня сигнала на частоте 50 кГц в диапазоне частот, не более
+
± 2,5 х 10 -6 F
Пределы допускаемой абсолютной погрешности установки выходной частоты
уст
Режим формирования сигнала переходной характеристики SC 600
Входное сопротивление нагрузки 50 Ом
Диапазон установки амплитуды выходного сигнала
от 4,5 мВ до 2,75 В
± (2 % Uyст+ 200 мкВ)
Пределы допускаемой относительной погрешности установки амплитуды выходного сигнала
Последовательность установки амплитуды выходного сигнала_
5 мВ, 10 мВ, 25 мВ, 50 мВ, 100 мВ, 250 мВ, 500 мВ, 1 В, 2,5 В
± 10 %
Девиация по напряжению, не менее
Диапазон установки выходной частоты
от 1 кГц до 10 МГц
± (2,5 х 10 -6 F уст + 15 мГц)
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала
Время нарастания импульса
< 300 пс (свыше 2 МГц < 350 пс)
Неравномерность на вершине импульса, не более
после 15 нс:
± (0,5 % Uyст+ 2 мВ)
в пределах от 2 нс до 5 нс:
т+
2 мВ)
в пределах от 5 нс до 15 нс:
± (1 % Uyст+
2 мВ)
± (2 % ^^"уст 1
Режим формирования временных интервалов SC 600
Входное сопротивление нагрузки 50 Ом
| Диапазон установки периода следования выходного сигнала | от 2 нс до 5 нс | 10 нс | от 20 нс до 50 нс | от 100 нс до 20 мс | от 50 мс до 5 с |
| Последовательность установки периода следования выходного сигнала | регулируется шагами в последовательности: 1 - 2 - 5 | ||||
| Девиация по частоте, не менее | ± 10 % | ||||
| Пределы допускаемой абсолютной погрешности установки периода | ± 2,5 х 10 -6 Т уст | ± 2,5 х 10 -6 Т уст | ± 2,5 х 10 -6Т уст | ± 2,5 х 10 -6 Т уст | ± (2,5 х 10 5 Т уст + 1 мГц) |
| Уровень выходного напряжения, не менее | 1 В | ||||
| Форма сигнала | сину- соидаль- ный | сину-соидаль-ный или прямо-угольный | пило- образ ный или прямо- уголь ный | пилооб разный или прямо- уголь ный | пилообразный или пря-моуголь-ный |
Режим формирования специальных сигналов (прямоугольный, синусоидальный, пилообразный) SC 600
50 Ом
1 МОм
Входное сопротивление нагрузки
| Диапазон установки напряжения выходного сигнала | от 1,8 мВ до от 1,8 мВ до 2,2 В 55 В | ||
| Пределы допускаемой относительной погрешности установки напряжения | ± (3 % U^ + 100 мкВ) | ||
| Диапазон установки выходной частоты | от 10 Гц до 100 кГц | ||
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала | ± (2,5 х 10 -5 F уст + 15 мГц) | ||
| Режим формирования импульсных сигналов SC 600 | |||
| Положительный импульс на входе 50 Ом | |||
| Диапазон установки амплитуды импульса | 10 мВ, 25 мВ, 100 мВ, 250 мВ, 1 В, 2,5 В | ||
| Диапазон установки периода повторения импульса (частоты повторения) | от 200 нс до 22 мс (от 45,5 кГц до 5 МГц) | ||
| Пределы допускаемой абсолютной погрешности установки периода повторения выходного сигнала | ± 2,5 х 10 -6 F уст | ||
| Длительность импульса | от 4 нс до 500 нс | ||
| Пределы допускаемой относительной погрешности установки длительности импульса | ± (3 % т + 2 нс) | ||
| Длительность фронта/среза импульса, не более | 2 нс | ||
| Характеристики сигнала запуска SC 600 | |||
| Сигнал положительной полярности амплитудой 1 В на нагрузке 50 Ом с временем нарастания не более 2 нс | период/частота синхронизации | коэффициент деления | |
| В режиме формирования временных интервалов | от 2 нс до 9 нс от 10 нс до 749 нс от 750 нс до 34,9 мс от 35 мс до 5 с | откл/100 откл/10/100 откл/1/10/100 откл/1 | |
| В режиме формирования сигнала переходной характеристики | от 900 Гц до 11 МГ ц | откл/1 | |
| В режиме формирования импульсных сигналов | от 200 нс до 22 мс | откл/1/10/100 | |
| В режиме формирования прямоугольных сигналов | от 10 Гц до 10 кГц | откл/1 | |
| Форматы поля | SECAM, PAL, PAL-M | ||
| Полярность | инвертированный и неинвертированный видео | ||
| Входное сопротивление осциллографа | |||
| 50 Ом | 1 МОм | ||
| Диапазон измерений | от 40 до 60 Ом | от 500 кОм до 1,5 МОм | |
| Погрешность | ± 0, | % | |
| Входная емкость осциллографа 1 МОм | |||
| Диапазон измерений | от 5 до 50 пФ | ||
| Погрешность | ± 5 % | ||
| Параметр | Значение параметра |
| Масса, кг, не более | 22 |
| Потребляемая мощность, В А, не более | 600 |
| Габаритные размеры, мм | 178 x 432 x 473 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | 15 - 35 |
| - относительная влажность, % | 80 |
Наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.
Комплектность средств измерений
Таблица 13 - Комплектность калибраторов.
| Наименование | Количество |
| Калибратор | 1 |
| Сетевой шнур | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Осуществляется по документу МП 026/551-2013 «Калибраторы многофункциональные Fluke 5502A со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц и Fluke 5502E. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 сентября 2013 года.
Перечень основных средств, применяемых при поверке:
- Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ - 10 В; 0,0002 %;
- Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;
- Набор мер электрического сопротивления 0,001 Ом - 100 кОм, КТ 0,002;
- Вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм - 1 ГОм;
- Милливольтметр В3-60, 10 мкВ - 1000 В, 20 Гц - 100 кГц, 0,035 - 0,2 %;
- Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда;
- Мост переменного тока Р5083 (Госреестр № 10321-85), 1 x 10-16 - 1 Ф,
100 Гц - 100 кГц, 0,02 - 5 %;
- Осциллограф цифровой Agilent MSO 6104A (Госреестр № 30681-05);
- Частотомер универсальный CNT-90 XL (Госреестр № 41567-09),
0,001 Гц - 300 МГц, ± 10-8 x f;
- Мультиметр Agilent 34410 A (Госреестр № 47717-11); 100 мВ - 1000 В,5и = ± 0,003 %;
- Осциллограф цифровой запоминающий Le Croy WavePre-740Zi-A (Госреестр № 49276-12); 1 - 4 ГГц;
- Вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100 В; 20 Гц - 1 ГГц; 5 = 0,2 %;
- Магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм - 100 МОм; 5 = 0,02 %;
- Магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом - 100 кОм; 5=0,02 %;
- Мера емкостей Р597 (Госреестр № 2684-70); 1пФ - 1 мкФ; 5=0,05 - 0,2 %.
Методы измерений с помощью калибраторов многофункциональных Fluke 5502A со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц и Fluke 5502E указаны в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Fluke 5502A со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц и Fluke 5502E
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 x 10-16 - 30 А».
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 x 10-8 до 25 А в диапазоне частот 20 - 1 x 106 Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1x10-2 - 3x109 Гц».
- Техническая документация фирмы «Fluke Corporation», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3917 |
| Поверителей | 28 |
| Актуальность данных | 19.11.2024 |
