Назначение
Акселерометры линейные трехкомпонентные АЛЕ 061 (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений.
Описание
Акселерометр состоит из чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП), объединенных в моноблок.
С целью предупреждения окисления мест пайки электрорадиоизделий к проводникам и контактным площадкам печатных плат внутренняя полость акселерометра через специальное отверстие заполняется аргоном. Герметизация прибора осуществляется путем пайки кожуха и крышки.
ЧЭ представляет собой три дифференциальных конденсатора, выполненные по технологиям микромеханики из монокристаллического кремния. При действии измеряемого ускорения в направлении измерительной оси акселерометра, подвижная пластина дифференциального конденсатора смещается относительно ее исходного положения, вследствие чего изменяются его емкости. Изменение емкостей преобразовывается во входном каскаде ЭП в пропорциональное изменение напряжения, которое усиливается усилителем постоянного тока. В ЭП предусмотрена возможность регулирования смещения нуля, коэффициента преобразования и амплитудно-частотной характеристики.

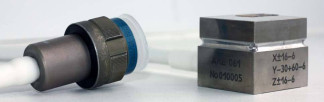

Общий вид акселерометра АЛЕ 061 представлен на рисунке 1.
Габаритно-установочные размеры акселерометра АЛЕ 061 представлены на рисунке 2.
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1. Условия эксплуатации представлены в таблице 2.
Таблица 1_
Наименование характеристики | Значение характеристики |
Диапазон измерений, м/с2 - по осям Х, Z; | ±16 |
- по оси Y | от минус 30 до плюс 60 |
Частотный диапазон измерений (ЧДИ), Гц | от 0 до 6 |
Смещение нуля, В - по осям Х, Z; | 2,5±0,1 |
- по оси Y | 1,7±0,1 |
Пределы допускаемой приведенной погрешности по каждой измеряемой оси, % | ±0,6 |
Коэффициент преобразования, В-с2/м - по осям Х, Z; | 0,07875...0,09625 |
- по оси Y | 0,03303...0,04037 |
Нелинейность амплитудно-частотной характеристики в ЧДИ, %, не более | ±2,0 |
Нелинейности статической характеристики преобразования, %, не более | 0,2 |
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
Комплектность
В комплект поставки входят:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.054 ФО;
- руководство по эксплуатации СДАИ.402139.054 РЭ.
Поверка
Поверка осуществляется в соответствии с методикой СДАИ.402139.054 МП «Акселерометр линейный трехкомпонентный АЛЕ 061. Методика поверки»,утвержденной ГЦИ СИ ОАО «НИИФИ» 12.11.2013 г.
Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n) град, погрешность ±(5+5sina/2) сек); мультиметр Agilent 34410A (диапазон (0,1 - 1000) В, погрешность ±(0,003+0,0005)%]); источник питания постоянного тока Б5-71/4м (диапазон (0,2 - 75) В, (0,1 - 4) А, ПГ ±(0,008иуст+0,1)В, ПГ ±(0,02Imax+0,05) А); градуировочный комплекс ТЕМП-2 (диапазон воспроизводимых линейных ускорений 5-1500 м/с2, относительная среднеквадратичная погрешность воспроизведения ускорений в диапазоне 10-100 м/с2 не более 0,2 %, в диапазоне 100-1500 м/с2 не более 0,03 %).
Сведения о методах измерений
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.054 РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛЕ 061
Технические условия СДАИ.402139.054 ТУ.
Рекомендации к применению
Осуществление деятельности в области измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
