| Номер в госреестре | 55807-13 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | ПДМ-300 |
| Изготовитель | Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»), г. Екатеринбург; Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»), г. Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 26.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы ПДМ-300 (далее - калибраторы или ПДМ-300) предназначены для:
• воспроизведения периода импульсов, имитирующего расход в проточной части вихреакустического измерительного преобразователя расхода (ИПР),
• измерений значений периода импульсов и силы тока, формируемых ИПР, и периода наработки ИПР,
• получения значений параметров ИПР, заданных пользователем при настройке калибратора, по цифровым интерфейсным каналам связи HART и RS-485,
• расчета погрешностей ИПР для определения (оценки) соответствия нормативной и технической документации,
• передачи на персональный компьютер (ПК) результатов измерений для оформления протоколов испытаний и поверки через интерфейс USB
при испытаниях и поверке вихреакустических ИПР имитационным методом.
Принцип действия ПДМ-300 основан на воспроизведении периода импульсов, имитирующего расход в проточной части ИПР, измерении периода импульсов и силы тока на выходах ИПР по шести или по трем точкам диапазона измерений ИПР с последующим расчетом погрешности измерений расхода ИПР в соответствии с его методикой поверки.
ПДМ-300 обеспечивает:
• выбор типа ИПР и настройку значений его характеристик, необходимых для проведения поверки;
• автономное питание ИПР напряжением (18±0,5) В постоянного тока мощностью не более 2 Вт при полном заряде аккумуляторов в течение 4 часов без подзарядки;
• индикацию на графическом жидкокристаллическом дисплее даты и времени, значений введенных констант и характеристик, результатов измерений и расчетов через меню с помощью 25-клавишной клавиатуры;
• сохранение в энергонезависимой памяти значений констант и характеристик ИПР, а так же результатов измерений в течение всего срока службы;
• обмен данными с ПК по цифровому интерфейсу USB 2.0.
По устойчивости и прочности к воздействию условий окружающей среды и механических нагрузок ПДМ-300 соответствует исполнениям B3, P1, V1 по ГОСТ Р 52931-2008.
ПДМ-300 соответствует степени защиты от проникновения воды и внешних твердых предметов IP50 по ГОСТ 14254-96.
В составе ПДМ-300 используется программное обеспечение, указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения ПДМ-300
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПДМ-300 | Т10.06.298 | 06.01 | 5BCB36F1 | CRC32 |
Доступ к изменению параметров и конфигурации ПДМ-300 защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Защита программного обеспечения ПДМ-300 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Программное обеспечение ПДМ-300 соответствует требованиям ГОСТ Р 8.654-2009

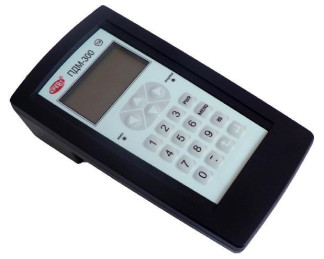

Внешний вид ПДМ-300 представлен на рисунке 1.
Рисунок 1 - Внешний вид ПДМ-300
Таблица 2 - Метрологические и технические характеристики ПДМ-300
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности, %: - воспроизведения периода импульсов амплитудой (6,5±0,5) В на нагрузке 2,7 кОм, в диапазоне от 2 мс до 900 с - измерений периода импульсов амплитудой (3 - 40) В и периода наработки в диапазоне от 2 мс до 900 с | ± 0,04 |
| Пределы допускаемой абсолютной погрешности измерений силы тока, мА: - в диапазоне (0 - 5) мА - в диапазоне (свыше 5 до 20) мА | ± 0,0025 ± 0,01 |
| Пределы допускаемой относительной погрешности расчета погрешностей ИПР, % | ± 0,5 |
| Питание - четыре NiMH аккумуляторных батареи размером АА номинальное напряжение, В емкость, А-ч потребляемый ток (без учета питания ИПР), мА, не более - источник постоянного тока напряжение, В потребляемый ток (с подзарядкой аккумуляторной батареи), А | 1,25 2,7 50 от 7,5 до 9 1 |
| Г абаритные размеры, мм, не более | 120х220х70 |
| Масса, кг, не более | 1,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре 30 °С, %, не более | от 5 до 40 от 84 до 106,7 95 |
| Средняя наработка на отказ, ч, не менее | 35000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель ПДМ-300 методом трафаретной печати.
Таблица 3 - Комплектность ПДМ-300
| Наименование | Обозначение | Кол-во |
| Калибратор ПДМ-300 | Т10.00.37 | 1 |
| Кабель РС-10 для подключения к ИПР Метран-300ПР | Т10.04.71 | 1 |
| Кабель РС-4 для подключения к ИПР Метран-300ПР | Т10.04.72 | 1 |
| Кабель USB для подключения к ПК | Т10.04.73 | 1 |
| Зарядное устройство | 1 | |
| Руководство по эксплуатации (с методикой поверки, представленной в разделе 6 «Поверка») | Т10.00.37РЭ | 1 |
| Диск с программным обеспечением и эксплуатационной документацией | Т10.06.296 | 1 |
| Сумка для упаковки калибратора и принадлежностей | - | 1 |
осуществляется в соответствии с разделом 6 «Поверка» документа «Калибраторы ПДМ-300. Руководство по эксплуатации. Т10.00.37 РЭ», утвержденным ФГУП «УНИИМ» в октябре 2013 г. Основные средства поверки:
• прибор для поверки вольтметров В1-12, диапазон изменений тока от 10- до 100 мА, погрешность 0,005 %;
• частотомер электронно-счетный Ч3-57,диапазон частоты от 0,1 Гц до 100 МГц, диапазон напряжения входного сигнала (0,1 - 10) В; относительная погрешность 5f = (|5 0| + |£вм • тизм|- ), где 50 - относительная погрешность по частоте внутреннего кварцевого генератора ± 210-8, - измеряемая частота, Гц, тизм - время счета частотомера, с;
• генератор импульсов Г6-15, диапазон частоты (1-100) Гц, абсолютная погрешность задания частоты 0,02/, выходной сигнал от 10 мВ до 10 В.
Методика измерений содержится в документе «Калибраторы ПДМ-300. Руководство по эксплуатации. Т10.00.37 РЭ».
Нормативные и технические документы, устанавливающие требования к калибраторам ПДМ-300
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4213-037-44147075-02. Калибраторы ПДМ-300. Технические условия.
При осуществлении мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 165 |
| Поверителей | 8 |
| Актуальность данных | 24.11.2024 |
