| Номер в госреестре | 55814-13 |
| Наименование СИ | Анализаторы углерода/ азота |
| Обозначение типа СИ | TruMac |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55814-13 |
| Наименование СИ | Анализаторы углерода/ азота |
| Обозначение типа СИ | TruMac |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы углерода/ азота TruMac (далее - анализаторы) предназначены для измерения массы углерода и азота в органических материалах различного происхождения от пищевых продуктов до минеральных объектов.
Принцип действия анализаторов основан на методе Дюма, суть которого заключается в быстром сжигании навески образца при высокой температуре в присутствии катализатора в атмосфере чистого кислорода в потоке гелия, с последующим анализом образующихся газообразных продуктов горения.
Предварительно взвешенная проба в лодочке, помещается в продувочную камеру, находящуюся на входе горизонтальной высокотемпературной печи. После удаления атмосферного газа абсорбированного на пробе, лодочка с пробой вставляется в печь, обычно нагретую до температуры 1050 °С. Полное окисление (сгорание) пробы обеспечивается созданием кислородной атмосферы в печи с использованием кислородного копья, которое направляет кислород прямо на пробу. Г азы, образовавшиеся в процессе горения, из печи попадают в электрохолодильник, где удаляется вода, которая также образовалась в процессе горения, без использования химических реагентов. После это полученный газ собирается в балластной емкости, из которой после завершения сжигания пробы отбирается аликвота для анализа азота. Из газа удаляются СО2, побочные продукты, влага, а оставшийся азот измеряется ячейкой теплопроводности.
Конструктивно анализаторы состоят из основного блока, системы подачи газов, керамической горизонтальной печи для сжигания образцов, колонок для восстановления азота, поглощения воды и оксида углерода. Для проведения измерений на анализаторе используют следующие газы: кислород чистотой не менее 99,999%, гелий чистотой не менее 99,999%, сжатый воздух или азот чистотой не менее 99,6% (без примеси масла, паров воды или пыли).
Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т. д. Окончательный результат выдается в весовых процентах или в других единицах измерения, заданных оператором. В результаты можно ввести поправку на влагу.
Анализаторы выпускаются двух моделей, которые отличаются измеряемыми характеристиками: модель TruMac N предназначена для измерения массы азота, а модель TruMac СN предназначена для измерения массы углерода и азота.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TruMac | TruMac | 1.хх | dfaf2a60dfaf5be 33f6a924befa3 acf | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

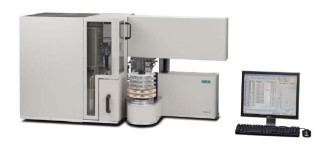

Фотография внешнего вида анализатора представлена на рисунке 1.
/ Рисунок 1 - Внешний вид анализатора азота/протеина TruMac Место нанесения знака поверки
| Наименование характеристик | Значения характеристик для модели | |
| TruMac N | TruMac CN | |
| Диапазон измерений массы азота, мг, (диапазон измерений массовой доли азота при массе пробы 1 г, %) | 0,02 - 300 (0,0020 - 30) | |
| Пределы допускаемой абсолютной погрешности измерений массы азота, мг | * ± (0,016+0,009 тн) | |
| Диапазон измерений массы углерода, мг, (диапазон измерений массовой доли углерода при массе пробы 1 г, %) | - | 0,02 - 200 (0,002 - 20) |
| Пределы допускаемой абсолютной погрешности измерений массы углерода, мг | - | * ± (0,016+0,012тн) |
| Питание: - напряжение, В - частота, Гц | 230 В (+10% / -15%, при макс. нагрузке) 50/60 | |
| Габаритные размеры, мм, не более | 920х1610х690 | |
| Масса, кг, не более | 198 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | от 15 до 35 80 | |
| * Примечание - тн - масса азота (углерода) в пробе, мг | ||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 31-241-2013) | 1 |
осуществляется по документу МП 31-241-2013 «ГСИ. Анализаторы углерода/азота TruMac. Методика поверки», утвержденному ФГУП «УНИИМ» 07.05.2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава ЭДТА ГСО 9113-2008 (массовая доля углерода 40,8 %, абс. погрешность ± 0,1 %; массовая доля азота 9,5 %, абс. погрешность ± 0,06 %);
- весы лабораторные электронные I (специального) класса точности.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам углерода/азота TruMac
Техническая документация изготовителя «LECO Corporation» (США)
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
