Газоанализаторы кислорода LAMTEC мод. LT, 55816-13

55816-13
Карточка СИ
Номер в госреестре 55816-13
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ LAMTEC мод. LT
Изготовитель "LAMTEC Mess- und Regeltechnik fur Feuerungen GmbH & Co. KG", Германия
Год регистрации 2013
Срок свидетельства 29.10.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость

Газоанализаторы кислорода LAMTEC модели LT Назначение средства измерений

Газоанализаторы кислорода LAMTEC модели LT предназначены для измерения объемной доли кислорода в отходящих газах топливосжигающих установок и в других негорючих газах.

Описание

Газоанализаторы кислорода LAMTEC модели LT (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов электрохимический метод с использованием тверодотельного чувствительного элемента на основе ZrO2;

Способ отбора пробы - диффузионный.

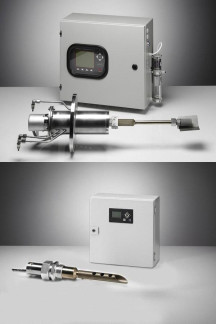

Газоанализаторы выпускаются в следующих исполнениях:

-    общепромышленных многоблочных LT1, LT2, LT3 с измерительными зондами типа KS1, KS1D, KS1D-K или высокотемпературным зондом KS1D-HT

-    общепромышленном моноблочном LT10

-    взрывозащищенных многоблочных LT2-Ex и LT3-Ex с измерительными зондами типа KS1D-Ex (модель зонда KS1D-Ex1 для LT2-Ex и модель зонда KS1D-Ex2 для LT3-Ex).

Газоанализаторы в многоблочном исполнении состоят из выносного измерительного зонда и блока управления (блока электронной обработки информации).

Измерительный зонд газоанализатора предназначен для монтажа непосредственно в объект (in-situ), внутри которого необходимо проводить измерения (топливосжигающая установка, труба для отвода отходящих газов и т. п.).

Блок управления предназначен для приема, обработки и отображения измерительной информации, поступающей от измерительного зонда.

В одноблочном исполнении блок управления и измерительный зонд совмещены в едином корпусе и устанавливаются непосредственно в месте измерений.

Блок управления (в зависимости от исполнения) имеет выходные сигналы:

-    показания жидкокристаллического цифрового дисплея;

-    выходной унифицированный аналоговый токовый сигнал (0-20) мА или (4-20) мА;

-    цифровой выход RS-232, RS-485, FIELDBUS (по дополнительному заказу);

-    релейные выходы типа "сухой контакт" (по дополнительному заказу).

В состав газоанализатора может входить блок управления контрольным и эталонным газом (пневматический блок).

В состав газоанализаторов исполнений LT1, LT2, LT3 входят:

1)    блоки управления моделей LT1, LT2 и LT3 (для настенного монтажа, а также для установки в стандартную стойку 19" или на монтажной плате);

2)    измерительные зонды (модели LS1, LS2, KS1, KS1D, KS1D-K и KS1D-HT -высокотемпературный зонд).

В состав газоанализаторов исполнений LT2-Ex и LT3-Ex (взрывозащищенные версии) входят:

1)    блоки управления моделей LT2-Ex и LT3-Ex;

2)    измерительные зонды типа KS1D-Ex (модели KS1D-Ex1 и KS1D-Ex2).

Маркировка взрывозащиты комплектующих газоанализаторов моделей LT2-Ex и LT3-Ex:

-    блока управления LT2-Ex    1Ex d IIC T4

-    блока управления LT3-Ex    1Ex d IIC T6

-    измерительных зондов типа KS1D-Ex , модели KS1D-Ex1 и KS1D-Ex2 1Ex d II C T4 X

Ц

lr

Рисунок 8 - Газоанализатор модели LT10 (одноблочный)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в отходящих газах топливосжигающих установок.

Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т. д.

ПО выполняет следующие функции:

-    прием, обработка и отображение измерительной информации от первичных измерительных преобразователей;

-    корректировка нулевых показаний и чувствительности по каждому каналу;

-    формирование выходных сигналов (аналогового и цифрового) и передача данных;

-    сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

-    автоматическая диагностика состояния газоанализатора.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран наименования программного обеспечения и номера версии (идентификационного номера) программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

LT1

5v009a

0x91ad555d

CRC32

LT2 / LT2-Ex

1v54

0х15Ьасе04

CRC32

LT3 / LT3-Ex

0v103

0x7c10dff1

CRC32

LT10

5v23a

0x5cebb8e1

CRC32

Примечание - номер версии Г суммы, указанное в таблице, с

О должен быть не ниже указанной в таблице. З тносится только к файлу ПО соответствующей

Значение контрольной версии.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Лист № 6 Всего листов 9

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

Блок

управ

ления

Измери

тельный

зонд

Диапазон

показаний

объемной

доли

кислорода,

%

Диапазон

измерений

объемной

доли

кислорода,

%

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний, с

Наименьший

разряд

показаний,

объемная

доля

кислорода, %

абсолютной,

объемная

доля

кислорода,

%

относительной,

%

LT1

LS1

От 0 до 21

От 0 до 21

± 0,2

-

20 (T90)

0,002

LT2

LS2,

KS1D-K

От 0 до 21

От 0 до 6

± 0,3

-

20 (T90)

0,1 % в диапазоне от 0 до 18 %

Св. 6 до 21

± 5

1 % в диапазоне свыше 18 % до 21%

LT3

KS1D

KS1D-

HT

От 0 до 25

%

От 0 до 6

± 0,3

-

20 (T90)

0,1 % в диапазоне от 0 до 18 %

Св. 6 до 25

± 5

1 % в диапазоне свыше 18 до 25 %

LT10

-

От 0 до 25

От 0 до 25

± 0,2

-

20 (T90)

0,01

LT2-

Ex

KS1D-

Ex1

От 0 до 25

От 0 до 3

± 0,3

-

10 (T60)

0,1 % в диапазоне от 0 до 18 %

Св. 3 до 25

± 10

1 % в диапазоне свыше 18 до 25 %

LT3-

Ex

KS1D-

Ex2

От 0 до 30

От 0 до 3

± 0,3

-

10 (T60)

0,1 % в диапазоне от 0 до 18 %

Св. 3 до 30

± 10

1 % в диапазоне свыше 18 до 30 %

Лист № 7 Всего листов 9

2)    Пределы допускаемой вариации выходного сигнала газоанализатора, в долях

от пределов допускаемой основной погрешности    0,2

3)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в диапазоне от 0 0С до плюс 60

0С, в долях от пределов допускаемой основной погрешности    0,5

4)    Диапазон показаний объемной доли оксида углерода, млн-1

от 0 до 1000 60

230 В + 10 % / - 15 %

5)    Время прогрева газоанализатора, мин, не более

6)    Напряжение питания переменным током частотой 50/60 Гц, или 115 В + 10 % / - 15 %.

7)    Потребляемая электрическая мощность В • А, не более (без модулей нагрева), не более 310

8)    Габаритные размеры и масса элементов газоанализатора приведены в таблицах 3 и 4.

Таблица 3 - Габаритные размеры и масса блоков управления газоанализатора

Обозначение элемента газоанализатора

Габаритные размеры, мм, не более

Масса, кг, без зонда

высота

ширина

длина

LT1

170

400

250

17,2

LT2

150

400

300

10,0

LT3

300

300

120

6,0

LT10, стандартная длина зонда 1000 мм

300

395

330

30,0 (в комплекте с зондом)

LT2-Ex

500

300

200

15.0

LT3-Ex

276

276

217

15,0

- Габаритные размеры и масса измерительных зондов

Таблица 4 газоанализатора

Обозначение элемента газоанализатора

Габаритные размеры, мм, не более

Масса, кг

**

высота

ширина

Длина *

LS1

050

-

150;300;400;1000

Х

LS2, LS2K с фланцем DN6E /PN6

140

220

500;1000;1500

Х

KS1D-K с фланцем DN6E /PN6

080

-

500;1000;1500

Х

KS1D -HT с фланцем DN6E /PN6

080

-

500;750;1000

Х

KS1D-Ex1 без отборной трубки

0 245

-

230

Х

KS1D-Ex2

0 245

-

500;860

Х

Примечания:

1)    * - по заказу может быть осуществлена поставка зондов различной длины;

2)    ** - масса измерительного зонда варьируется в зависимости от длины измерительного зонда.

9)    Срок службы, лет, не менее

10)    Средняя наработка на отказ, ч

7

20 000

Рабочие условия эксплуатации

-    диапазон температуры окружающей и контролируемой сред,

блок управления    от минус 20 до плюс 60

измерительный зонд    до 450 или до 1400 (с охлаждающей трубкой)

-    диапазон атмосферного давления (для блока управления), кПа    от 84 до 106,7

-    диапазон относительной влажности при температуре 25 0С, %,    до 95

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора в виде наклейки.

Комплектность

Таблица 5 - Комплектность

Обозначение

Наименование

Количество, шт.

LT1, LT2, LT3, LT10, LT2-Ex, LT3-Ex

Блок управления

1 (модель по заказу)

LS1, LS2, LS2K, KS1D, KS1D-Ex, KS1D-HT

Измерительный зонд

1 (модель по заказу)

KS1-DK

Блок управления зондом

1 (по заказу)

Комплект электрических и пневматических кабелей

1 компл.

Руководство по эксплуатации

1 экз.

МП-242-1626-2013

Методика поверки

1 экз.

Поверка

осуществляется по документу МП-242-1626-2013 "Газоанализаторы кислорода LAMTEC модели LT. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «30» августа 2013 г.

Основные средства поверки: стандартные образцы состава газовые смеси кислород - азот (ГСО 3726-87) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы кислорода LAMTEC модели LT. Методика выполнения измерений», 2013 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода LAMTEC модели LT

1)    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3)    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4)    Техническая документация фирмы «LAMTEC MeB- und Regeltechnik fur Feuerungen GmbH & Co KG».

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.

55816-13
Номер в ГРСИ РФ:
55816-13
Производитель / заявитель:
"LAMTEC Mess- und Regeltechnik fur Feuerungen GmbH & Co. KG", Германия
Год регистрации:
2013
Cрок действия реестра:
29.10.2024
