Назначение
Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X предназначены для измерения объемной доли и довзрывоопасной концентрации горючих газов во взрывоопасных зонах, объемной доли кислорода, водорода, диоксида углерода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Описание
Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X (далее - газоанализаторы) являются автоматическими приборами непрерывного действия.
Модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL являются одноканальными, модификация ULTIMA X3 - является многоканальной (до 3-х измерительных каналов).
Газоанализаторы модификации ULTIMA X представляют собой многоканальный контроллер ULTIMA X3 с подключенными к нему первичными измерительными преобразователями газоанализаторов ULTIMA XE, ULTIMA XIR, ULTIMA XL.
Газоанализаторы выполнены в виде соединенных друг с другом блоков - блока электроники и сенсора. Сенсор газоанализаторов может быть присоединен к блоку электроники газоанализатора непосредственно резьбовым соединением, или с помощью кабеля (для удаленного монтажа).
Модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3 отличаются возможностью подключения различных сенсоров и конструктивно. Принцип действия газоанализаторов указан в таблице 1.
Таблица 1 - Принцип измерений газоанализаторов
| Модификация | Принцип действия (тип | сенсора) | |
| | электрохимический | термокаталитический | инфракрасный |
| ULTIMA XE | + | + | - |
| ULTIMA XIR | - | - | + |
| ULTIMA XL | + | + | + |
| ULTIMA X3 | + | + | + |
| Примечания: 1) Знак «+» означает возможность работы газоанализатора с сенсором указанного типа, |
| знак «-» - сенсор не используется. 2) Одновременно в газоанализатор (кроме ULTIMA X ) может быть установлен сенсор |
| только одного типа. | | | |
Газоанализаторы обеспечивают:
- выдачу измерительной и служебной информации на жидкокристаллический дисплей - для ULTIMA XE, ULTIMA XIR, ULTIMA X3;
- выдачу унифицированного аналогового токового сигнала (4-20) мА;
- коммутацию реле тревоги (по дополнительному заказу для ULTIMA XE, ULTIMA XIR, ULTIMA X3);
- выдачу цифрового сигнала по протоколу HART для ULTIMA XL (по дополнительному заказу для ULTIMA XE и ULTIMA XIR, ULTIMA X3).
Лист № 2 Всего листов 12
Для уменьшения количества кабельных линий газоанализаторы модификации ULTIMA X могут объединяться в единую сеть с обменом данными по протоколу ModBUS RTU (до 31 контроллера и 93 сенсоров).
- Для проведения работ по техническому обслуживанию газоанализаторов в комплект поставки могут быть включены калибратор ULTIMA или контроллер ULTIMA. Газоанализаторы позволяют устанавливать три порога срабатывания сигнализации, при достижении которых срабатывает световая сигнализация.
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрывозащиты:
| - ULTIMA XE Ex d IICT4 | Gb, Ex d ibIIC T6Gb, Ex d ia | IIC | T6 | Gb |
| - ULTIMA XE c HART модемом | Ex d ib IIC T4 Gb, Ex d ia | IIC | T4 | Gb |
| - ULTIMA XL | Ex d IIC T6 Gb или Ex d ib | IIC | T6 | Gb |
| - ULTIMA XIR | Ex d | IIC | T5 | Gb |
| - Блок электроники ULTIMA XIR | Ex d | IIC | T5 | Gb |
| - Газоаналитический сенсор ULTIMA XIR | Ex d | IIC | T5 | Gb |
| - Блок электроники ULTIMA XL, без HART модема | Ex d | IIC | T6 | Gb |
| - Блок электроники ULTIMA XL, c HART модемом | Ex d ib | IIC | T6 | Gb |
| - Газоаналитический сенсор ULTIMA X | Ex d | IIC | T4 | Gb |
| - Блок электроники ULTIMA XE: | | | | |
| без HART модема и барьера искробезопасности | Ex d | IIC | T5 | Gb |
| с HART модемом и без барьера искробезопасности | Ex d ib | IIC | T4 | Gb |
| без HART модема с барьером искробезопасности | Ex d ia | IIC | T5 | Gb |
| - Газоаналитический сенсор ULTIMA XE OX/TOX* | Ex d ia | IIC | T4 | Gb |
Примечание * - Барьер безопасности встраивается в коробки блока электроники газоанализатора ULTIMA XE
- калибратор и контролер ULTIMA Ex ib IIC T3, T4, T5 Gb и Ex ib IIC T4 Gb
- соединительные коробки ULTIMA X Series Junction Box Ex d IIC U, Ex t III C U Уровень защиты от внешних воздействий по ГОСТ 14254-96 IP 66.

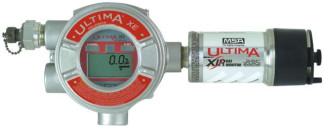

Внешний вид газоанализаторов представлен на рисунке 1.
г) Газоанализатор модификации ULTIMA XL c сенсором Х!Я
д) Газоанализатор модификации ULTIMA X
Рисунок 1 - Внешний вид газоанализаторов ULTIMA X модификации ULTIMA XE, ULTIMA XIR,
ULTIMA XL, ULTIMA X3
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой релейных выходов;
- диагностику аппаратной и программной частей газоанализатора.
Программное обеспечение идентифицируется:
- при включении газоанализаторов (для ULTIMA XE, ULTIMA XIR, ULTIMA X3);
- по запросу через интерфейс HART или RS-485 (Modbus RTU - ULTIMA X3) (при наличии).
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ULTIMA XE | SK10000014157 | 3.5E | 0xED6A | Pure additive 16bit |
| ULTIMA XIR | SK10000014157 | 3.5E | 0xED6A | Pure additive 16bit |
| ULTIMA XL | SK3068-1034 | 1.2 | 0x074A | Pure additive 16bit |
| ULTIMA X3 | SK10000021164 | 3.4E | 0x0566 | Pure additive 16bit |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам прошивок указанных в таблице версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
Технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ULTIMA X приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики для газоанализаторов с термокаталитическими сенсорами XE для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Номинальное время установления показаний Т09 ном, с |
| % НКПР | объемной доли, % |
| Метан (СН4) | От 0 до 50 | От 0 до 2,2 | ± 5 | 35 |
| Этан (C2H5) | От 0 до 50 | От 0 до 1,25 | ± 5 | 30 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Номинальное время установления показаний 70,9 ном, с |
| % НКПР | объемной доли, % |
| Пропан (С3Н8) | От 0 до 50 | От 0 до 0,85 | ± 5 | 55 |
| н-бутан (С4Н10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 38 |
| Изобутан (i-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 | 36 |
| н-пентан (С5Н12) | От 0 до 50 | От 0 до 0,7 | ± 5 | 65 |
| Гексан (С6Н14) | От 0 до 50 | От 0 до 0,5 | ± 5 | 28 |
| Этилен (С2Н4) | От 0 до 50 | От 0 до 1,15 | ± 5 | 27 |
| Ацетилен (C2H2) | От 0 до 50 | От 0 до 1,15 | ± 5 | 25 |
| Водород (Н2) | От 0 до 50 | От 0 до 2,0 | ± 5 | 15 |
| Аммиак (NH3) | От 0 до 33 | От 0 до 5 | ± 5 | 60 |
| Пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 | 30 |
| Циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 47 |
| Ксилол (С6Н4(СН3)2) | От 0 до 50 | От 0 до 0,5 | ± 5 | 55 |
| Примечания: 1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент; 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР; 3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99; 4) Номинальное время установления показаний указано при расходе поверочной газовой смеси 1,0 дм /мин. |
Таблица 4 - Метрологические характеристики для газоанализаторов с электрохимическими сенсорами XE для измерения объемной доли кислорода, водорода и вредных газов
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний 7 с 0,9 ном |
| абсолютной | относитель ной |
| Кислород (O2) | От 0 до 10,0 % | От 0 до 10,0 % | ± 0,5 % | - | 50 |
| От 0 до 25,0 % | От 0 до 25,0 % | ± 0,5 % | - |
| Оксид углерода (CO) | От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 100 млн-1 | - | ± 10 % |
| От 0 до 500 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 500 млн-1 | - | ± 10 % |
| От 0 до 1000 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 1000 -1 млн | - | ± 10 % | 30 |
| Арсин (AsH3) | От 0 до 2,0 млн-1 * | От 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 75 |
| Цианистый водород (HCN) | От 0 до 50 млн-1 * | От 0 до 10 млн-1 | ± 2 млн-1 | | 75 |
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T с 1 0,9 ном з ^ |
| абсолютной | относитель ной |
| Водород (Н2) | От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 100 млн-1 | - | 120 |
| Сероводород (H2S) | От 0 до 10 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | 30 |
| От 0 до 50 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - |
| От 10 до 50 млн-1 | - | ± 15 % |
| От 0 до 100 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - |
| Св. 10 до 100 млн-1 | - | ± 15 % |
| От 0 до 500 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - |
| Св. 10 до 500 млн-1 | - | ± 15 % |
| Оксид азота (NO) | От 0 до 100 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | 30 |
| Св. 4 до 100 млн-1 | - | ± 20 % |
| Фосфин (РН3) | От 0 до 2,0 млн-1 * | От 0 до 2,0 млн-1 | ± 0,2 млн-1 | | 75 |
| Хлористый водород (HCl) | От 0 до 50 млн-1 | От 0 до 3 млн-1 | ± 0,6 млн-1 | - | 70 |
| Св. 3 до 50 млн-1 | - | ± 20 % |
| Аммиак (NH3) | От 0 до 50 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - | 300 |
| Св. 20 до 50 млн-1 | - | ± 20 % |
| От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - |
| Св. 20 до 100 млн-1 | - | ± 20 % |
| От 0 до 1000 -1 * млн * | От 0 до 50 млн-1 | ± 10 млн-1 | - |
| Св. 50 до 1000 -1 млн | - | ± 20 % |
| Хлор (Cl2) | От 0 до 5 млн-1 | От 0 до 0,3 млн-1 | ± 0,06 млн-1 | - | 90 |
| Св. 0,3 до 5 млн-1 | - | ± 20 % |
| От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 2,0 млн-1 | - | 120 |
| От 0 до 20 млн-1 * | От 0 до 20 млн-1 | ± 3,0 млн-1 | - | 120 |
| Фтористый водород (HF) | От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 1 млн-1 | | 120 |
| Диоксид азота (NO2) | От 0 до 10 млн-1 | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 60 |
| Св. 1 до 10 млн-1 | - | ± 20 % |
| Диоксид серы (SO2) | От 0 до 25 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | 60 |
| Св. 4 до 25 млн-1 | - | ± 20 % |
| От 0 до 100 -1 * млн * | От 0 до 100 млн-1 | ± 15 млн-1 | - | 60 |
| Примечание - диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов |
Лист № 7 Всего листов 12
Таблица 5 - Метрологические характеристики для газоанализаторов с инфракрасными сенсорами XIR для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Поверочный компонент / кривая линеаризации |
| объемной доли, % | % НКПР |
| абсолютной, % НКПР | относительной, % |
| Метан (СН4) | От 0 до 2,2 Св. 2,2 до 4,4 | От 0 до 50 Св. 50 до 100 | ± 5 | ± 10 | метан / 1 (метан) |
| Этан (C2H6) | От 0 до 1,25 Св. 1,25 до 2,5 | От 0 до 50 Св. 50 до 100 | ± 5 | ± 10 | этан / 3 (этан) |
| Пропан (С3Н8) | От 0 до 0,85 Св. 0,85 до 1,7 | От 0 до 50 Св. 50 до 100 | ± 5 | ± 10 | пропан / 2 (пропан) |
| н-бутан (С4Н10) | От 0 до 0,7 Св. 0,7 до 1,4 | От 0 до 50 Св. 50 до 100 | ± 5 | ± 10 | бутан / 4 (бутан) |
| Изобутан (i-C4H10) | От 0 до 0,65 | От 0 до 50 | ± 5 | - | изобутан / 4 (бутан) |
| н-пентан (С5Н12) | От 0 до 0,7 | От 0 до 50 | ± 5 | - | пентан / 2 (пропан) |
| Гексан (С6Н14) | От 0 до 0,5 | От 0 до 50 | ± 5 | - | гексан / 6 (гексан) |
| Этилен (С2Н4) | От 0 до 1,15 | От 0 до 50 | ± 5 | - | этилен / 8 (этилен) |
| 2-бутанон (метил этил ке-тон, C4H8O) | От 0 до 0,9 | От 0 до 50 | ± 8 | | пропан / 2 (пропан) |
| Ацетон (C3H6O) | От 0 до 1,25 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| 1,3-бутадиен (C4H6) | От 0 до 0,7 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| Диэтиловый эфир (C4H10O) | От 0 до 0,85 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Этанол (этиловый спирт, C2H5OH) | От 0 до 1,55 | От 0 до 50 | ± 8 | | пропан / 6 (гексан) |
| Этиленоксид (C2H4O) | От 0 до 1,3 Св. 1,3 до 2,6 | От 0 до 50 Св. 50 до 100 | ± 8 | ± 16 | этиленоксид / 6 (гексан) |
| 2-пропанол (изопропиловый спирт, CHsCH(OH)CH3 | От 0 до 1,0 | От 0 до 50 | ± 8 | | пропан / 6 (гексан) |
| Пропилен оксид (C3H6O) | От 0 до 0,95 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Толуол (С6Н5СН3) | От 0 до 0,55 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| Циклопентан (C5H10) | От 0 до 0,7 | От 0 до 50 | ± 8 | - | циклопентан / 7 (циклопентан) |
| Изобутилен (i-C4H8) | От 0 до 0,8 | От 0 до 50 | ± 8 | - | пропан / 6 (гексан) |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Поверочный компонент / кривая линеаризации |
| объемной доли, % | % НКПР |
| абсолютной, % НКПР | относительной, % |
| Метанол (метиловый спирт, CH3OH) | От 0 до 2,75 | От 0 до 50 | ± 8 | | пропан / 3 (этан) |
| Циклогексан (C6H12) | От 0 до 0,6 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Ксилол (С6Н4(СН3)2) | От 0 до 0,5 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Примечание: 1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент; 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР; 3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99; 4) Номинальное время установления показаний T09 ном 30 с (при расходе газовой смеси 1,0 дм1/мин). |
Таблица 6 - Метрологические характеристики для газоанализаторов с инфракрасными сенсорами XIR для измерения объемной доли диоксида углерода
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % | Номинальное время установления показаний T 0,9 ном |
| Диоксид углерода (СО2) | От 0 до 2 | ± 0,1 | 45 |
| От 0 до 5 | ± 0,2 |
Лист № 9 Всего листов 12
10) Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В
24 +5
160
24
200
350
55
530
600
11) Потребляемый ток (при номинальном напряжении питания 24 В), не более, мА:
- ULTIMA XE для горючих газов
- ULTIMA XE для кислорода и вредных газов
- ULTIMA XIR
- ULTIMA XL для горючих газов
- ULTIMA XL для кислорода и вредных газов
- ULTIMA XL с инфракрасным сенсором
- ULTIMA X3
12) Габаритные размеры и масса газоанализаторов не более указанных в таблице 7.
Таблица 7
| Модификация газоанализатора | Габаритные размеры, мм | Масса, кг |
| Высота | Длина | Ширина | |
| ULTIMA XE, ULTIMA Х3* | 262 | 100 | 162 | 5,00 |
| ULTIMA XIR, ULTIMA Х3* | 150 | 100 | 320 | 4,75 |
| ULTIMA XL, ULTIMA Х3** | 223 | 103 | 179 | 3,49 |
| ULTIMA XL с инфракрасным сенсором | 159 | 104 | 288 | 3,64 |
| * основной блок ULTIMA X3 с сенсором указанной модификации ** блок ULTIMA X используется как корпус для удаленного монтажа. |
13) Средняя наработка на отказ, ч 20 000 Примечание - без учета срока службы сенсоров.
14) Средний срок службы газоанализатора, лет 10 (без учета срока службы сенсоров)
15) Срок службы сенсоров при нормальных условиях эксплуатации, лет, не менее:
- термокаталитические XE, XL на горючие газы 3
- электрохимические XE, XL на кислород, водород и вредные газы 2
- инфракрасные XIR на горючие газы и диоксид углерода 3 Примечание - срок службы сенсоров NH3 с диапазоном измерений от 0 до 100 млн-1
уменьшается на 10% от номинала на каждые 200 млн-1/час воздействия определяемого компонента, сенсора NH3 с диапазоном измерений от 0 до 1000 млн-1 уменьшается на 10% от номинала на каждые 1500 млн-1/час воздействия.
Условия эксплуатации Условия эксплуатации газоанализаторов приведены в таблице 8.
Таблица 8 - Условия эксплуатации
| Модификация газоанализатора | Диапазон температуры окружающей и анализируемой сред, °С | Относительная влажность при температуре 25 °С (без конденсации), % | Диапазон атмосферного давления, кПа |
| ULTIMA XE, ULTIMA XL, ULTIMA X для кислорода и вредных газов, кроме аммиака (NH3) | от 0 до плюс 40 * | от 35 до 95 | от 80 до 120 |
| Модификация газоанализатора | Диапазон температуры окружающей и анализируемой сред, °С | Относительная влажность при температуре 25 °С (без конденсации), % | Диапазон атмосферного давления, кПа |
| ULTIMA XE, ULTIMA XL, ULTIMA X3 для аммиака (NH3) | от 0 до плюс 30 * | от 35 до 95 | от 80 до 120 |
| ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3 для горючих газов с термокаталитическим и инфракрасным сенсором | от минус 40 до плюс 60 | от 5 до 95 |
| Примечание - * - в соответствии с сертификатом соответствия № РОСС.^.Г 27.12.2011 г., выданным НАНИО «ЦСВЭ», газоанализаторы допущены к эксплуатаь. не температур от минус 40 oC до 60 oC, при этом в предельных условиях эксплуатац ных в таблице, метрологические характеристики газоанализатора не нормированы. | Б05.В03804 от щи в диапазо-щи не указан- |
Знак утверждения типа
Знак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- на лицевую панель газоанализатора.
Комплектность
Комплект поставки газоанализатора указан в таблице 9.
Таблица 9 - Комплект поставки
| Наименование | Обозначение | Количество |
| Газоанализатор, включая сенсор с защитным колпачком | ULTIMA XE или ULTIMA XIR или ULTIMA XL или ULTIMA X3 | 1 шт. * |
| Калибратор (и/или контроллер) | ULTIMA | 1 шт. * |
| Монтажный набор | | 1 шт. * |
| Дистанционная коробка | | 1 шт. * |
| Руководство по эксплуатации | В зависимости от поставляемой модификации | 1 экз. |
| Методика поверки | МП-242-1628-2013 | 1 экз. |
| Примечание - * по заказу |
Поверка
осуществляется по документу МП-242-1628-2013 "Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "05" августа 2013 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовыми смесями в баллоне под давлением, выпускаемой по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013 ТУ;
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В по ШДЕК 418313 800ТУ;
- установка высшей точности "УВТ-Ар" (регистрационный номер № 59-А-89) для получения ГС As^-воздух;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух.
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3
1) ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2) ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические требования
3) ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4) ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
5) ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
6) ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
7) Техническая документация фирмы "Mine Safety Appliances Company", США.
8) Техническая документация фирмы “MSA AUER GmbH”, Германия.
Рекомендации к применению
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
Всего листов 12
