ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства измерения, защиты и управления SEPAM 1000+ серии 80 NPP Назначение средства измерений
Устройства измерения, защиты и управления SEPAM 1000+ серии 80 NPP (далее устройства SEPAM) предназначены для измерений параметров электрических сетей (напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока; активной, реактивной и полной мощности, коэффициента мощности), защиты и управления электрооборудованием электростанций, подстанций и распределительных электрических сетей.
Описание
Принцип действия устройств SEPAM основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды, отображении результатов измерений на дисплее, передачу полученных кодов для дальнейшей работы с различными устройствами автоматизации, а также выдачу команд управления посредством релейных выходов после обработки полученных кодов посредством внутреннего ПО.
Устройства SEPAM состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Питание обеспечивается от источника питания постоянного тока 24 - 250 В. Клавиатура на лицевой панели позволяет изменять настройки устройств SEPAM и отображение на дисплее всех измеряемых и вспомогательных величин. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее устройства SEPAM или на дисплее компьютера с помощью программных пакетов, поставляемых по отдельному заказу. Для расширения функциональных возможностей к устройству SEPAM могут быть подключены датчики тока типа LPCT (GLP1; CLP2; CLP3; TLP160; TLP190) и функциональные модули МЕТ 148-2, МSA 141. Устройства SEPAM в сочетании с первичными преобразователями температуры, такими как: датчики температуры Pt100; Ni100 и Ni120, обеспечивают преобразование в коды значения температуры соответствующих термопар.

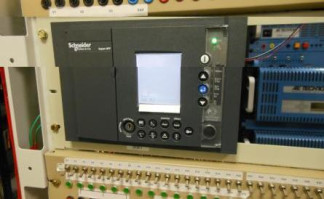

Внешний вид устройств измерения, защиты и управления SEPAM 1000+ серии 80 NPP представлен на рисунке 1.
рис.1
Пломбирование устройств после поверки осуществляется в виде наклейки на стенку корпуса (указано стрелкой).
Программное обеспечение устройств измерения, защиты и управления SEPAM 1000+ серии 80 NPP состоит из встроенного программного обеспечения (ВПО) и программы параметрирования SFT 2841. ВПО состоит из двух модулей (Base и Application) и является встроенным и выполняет функции управления режимами работы устройств. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее устройств или на дисплее компьютера.
К метрологически значимой части программного обеспечения относится программа прошивки прибора (ВПО), которая защищена специальным ключом с шифрованным кодом и устанавливается в процессе производства изделия. Доступ к ней не возможен без нарушения пломб и вскрытия прибора.
Программирование сервисных и интерфейсных функций осуществляется с помощью программного обеспечения SFT 2841 через встроенные разъемы RS485/RS482.
Прикладные программы не содержат метрологически значимых частей.
Идентификационные данные программного обеспечения устройств представлены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВПО SEPAM 1000+ серии 80 NPP | Base | v7.xx* | е75ё22ет3А8ё825 897её75а7889В4** | MD5 |
Application | v6.xx | - | - |
Примечание * - где хх > 20 ** для версии v7.20 |
Уровень защиты программного обеспечения устройств от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик устройств.
Технические характеристики
Основные технические и метрологические характеристики устройства измерения, защиты и управления SEPAM 1000+ серии 80 NPP приведены в таблице 2.
Таблица 2
Наименование величины | Значения характеристик |
Диапазон измерений переменного напряжения, В | 0,05-1,2 ином, где ином либо 100, либо 220 |
Пределы допускаемой приведенной погрешности измерений переменного напряжения, % | ±0,5 |
Диапазон измерений силы переменного тока, А | 0,02-4 1ном, где 1ном либо 1, либо 5 |
Пределы допускаемой приведенной погрешности измерений силы переменного тока, % | ±0,5 |
Диапазон измерений частоты переменного тока, Гц | 25 - 65 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
Диапазон измерений угла сдвига фаз, градус | 0 - 359 |
Наименование величины | Значения характеристик |
Пределы допускаемой абсолютной погрешности измерений угла сдвига фаз, градус | ±2,0 |
Пределы допускаемой приведенной погрешности измерений активной, реактивной и полной мощности, % | ±1,0 |
Диапазон измерений коэффициента мощности | минус 1 - 1 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности | ±0,01 |
Диапазон измерений коэффициента гармоник напряжения (Uthd), % | 0 - 100 |
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник напряжения (Uthd), % | ±1,0 |
Диапазон измерений коэффициента гармоник тока (Ithd), % | 0 - 100 |
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник тока (Ithd), % | ±1,0 |
Г абаритные размеры (ширина х высота х глубина), мм, не более | 264x222x210 |
Масса, кг, не более | 4,6 |
Дополнительный функциональный модуль МЕТ 148-2 предназначен для подключения температурных датчиков К одному модулю можно подключить датчики только одного типа. Основные технические характеристики модуля приведены в таблице 3.
Таблица 3
Наименование характеристики | Значение характеристики |
Число измерительных каналов модуля МЕТ 148-2 | 8 |
Типы используемых температурных датчиков | Pt100, Ni100, Ni120 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
Г абаритные размеры (высота x ширина x глубина), мм | 144x88x30 |
Масса, кг, не более | 0,2 |
Дополнительный функциональный модуль МБЛ 141 предназначен для преобразования результатов измерения базового блока устройства SEPAM в стандартизованный аналоговый сигнал. Основные технические характеристики модуля приведены в таблице 4.
Таблица 4
Наименование характеристики | Значение характеристики |
Число измерительных каналов модуля МSA 141 | 1 |
Диапазон выходных сигналов, мА | 0 - 10; 0 - 20; 4 - 20, 0 - 1 в зависимости от настройки |
Предел допускаемой приведенной погрешности задания выходных сигналов, % | ±0,5 |
Г абаритные размеры (высота x ширина x глубина), мм | 144x88x30 |
Масса, кг, не более | 0,2 |
Условия применения:
- температура окружающего воздуха от минус 25 до 70 °С;
- относительная влажность до 93 % при температуре 40 °С;
- атмосферное давление от 60 до 106,7 кПа ((460 - 800) мм рт. ст.)
Знак утверждения типа
Знак утверждения типа наносится на корпус устройств в виде наклейки и на паспорт типографским способом.
Комплектность
Устройство, паспорт, методика поверки, упаковочная коробка.
Поверка
осуществляется по документу МП 2203-0269-2013 «Устройства измерения, защиты и управления SEPAM 1000+ серии 80 NPP Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2013 г.
Основные средства поверки:
Установка поверочная универсальная «УППУ-МЭ 3.1 или аналогичная, со следующими основными техническими характеристиками: диапазон регулирования напряжения 1 -500 В, диапазон регулирования тока 0.005-100 А, погрешность измерения тока: ± [0,01+0,005 |(1н/1) -1|] для 1н от 0,1 А до 100 А, ± [0,01+0,01 |(1н/1) -1|] для 1н 0,05 А, погрешность измерений напряжения ± [0,01+0,005 |(ин/и) -1|], погрешность измерений активной мощности ± [0,015+0,005 KP^P) -1|]..
Сведения о методах измерений
изложены в Руководстве по эксплуатации на устройства измерения, защиты и управления SEPAM 100+ серии 80 NPP.
Нормативные и технические документы, устанавливающие требования к устройствам измерения, защиты и управления SEPAM 1000+ серии 80 NPP
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования»;
МИ 1940-88 «ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц»;
ГОСТ Р 8.648-2008 «ГСИ Государственная поверочная схема для средств измерений переменного
2 9
электрического напряжения до 1000 В в диапазоне частот от 110 до 2 10 Гц»;
ГОСТ 8.551-86 «ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц»;
Техническая документация фирмы “Schneider Electric Industries SAS, Usine38МM4”, Франция.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям;
осуществление работ в области использования атомной энергии.
