| Номер в госреестре | 55824-13 |
| Наименование СИ | Преобразователи напряжения измерительные |
| Обозначение типа СИ | ПН1 |
| Изготовитель | Акционерное общество «Научно-производственное предприятие «Элтранс» (АО «НПП «Элтранс»), Чувашская Республика, г. Чебоксары |
| Год регистрации | 2013 |
| Срок свидетельства | 27.11.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь напряжения измерительный ПН1 (далее преобразователь) предназначен для гальванического разделения и преобразования первичного сигнала напряжения в пропорциональный токовый сигнал.
Преобразователь является комплектующим изделием системы микропроцессорной управления и регулирования электрической передачи тепловозов.
Принцип действия преобразователя основан на преобразовании входного напряжения постоянного или переменного тока в пропорциональный токовый сигнал в диапазоне 0 - 5 мА.
На верхней панели преобразователя расположены в два ряда выводы, к которым крепятся подходящие к преобразователю провода. Во включенном состоянии выводы должны быть закрыты крышкой.
Преобразователь относится к восстанавливаемым, однофункциональным, одноканальным изделиям.

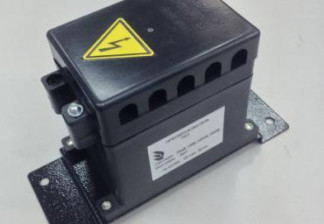

Фотографии общего вида приборов представлены на рисунке 1.
Таблица 1
| Наименование параметра | Значение параметра |
| Номинальные входные напряжения, гальванически связанных между собой входов: - по входу 1 - по входу 2 - по входу 3 - по входу 4 | 75 мВ 150 В 1000 В 1500 В |
| Нормирующее значение выходного сигнала при номинальном входном напряжении, мА | 5 ±0,05 |
| Входное сопротивление, кОм: - по входу 1 - по входу 2 - по входу 3 - по входу 4 | 0,1 ± 0,0005 200 ± 1,0000 1334 ± 13,3400 2000 ± 20,0000 |
| Значение тока на выходе преобразователя при отсутствии входного сигнала, мкА, не более | 3 |
| Сопротивление нагрузки, Ом, не более | 1000 |
| Амплитуда пульсаций выходного сигнала, мВ, не более | 50 |
| Пределы допускаемой основной приведенной к выходному сигналу погрешности, % | ± 1,0 |
| Предел допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха на каждые 10 °С должен быть, %, не более | 0,5 предела допускаемой основной погрешности |
| Предел допускаемой дополнительной погрешности вызванной изменением влажности, напряжения питания должен быть, %, не более | 0,5 предела допускаемой основной погрешности |
| Неравномерность АЧХ при полосе пропускания синусоидального входного напряжения 0 -2000 Гц, дБ, не более | 3 |
| Преобразователь должен выдерживать без повреждений длительный разрыв цепи нагрузки с восстановлением выходного сигнала. Значение выходного напряжения при разрыве цепи нагрузки должен быть, В, не более | 12±0,2 |
| Время установления рабочего режима, мин. не более | 5 |
| Фазовый сдвиг синусоидального выходного сигнала по отношению к входному на частоте 400 Гц, град., не более | 80 |
| Питание постоянным напряжением, В | 15 ± 1 |
| Температура окружающей среды соответствующая условиям эксплуатации, °С | минус 50 - плюс 70 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
| Потребляемая мощность, Вт, не более | 0,7 |
| Масса, кг, не более | 1,5 |
| Габаритные размеры, мм, не более Высота Ширина Длинна | 200 80 130 |
| Наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на табличку, прикрепленную к корпусу прибора методом фотопечати и на титульном листе эксплуатационной документации - типографским способом.
Таблица 2
| Обозначение | Количество | Примечание | |
| Преобразователь напряжения измерительный | 27.Т.228.00.00.000 | 1 | |
| Паспорт | 27.Т.228.00.00.000 ПС | 1 | |
| Руководство по эксплуатации | 27.Т.228.00.00.000 РЭ | 1 | На партию 10 шт. |
| Методика поверки | 27.Т.228.00.00.000 МП | 1 | На партию 10 шт. |
осуществляется в соответствии с документом 27.Т.288.00.00.000 МП «Преобразователь напряжения измерительный ПН1. Методика поверки», утвержденному ФБУ "Нижегородский ЦСМ в июле 2013 г.
Основное поверочное оборудование:
- В1-13 прибор для поверки вольтметров, с пределом выхода напряжения от 0 до 1000 В с погрешностью ± 0,005;
- Вольтметр цифровой В7-34 диапазон измерений до 1000 В с погрешностью ±[0,0015+0,002(ик/их-1)];
- Резистор С2-29В-0,25-1 кОм ±0,1 %
методы измерений изложены в руководстве по эксплуатации 27.Т.228.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам контроля пневматическим показывающим и регистрирующим
1 ГОСТ 9290-88 «Аппараты электрические тяговые. Общие технические требования»
2 ТУ32-ВНИКТИ--39-2006 Технические условия «Преобразователь напряжения измерительный ПН1».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
