| Номер в госреестре | 55830-13 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | OPTIBATCH 4011C |
| Изготовитель | "KROHNE Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 21.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры массовые OPTIBATCH 4011С (далее - расходомеры) предназначены для измерения массового расхода и массы жидкостей.
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в измерительных трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Эти силы возникают в системе, в которой одновременно имеет место поступательное и вращательное движения.
Расходомер имеет две изогнутых U-образных измерительных трубки, изготовленных из нержавеющей стали, совершающих под действием движущегося потока колебания. Датчики колебаний, расположенные симметрично относительно середины трубок, генерируют электрические сигналы, смещение фазы которых пропорционально массовому расходу, а частота колебаний - плотности проходящей жидкости.
Сигналы от первичного преобразователя поступают в электронный измерительный преобразователь, где они преобразуются в частотно-импульсные электрические сигналы и обрабатываются в соответствии с заданной программой. Операция интегрирования значений массового расхода измеряемой среды позволяет определить массу в течение времени измерения.
Электронный измерительный преобразователь сигнала встраивается в первичный преобразователь расхода и осуществляет следующие функции:
- вычисление массового расхода и массы жидкости;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на контроллер, персональный компьютер и т. д.
Расходомеры изготавливаются в трех модификациях: S08, S10, S15, отличающихся диаметром условного прохода и диапазоном измерений расхода.

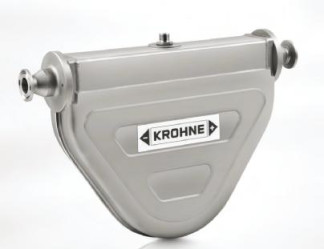

Внешний вид и конструкция расходомера показаны на рисунках 1 и 2.
Рисунок 2 - Конструкция расходомера.
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО Toolbox, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1. Таблица 1.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификатор а ПО |
| MFC 010 | VE 91 | 1.0.0X | C6CA | CRC16 |
Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. ПО и настройки расходомеров защищены от несанкционированного доступа с помощью паролей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение |
| Диаметр условного прохода, мм | от 10 до 25 |
| Диапазон измерений массового расхода для модификаций, кг/ч: S08 S10 S15 | от 8,4 до 840 от 13,2 до 1320 от 43,2 до 4320 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы в диапазоне измерений, % | ±0, 15 |
| Параметры измеряемой среды: - давление, МПа, не более - температура, °С | 4 от 0 до плюс 100 |
| Потребляемая мощность, Вт, не более | 3 |
| Напряжение электропитания постоянного тока, В | от 19,2 до 28,8 |
| Масса, кг, не более | 2,9 |
| Габаритные размеры, мм, не более | 60x333x189 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100 000 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 95 от 84,0 до 106,7 от минус 40 до плюс 55 |
наносится на расходомер в виде наклейки и на эксплуатационную документацию типографским способом.
Расходомер массовый OPTIBATCH 4011С Компакт-диск с программным обеспечением Toolbox Руководство по эксплуатации Методика поверки
1 шт. 1 шт. 1 экз. 1 экз.
осуществляется в соответствии с документом МП 55830-13 «Расходомеры массовые OPTIBATCH 4011 С. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (госреестр 40402-09), относительная погрешность измерений массового расхода воды весовым методом не более 0,05 %.
приведены в документе «Расходомеры массовые OPTIBATCH 4011С. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIBATCH 4011С
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей;
2. Техническая документация «KROHNE Messtechnik GmbH», Германия.
Осуществление торговли и товарообменных операций.
