Термопреобразователь сопротивления платиновый SF 50, 55866-13

Назначение

Термопреобразователь сопротивления платиновый SF 50 (далее по тексту -термопреобразователь или ТС) предназначен для измерений температуры воздуха.

Описание

Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.

Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ и внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4404), а также кабеля в тефлоновой оболочке с присоединительными проводами.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная.

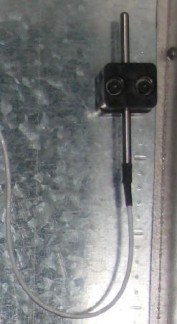

Фотография общего вида термопреобразователя приведена на рисунке 1.

Диапазон измеряемых температур, °С...................................от минус 50 до плюс 400

Температурный коэффициент ТС a , “С"1............................................................0,00385

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по МЭК 60571 / ГОСТ 6651-2009 ....................................Pt100

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом..................................100

Класс допуска по МЭК 60571 / ГОСТ 6651-2009..........................................................А

Пределы допускаемого отклонения сопротивления ТС от НСХ

в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С........±(0,15 + 0,002|t|)

Схема соединения внутренних проводов ТС с ЧЭ...................................3-х проводная

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и

относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее......100

Диаметр монтажной части ТС, мм...................................................................................6

Длина монтажной части ТС, мм...................................................................................100

Длина кабеля, мм.........................................................................................................2000

Рабочие условия эксплуатации:

-    диапазон температуры окружающей среды, °C    от минус 50 до плюс 260

-    относительная влажность воздуха, %, не более    98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователь сопротивления платиновый SF 50 - 1 шт.;

Паспорт (на русском языке) - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500 В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый SF 50.

Нормативные документы, устанавливающие требования к термопреобразователю сопротивления платиновому SF 50

Лист № 3 Всего листов 3

2.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

3.    ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»;

4.    Техническая документация «KIMO Instruments», Франция.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории Челябинской ТЭЦ-1, г. Челябинск.
