Системы измерений передачи данных SSR, 55876-13

Назначение

Системы измерений передачи данных SSR, далее СИПД, предназначены для измерений длительности сеанса передачи данных и количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой измерений оборудования семейства мультисервисных пограничных маршрутизаторов: SSR 8020, SSR 8010, версий ПО: 13, 14, производства Ericsson AB, Швеция.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

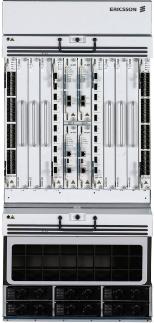

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

LUUUIH f

Программное обеспечение

Программное обеспечение (ПО) встроенное, версий ПО 13, 14, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует «С» по МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности сеанса передачи данных ± 1 с;

■    пределы допускаемой абсолютной погрешности измерения количества (объема) информации ± 1 байт;

■    вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

■    Методика поверки на СИПД;

■    СИПД, в составе комплекса оборудования;

■    Руководство по эксплуатации 5295-010-29420846-2013РЭ. Система измерений передачи данных SSR.

осуществляется по документу 5295-010-29420846-2013 МП «Система измерений передачи данных SSR. Методика поверки», утвержденному ФГУП ЦНИИС в октябре 2013 г.

Основное средство поверки:

■    формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ± 1 байт.

Сведения о методах измерений

■    руководство по эксплуатации 5295-010-29420846-2013РЭ системы измерений передачи данных SSR, версий ПО 13, 14.

Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных SSR

Техническая и эксплуатационная документация Ericsson AB

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
