Датчики температуры масла трансформатора комбинированные Trasy мод. Combi well, 55880-13

Назначение

Датчики температуры масла трансформатора комбинированные серии Trasy модели Combi well (далее по тексту - приборы или датчики температуры) предназначены для измерения, отображения и контроля температуры масла силовых и распределительных трансформаторов, дросселей и других аналогичных устройств, а также для сигнализации превышения пороговых значений температур и управления раздельными релейными выходами и внешними электрическими цепями.

Описание

Принцип действия термопреобразователя сопротивления (ТС) в составе датчика температуры основан на изменении электрического сопротивления платинового или медного чувствительного элемента пропорционально температуре окружающей среды. При наличии аналогового преобразователя сигнал ТС преобразуется в унифицированный выходной сигнал постоянного тока 4^20 мА.

Принцип работы манометрического термометра в составе датчика температуры основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на зонд прибора изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины в виде трубки Бурдона, связанной со стрелкой отсчетного устройства. Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

Датчики температуры конструктивно выполнены в виде латунной гильзы, завальцо-ванной с одной стороны, а с другой - соединенной при помощи штуцера с алюминиевой соединительной головкой с закрывающейся крышкой и с двумя кабельными выводами (M20*1,5). Внутри головки находится клеммная платформа для подсоединения выводных проводов ТС к измерительному преобразователю, по заказу встраиваемому в головку. Внутрь гильзы помещаются ТС в защитной оболочке и термобаллон манометрического термометра. В качестве манометрического термометра используются измерители-сигнализаторы температуры манометрические MT-ST серии Trasy модели MT-ST160F пр-ва фирмы «Messko GmbH».

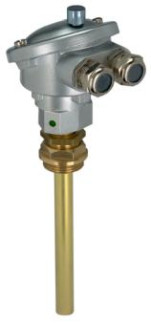

Фотография общего вида датчика температуры представлена на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С: .........от минус 20 до плюс 140, от 0 до плюс 160

Условное обозначение номинальной статической характеристики

преобразования (НСХ) ТС по ГОСТ 6651-2009/МЭК 60571: ....................Pt100, Pt1000, Cu10

Температурный коэффициент ТС a , °С-1: .........0,00385 (Pt100/Pt1000); 0,00428 (Cu10)

Класс допуска ТС:.......................................................................................B

Допуск ТС, °С: ............................................................................±(0,3 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС во всем диапазоне температур окружающего воздуха, °С:

.......................................................................................................±(0,3 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС с аналоговым выходом 4-^20 мА при температуре 20±5 °С, °С:

........................................................................................................±(0,6 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС с аналоговым выходом 4^20 мА в остальном диапазоне температур

окружающего воздуха, °С: .....................................................................................±3

Цена деления шкалы манометрического показывающего термометра

(MT-ST160F) в составе датчика, °С:............................................................................2

Пределы допускаемой абсолютной погрешности манометрического показывающего термометра в составе датчика (при измерении температуры масла трансформаторов во всем

диапазоне температур окружающего воздуха), °С:.......................................................± 3

Зона возврата (гистерезис) манометрического показывающего термометра датчика, % от

диапазона измеряемых температур:............................................................................3

Напряжение питания постоянного тока

(для ТС с преобразователем 4^20 мА), В: .......................................................от 10 до 30

Электрическая прочность изоляции датчиков должна выдерживать в течение 1 мин.

испытательное напряжение, В: ...............................................................................500

Габаритные размеры корпуса манометрического показывающего термометра

датчика, мм: ...............................................................................................0173 х 98

Длина капиллярной трубки манометрического показывающего термометра датчика, мм: ............................6000, 8000, 10000, 12000 (и другая по спецзаказу)

Длина монтажной части термобаллона манометрического показывающего термометра

датчика, мм: ........................................................................................................81

Диаметр монтажной части термобаллона манометрического показывающего термометра

датчика, мм:........................................................................................................9,5

Длина монтажной части датчика, мм: .............................................................150

Диаметр монтажной части датчика, мм: ............................................................16

Датчики могут использоваться при температуре окружающего воздуха от минус 40 °С до плюс 80 °С и относительной влажности до 90 % (без образования конденсата).

Степень защиты от влаги и пыли приборов по ГОСТ 14254-96 (МЭК 60529): ........IP55.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную к корпусу прибора.

Комплектность

В комплект поставки прибора входят:

-    датчик в сборе с ТС и показывающим манометрическим термометром - 1 шт.;

-    Руководство по эксплуатации (на русском языке) - 1 экз.;

-    методика поверки - 1 экз.

По дополнительному заказу: комплект монтажных приспособлений, измерительный преобразователь с аналоговым выходным сигналом 4^20 мА.

Поверка

осуществляется в соответствии с документом МП 55880-13 «Датчики температуры масла трансформатора комбинированные серии Trasy модели Combi well. Методика поверки», разработанным и утверждённым ГЦИ СИ ФГУП «ВНИИМС», 10.12.2012 г.

Основные средства поверки:

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-

1.0, ТПП-1.1, ТПП-1.2, диапазон рабочих температур от минус 60 °С до плюс 300 °С, нестабильность поддержания заданной температуры (0,004^0,02) °С;

-    термометр электронный лабораторный «ЛТ-300», пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С;

-    калибратор-вольтметр универсальный В1-28 (Госреестр № 10759-86).

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к датчикам температуры масла трансформатора комбинированным серии Trasy модели Combi well

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 23125-95 Сигнализаторы температуры. Общие технические условия.

Техническая документация фирмы «Messko GmbH», Германия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
