| Номер в госреестре | 55888-13 |
| Наименование СИ | Меры для поверки систем фотограмметрических |
| Обозначение типа СИ | Scale Bar (меры) V-STARS (системы) |
| Изготовитель | "Geodesie Maintenance Services", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Меры Scale Bar для поверки систем фотограмметрических V-STARS (меры Scale Bar) предназначены для передачи единицы длины в области измерений геометрических размеров и формы поверхностей объектов сложной формы.
Меры Scale Bar представляют собой инварные, стальные или углепластиковые стержни, покрытые лаком длиной 1 м, 2 м или 3 м, собранные из секций длиной 1 м (Рис.

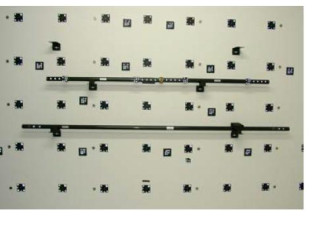

1.). Секции жестко соединяются латунными гайками. Концы стержней сделаны из нержавеющей стали. Каждая метровая секция имеет две кодированные цели и 2, 4, 6 или 8 мишеней, межцентровые расстояния между которыми после аттестации передают единицу длины. Отражающие мишени и цели позволяют использовать меры с 3D программным обеспечением (Рис. 2).
| Длина секции, м Наибольшая длина, м | 1 3 |
| Пределы допускаемой абсолютной погрешности | ±(7+3-10-bL), |
| длины отрезков меры, мкм | где L измеряемая длина в м |
| Наружный диаметр стержня, мм, не более | 40 |
| Количество мишеней в пределах секции, шт. | 2; 4; 6; 8 |
| Допускаемое температурное расширение стержня | 0,25 мкм/°С/м |
| Масса 1 м стержня, г, не более | 1750 |
| Диапазон рабочих температур, °С | 20±0,5 |
| Относительная влажность воздуха, не более, % | 80, без конденсата |
Знак утверждения типа наносится на паспорт мер Scale Bar типографским способом.
| Меры Scale Bar для поверки систем фотограмметрических V-STARS | шт. | От 1 до 3 |
| Паспорт | экз. | 1 |
| Методика поверки | экз. | 1 |
| Кейс для хранения мер | шт. | 3 |
осуществляется в соответствии с документом МП 55888-13 «Меры Scale Bar для поверки систем фотограмметрических V-STARS. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2013 г. и включенным в комплект поставки мер.
Основные средства поверки: система лазерная измерительная XL - 80 с пределами допускаемой погрешности ±0,5 ppm.
Метод измерений изложен в документе «Меры Scale Bar для поверки систем фотограмметрических V-STARS. Паспорт»
Нормативные и технические документы, устанавливающие требования к мерам Scale Bar для поверки систем фотограмметрических V-STARS
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм». Техническая документация фирмы Geodesie Maintenance Services, Франция.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
