| Номер в госреестре | 55889-13 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | QuickTOC_ULTRA |
| Изготовитель | "LAR Process Analysers AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода QuickTOC_ULTRA (далее - анализаторы) предназначены для измерения содержания общего органического углерода, общего органического азота и химического потребления кислорода (ХПК) в воде.
Принцип действия анализатора — окисление органических соединений (углерода и азота до двуокиси углерода СО2 и окиси азота NO) при высокой температуре в реакторе и транспортировка продуктов окисления газом-носителем к инфракрасному детектору, который регистрирует интенсивность характеристических полос поглощения СО2 и NO. Принцип определения ХПК - окисление органических соединений углерода в газовой среде заданного состава, содержащей кислород, транспортировка продуктов окисления газом-носителем к потенциометрическому детектору кислорода на основе двуокиси циркония и детектирования неизрасходованного кислорода. Анализаторы при подключении соответствующих первичных преобразователей (далее - ИК-датчиков и 2г02-датчиков), позволяют проводить отдельное или одновременное измерение нескольких показателей.
Конструктивно анализаторы выполнены в виде блока отбора пробы из потока, ее подачи в анализатор и подготовки к измерениям, блока подготовки газа-носителя, блока реактора и блока детекторов, смонтированных в одном корпусе. Анализатор может быть оснащен либо одним из детекторов (на органический углерод, азот и ХПК) или любой их комбинацией. Анализаторы имеют маркировку взрывозащиты 2Ехemqib[ib][px]IICT3X.

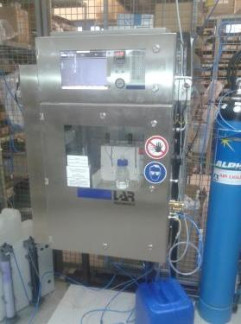

Внешний вид анализатора QuickT0C_ULTRA представлен на рис. 1.
ПО «QickTOC Ultra» является встроенным и выполняет функции является внутренним и выполняет функции управления анализатором с встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; измерений общего углерода, общего азота, ХПК; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения общего углерода, общего азота, ХПК.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тифика-ционный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| QickTOC Ultra | Quicktocxy-4- 2b6455.lar | 4.2.0 | 1f016c641b752efa577b0 c93bd7d9b0c | Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Технические характеристики | |
| Наименование характеристики | Значение характеристики |
| Диапазон показаний, мг/дм3: | |
| ТОС (Общий органический углерод) | От 0,1 до 50 000 |
| TN (Общий органический азот) | От 0,1 до 5 000 |
| ХПК (Химическое потребление кислорода) Диапазон измерений массовой концентрации, мг/дм3: | От 1 до 200 000 |
| ТОС (Общий органический углерод) | От 1 до 50 000 |
| TN (Общий органический азот) | От 1 до 5 000 |
| ХПК (Химическое потребление кислорода) | От 10 до 10 000 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: ТОС (Общий органический углерод) | |
| в диапазоне от 1 до 200 мг/дм3 | ± 30 |
| в диапазоне св. 200 до 4000 мг/дм3 | ± 15 |
| в диапазоне св 4 000 мг/дм3 | ± 5 |
| TN (Общий органический азот) | |
| в диапазоне от 1 до 200 мг/дм3 | ± 30 |
| в диапазоне св. 200 мг/дм3 | ± 15 |
| ХПК (Химическое потребление кислорода) | |
| в диапазоне от 10 до 100 мг/дм3 | ± 30 |
| в диапазоне св. 100 до 1 000 мг/дм3 | ± 15 |
| в диапазоне св 1 000 мг/дм3 | ± 5 |
| Габаритные размеры, Д х Ш х В, мм | 600 х 520 х 1060 |
| Масса, кг | 115 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 220+22-33 |
| Потребляемая мощность, Вт | 1200 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха , % атмосферное давление, кПа | От 15 до 25 °С (термостатированный анализаторный бокс) от 20 до 80 от 84,0 до 106,7 |
| Наработка на отказ, ч | 25 000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Комплектность | |
| Наименование | Количество |
| Анализатор QuickTOC ULTRA | 1 шт. |
| Руководство по эксплуатации на русском языке | 1 экз. |
| МП 242-1316-2013 «Анализаторы общего органического углерода QuickTOC ULTRA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22.08.2013 г. | 1 экз. |
| Комплект монтажных приспособлений и соединительных кабелей | 1 набор |
осуществляется по документу МП 242-1316-2013 «Анализаторы общего органического углерода QuickTOC_ULTRA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 22 августа 2013 г.
Основные средства поверки:
1. Сахароза, ч.д.а. ГОСТ 5833-75.
2. ГСО 7193-95 «Государственный стандартный образец состава водного раствора общего азота (8А-1)».
3. ГСО 7425-97 «Государственный стандартный образец состава водного раствора ХПК (бихроматная окисляемость воды)».
4. Вода дистиллированная по ГОСТ 6709-72.
5. Система очистки воды, массовая концентрация общего органического углерода в воде на выходе не более 15 мкг/л. Например, система очистки воды Milli-Q Advantage A10, Millipore, массовая концентрация общего органического углерода на выходе системы не более 15 мкг/л.
Методика измерений изложена в документах:
- «Анализаторы общего органического углерода QuickTOC_ULTRA. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода QuickTOC_ULTRA
Техническая документация фирмы-изготовителя.
осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 39 |
| Поверителей | 8 |
| Актуальность данных | 23.11.2024 |
