| Номер в госреестре | 55899-13 |
| Наименование СИ | Анализаторы параметров телевизионных сигналов |
| Обозначение типа СИ | S7000 |
| Изготовитель | "Tianjin Deviser Electronics Instrument Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 12.10.2024 |
| МПИ (интервал между поверками) | 2 года |
Анализаторы параметров телевизионных сигналов S7000 (далее - S7000) предназначены для измерений и анализа параметров телевизионных (ТВ) сигналов в аналоговых и цифровых сетях эфирного, кабельного и спутникового телевидения.
Принцип действия S7000 основан на приеме, декодировании, измерении уровня аналоговых и цифровых ТВ сигналов стандарта DVB-C/S/S2/T/T2/VSB, выделении и декодировании видеосигналов MPEG1/2/4, H.264, анализе информации о сигналах стандартов DVB и ATSC.

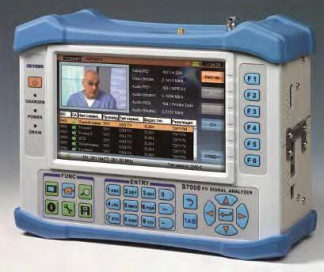

Конструктивно S7000 выполнен в виде блока (рисунок 1), на передней панели которого расположены индикаторы питания, включения, 7-дюймовый ЖК-дисплей, клавиатура. На правой боковой панели расположены разъёмы USB, LAN, HDMI и разъём подключения зарядного устройства. На задней панели расположены в/ч вход, выход TS-ASI, CI-карта. S7000 может работать как от встроенного аккумулятора, так и от внешнего блока питания.
Выбор параметров, настроек производится с помощью клавиатуры, а текущее состояние настроек, режимов, параметров, результатов измерений отображается на экране ЖК-дисплея.
Места для размещения товарного знака, наименования предприятия - изготовителя, наименования СИ, заводского номера, даты выпуска и знака утверждения типа
Идентификационные данные программного обеспечения (ПО) Soft S7000 указаны в таблице 1.
| Наименонование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный код) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Soft S7000 | Soft S7000 | v.1.01.13 | 85a38e21d20cc454088 ae5d60644e03f | md 5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики S7000 приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики S7000
| Параметры | Значение |
| Диапазон частот, МГц: эфирное, кабельное вещание спутниковое вещание | от 5 до 1050 от 950 до 2150 |
| Шаг перестройки частоты: эфирное вещание, кГц спутниковое, кабельное вещание, МГц | 10 1 |
| Диапазон измерений уровня сигналов (при С/Ш>20 дБ), дБмкВ: эфирное вещание спутниковое, кабельное вещание | от 10 до 120 от 30 до 120 |
| Пределы допускаемой погрешности измерений уровня сигналов, дБ | ± 1,5 дБ |
| Габаритные размеры (длина х ширина х высота), мм, не более | 245 х 194 х 105 |
| Масса, кг, не более | 2,9 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 10 до 50 |
| Напряжение питания, В: от сети переменного тока (от блока питания) частотой (50±0,5) Гц, В от источника постоянного тока | от 110 до 240 12 ± 2 |
| Потребляемая мощность, В ■ А (Вт), не более | 60 (60) |
| Время непрерывной работы от встроенного аккумулятора, ч, не менее | 4 |
| Время установления рабочего режима, мин, не более | 30 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхнюю часть корпуса S7000 в виде наклейки.
Комплект поставки S7000 приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| Измеритель параметров телевизионных сигналов S7000 | S7000 | 1 |
| Блок питания - адаптер (зарядное устройство) | - | 1 |
| Зарядное устройство автомобильное | - | 1 |
| Соединительный разъем F-типа 75 Ом | 1 | |
| Анализаторы параметров телевизионных сигналов S7000. Комплект программного обеспечения | 7719758798ПО | 1 |
| Анализаторы параметров телевизионных сигналов S7000. Руководство по эксплуатации | 7719758798РЭ | 1 |
| Анализаторы параметров телевизионных сигналов S7000. Паспорт | 7719758798ПС | 1 |
| Инструкция. Анализаторы параметров телевизионных сигналов S7000. Методика поверки. | 7719758798МП | 1 |
| Кейс для переноски | - | 1 |
Примечание:
ПО и эксплуатационная документация поставляются на CD-диске в электронном виде. Поверка
осуществляется в соответствии с документом 7719758798МП «Инструкция. Анализаторы параметров телевизионных сигналов S7000. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» в ноябре 2013 г.
Основное средство поверки:
- генератор сигналов Agilent N5182A, регистрационный номер 34154-08, диапазон частот (0,25 - 3000) МГц, пределы допускаемой погрешности установки частоты ± 210 6.
«Анализаторы параметров телевизионных сигналов S7000. Руководство по эксплуатации. 7719758798РЭ».
Нормативные документы, устанавливающие требования к анализаторам параметров телевизионных сигналов S7000
1 ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений.
2 ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
3 ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы канального кодирования, мультиплексирования и модуляции.
Осуществление мероприятий государственного контроля (надзора); выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
