Контроллеры LDS-AT, 55900-13

Назначение

Контроллеры LDS-AT (далее - контроллеры) предназначены для измерений напряжения постоянного тока и привязки измеренных данных к координированной шкале времени UTC.

Описание

Принцип действия контроллера основан на сборе и анализе данных с 8-ми аналоговых датчиков.

Конструктивно контроллер представляет собой металлический корпус, в который собраны три модуля: модуль сбора данных ППС ADCx8 V.1, модуль телеметрический ППС M6 V.1 и модуль защиты и сопряжения ППС ADC-EXT-PC V.1. На лицевой панели контроллера расположены разъемы для интерфейсов: USB (2шт.), Ethernet (2шт.), последовательные порты, разъем ввода/вывода, разъемы GPS/GNSS и GSM, разъем питания. В контроллере могут устанавливаться карты памяти формата microSD объемом до 4 Gb и SIM-карты формата Mini-SIM 25x15x0,76 мм.

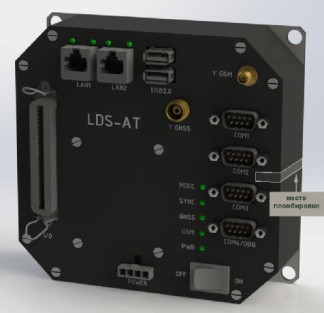

Внешний вид контроллеров приведен на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) «adc.ko» предназначено для обеспечения функционирования контроллера. ПО «LDSATMontor.exe» предназначено для управления режимами работы контроллера.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики контроллеров приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на корпус контроллера в виде наклейки.

Комплектность

Комплект поставки контроллеров приведен в таблице 3. Таблица 3

Поверка

осуществляется в соответствии документом 651-13-53 МП «Инструкция. Контроллеры LDS-AT. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» ноябре 2013 г.

Основные средства поверки:

-    имитатор сигналов СН-3803М (рег. № 36528-07), средняя квадратическая погрешность формирования местной шкалы времени на основе воспроизведения сигналов СНС ГЛОНАСС и GPS 50 нс;

-    частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерения временных сигналов от минус 5 нс до 106 с, пределы допускаемой абсолютной погрешности измерения длительности импульсов 0,62 нс (для 100 мкс);

-    калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320,000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,004 %;

-    источник питания постоянного тока Б 5-9 (рег. № 6384-77), диапазон стабилизированного напряжения на выходе от 0 до 100 В.

Сведения о методах измерений

Контроллеры LDS-AT РЭ. Раздел 2.

Нормативные и технические документы, устанавливающие требования к контроллерам LDS-AT

Документация фирмы-производителя.

Рекомендации к применению

При выполнении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
