Антенны логопериодические HL050, 55902-13

Назначение

Антенны логопериодические HL050 (далее по тексту - антенны) предназначены для измерений характеристик электромагнитных полей СВЧ диапазона.

Описание

Конструктивно антенна представляет собой две логопериодические антенны, имеющие общую запитку и пересекающиеся под острым углом в месте расположения вибраторов высоких частот. На металлической подложке основания антенны для улучшения согласования установлен радиопоглощающий материал. Приемная часть антенны защищена герметичным радиопрозрачным колпаком. Конструкция антенн обеспечивает работу в сверхширо-ком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления и формой главного лепестка диаграммы направленности. Антенны запитываются через коаксиальный вход типа 3,5 мм (розетка) по ГОСТ РВ 51914-2002.

Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

При измерениях плотности потока энергии электромагнитного поля антенны посредством кабельной сборки подключаются к входу измерителя мощности, анализатора спектра, измерительного приемника или другого приемного измерительного устройства. При возбуждении электромагнитного поля с нормированными характеристиками антенны подключаются к выходу генератора сигналов СВЧ или другого источника сигналов.

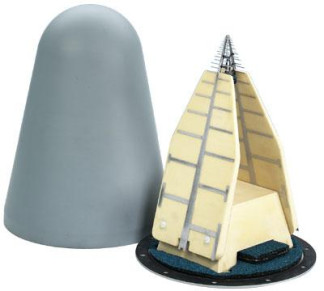

Внешний вид антенны со снятым защитным колпаком приведен на рисунке 1. Места пломбировки от несанкционированного доступа и место нанесения наклейки «Знак утверждения типа» (тыльная сторона корпуса антенны) приведены на рисунке 2.

* - места пломбировки от несанкционированного доступа

- место для нанесения наклейки «Знак утверждения типа»

Технические характеристики

Метрологические и технические характеристики антенн приведены в таблице 1. Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на тыльную сторону корпуса антенны в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    антенна логопериодическая HL050 - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.;

-    упаковочная тара - 1 шт.

Поверка

осуществляется по документу МП 55902-13 «Инструкция. Антенны логопериодические HL050 фирмы «Rohde&Schwarz GmbH & Co. КG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 13.05.2013 г. Основные средства поверки:

-    анализатор электрических цепей векторный ZVA40 (рег. № 37174-08), диапазон рабочих частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности уста-

новки частоты ± 8'10"6, уровень гармонических составляющих в выходном сигнале не более минус 20 дБ, диапазон мощности выходного сигнала от минус 30 до 6 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 75 до 15 дБ ± 1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ±1 дБ;

- установка измерительная К2П-71 (рег. № 26235-03): диапазон частот от 0,2 до

37,5 ГГц, пределы допускаемой относительной погрешности измерений коэффициента калибровки и эффективной площади измерительных антенн ± 1,0 дБ.

Сведения о методах измерений

«Антенны логопериодические HL050. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к антеннам логопериодическим HL050

ГОСТ РВ 51914-2002.

ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
