Системы антенные активные Rohde&Schwarz АМ524, 55903-13

Назначение

Системы антенные активные Rohde&Schwarz АМ524 (далее - системы антенные) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрического поля в диапазоне частот от 9 кГц до 1 ГГц.

Описание

Конструктивно система антенная состоит из штыревой антенны HE525, дипольной антенны HE526, дипольной антенны HE527 и базового блока КК524 с подсоединяемыми блоками питания и управления антенн GX525, GX526, GX527.

Принцип действия систем антенных основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.

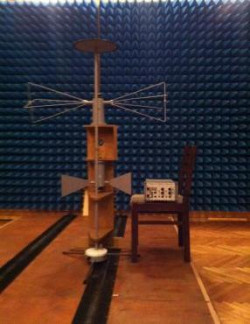

Внешний вид системы антенной, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунках 1-4.

Рисунок 4 - штыревая HE525 и дипольные антенны HE526, HE527

* - место нанесения наклейки «Знак утверждения типа»

** - места пломбировки от несанкционированного доступа

Технические характеристики

Диапазон рабочих частот, МГц:

-антенна НЕ525........................................................

................от 0,009 до 30;

...................от 30 до 200;

...............от 200 до 1000.

.........................от 0 до 3;

..............от минус 1 до 7;

.....................от 20 до 23;

..................... от 20 до 29;

от минус 14 до минус 3;

-антенна НЕ526........................................................

-антенна НЕ527........................................................

Диапазон коэффициента калибровки, дБ(1/м):

-антенна НЕ525 (без фильтра и без аттенюатора)

-антенна НЕ525 (с фильтром и без аттенюатора).

-антенна НЕ525 (без фильтра и с аттенюатором).

-антенна НЕ525 (с фильтром и с аттенюатором) .

-антенна НЕ526 (без аттенюатора)........................

-антенна НЕ526 (с аттенюатором).....................................................................от 11 до 21;

-антенна НЕ527 (без усилителя)................................................................от минус 6 до18;

-антенна НЕ527 (с усилителем).................................................................от минус 17 до 7.

Пределы допускаемой погрешности измерений коэффициента калибровки, дБ.......± 2.

Габаритные размеры (длина х ширина х высота), мм, не более:

-базовый блок КК524....................................................................235*400*150;

-антенна НЕ525...............................................................................................300*300*1500;

-антенна НЕ526...............................................................................................1000*300*300;

-антенна НЕ527.................................................................................................500*250*250.

Масса, кг, не более:

-базовый блок КК524...............................................................................4,0;

-антенна НЕ525..................................................................................................................5,0;

-антенна НЕ526.................................................................................................................. 1,7;

-антенна НЕ527.................................................................................................................. 1,6.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 10 до 55

-    относительная влажность при температуре

окружающего воздуха 40 °С, %    до 80.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на базовый блок системы антенной методом наклейки.

Комплектность

Комплект поставки включает:

-    система антенная активная Rohde&Schwarz АМ524 (штыревая антенна HE525, дипольные антенны HE526, HE527, базовый блок КК524 с подсоединяемыми блоками питания и управления антенн GX525, GX526, GX527) - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу мП 55903-13 «Инструкция. Системы антенные активные Rohde&Schwarz АМ524, фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2013 г.

Основные средства поверки:

-    установка измерительная К2П-70 (регистрационный № 26236-03) (диапазон рабочих частот от 20 Гц до 300 МГц, предел измерений коэффициента калибровки измерительных антенн относительно коэффициента калибровки эталонной антенны 40 дБ, пределы допускаемой погрешности измерений коэффициента калибровки измерительных антенн

± 1,0 дБ);

-    генератор сигналов измерительный Agilent ESG E4422B (регистрационный

7

№ 29589-06) (диапазон частот от 250 кГц до 4 ГГц, нестабильность ± 10 , уровень выходного сигнала от 17 до минус 136 дБм, пределы допускаемой погрешности установки уровня выходного сигнала ± 0,5 дБ);

-    нановольтметр постоянного напряжения В2-39 (регистрационный № 39918-08) (диапазон измерений напряжения постоянного тока от 1 нВ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± 0,1 %);

- установка образцовая П1-5 (регистрационный № 7833-80) (диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,3 до

12,5 В/м, пределы допускаемой погрешности воспроизведения напряженности электрического поля ± 1,0 дБ).

Сведения о методах измерений

Система антенная активная Rohde&Schwarz AM524. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам антенным активным Rohde&Schwarz AM524

ГОСТ 8.560-94 ГСИ «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003...1000 МГц».

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
