Назначение
Генераторы импульсов и кодовых последовательностей 81110А, 81111A, 81112A, 81130А, 81131A, 81132A (далее - генераторы) предназначены для формирования стабильных по частоте и амплитуде синусоидальных, прямоугольных, пилообразных, импульсных сигналов, сигналов произвольной формы, шумовых сигналов.
Описание
Конструктивно генератор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
В каждый моноблок 81110А встраиваются модули 81111А или 81112A, в моноблок 811130А - модули 81131A или 81132A.
Принцип действия генераторов основан на прямом цифровом синтезе.
Модификации генераторов отличаются друг от друга диапазоном частот, метрологическими характеристиками.

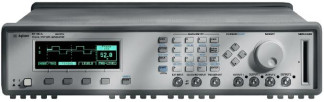

Внешний вид генераторов приведен на рисунках 1 и 2, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака об утверждении типа
Места пломбировки от несанкционир ованного доступа
Рисунок 2
Программное обеспечение
Программное обеспечения (ПО) генераторов представляет собой специализированное ПО, которое служит для управления функциями генератора и визуального отображения параметров воспроизводимых сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификаци -онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Firmware Version Pulse Pattern Generator | Не ниже v.01.12.00 | - | - |
Метрологически значимая часть ПО генераторов и измеренные данные не требуют специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики генераторов приведены в таблице 2.
| Наименование характеристики | Значение |
| Базовый блок | 8111 | 0А | 81130А |
| Устанавливаемые модули | 81111A | 81112A | 81131А | 81132А |
| Количество каналов | 1 | 2 | 1 | 2 |
| Временные характеристики |
| Частотный диапазон | от 1 мГц до 165 МГц | от 1 мГц до 330 МГц | от 1 кГц до 400 МГц | от 1 кГц до 660 МГц |
| Диапазон установки периода (T) | от 6,06 нс до 999,5 с | от 3,03 нс до 999,5 с | от 2,5 нс до 1 мс | от 1,5 нс до 1 мс |
| Пределы допускаемой относительной погрешности установки периода, % | ± 0,01 (с внутренней фазовой автоподстройкой (ФАП)) ± 3% (без ФАП, без самокалибровки) | ± (110-4T | 7 + 200 пс) |
| Джиттер (СКЗ), не более | 110-5T + 15 пс (с ФАП) 110-4T + 15 пс (без ФАП) | 110-5T + 15 пс |
| Длительность импульса (т) | от 3,03 нс до (T - 3,03 нс) | от 1,515 нс до (T - 1,515 нс) | от 1,25 нс до (T - 1,25 нс) | от 750 пс до (T - 750 пс ) |
| Пределы допускаемой погрешности установки длительности импульса | 2 ± (3 10 т + 250 пс) (после самокалибровки) | ± (6 10-4T), для частот от 1 до 170 кГц ± (110-4т + 200 пс) для частот свыше 170 кГц |
| Задержка запуска импульса (тзз) | от 0 нс до (T - 3,03 нс) | от 0 нс 3 мкс (до 3 мкс) от 0 до T (свыше 3 мкс) |
| Пределы допускаемой погрешности установки задержки запуска импульса | -2 ± (3 10 тзз + 0,5 нс) (после самокалибровки) | ± (110-4тзз + 100пс) (относительно тзз =0) ± 3,510-4T для частот от 1 до 170 кГц |
| Задержка парного импульса (тзпи) | от 6,06 нс до (T - т - 3,03 нс) | от 3,03 нс до (T - т - 1,5 нс) | не применимо |
| Пределы допускаемой погрешности задержки парного импульса | -2 ± 3 10 тзпи + 150 пс (после самокалибровки) |
| Время нарастания / спада (тф) (от 10 до 90 %) | от 2 нс до 200 мс | 0,8 нс или 1,6 нс | 0,8 нс или 1,6 нс | 0,55 нс |
| Погрешность времени нарастания / спада | ± 0,1тф + 400 пс | не применимо |
| Амплитудные характеристики |
| Амплитуда импульса (U) | от 100 мВ до 10 В | от 100 мВ до 3,8 В | от 100 мВ до 3,8 В | от 100 мВ до 2,5 В |
| Наименование характеристики | Значение |
| Базовый блок | 8111 | 0А | 81130А |
| Устанавливаемые модули | 81111A | 81112A | 81131А | 81132А |
| Диапазон устанавливаемых напряжений (амплитуда импульса + напряжение смещения) (Цс) при выходном сопротивлении 50 Ом при выходном сопротивлении 1 кОм | от минус 10 до 10 В от минус 20 до 20 В | от минус 2,0 до 3,8 В | от минус 2,0 до 3,8 В | от минус 2,0 до 3,0 В |
| Разрешающая способность по амплитуде при выходном сопротивлении 50 Ом при выходном сопротивлении 1 кОм | 10 мВ 20 мВ | 10 мВ | 10 мВ |
| Погрешность устанавливаемых напряжений при выходном сопротивлении 50 Ом при выходном сопротивлении 1 кОм | ± (1-10-2-Ц. + 50 мВ) ± (110-2ис +100 мВ)1 | ± (210-2U + 50 мВ) | ± (510-2U + 150 мВ) | ± (510-2U + 150 мВ) |
| Максимальное внешнее напряжение, В | ± 24 | от минус 2,2 до 5,5 | от минус 2,2 до 5,5 | от минус 2,0 до 4,0 |
| Ток короткого замыкания, мА | ± 400 | от минус 84 до 152 | от минус 80 до 152 | от минус 80 до 120 |
| Выброс на вершине/ выброс на паузе/ неравномерность вершины прямоугольного импульса | ± (510-2U + 20 мВ) | ± (510-2U + 50 мВ) | |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 0 до 55 до 95 |
| Габаритные размеры (ширинах высота хглубина) (без креплений), мм, не более | 89 х 426 х 521 |
| Масса (масса при транспортировке), кг, не более | 9,2 (13,8) |
| Напряжение питания от сети переменного тока, В | от 100 до 240 В (при частоте от 50 до 60 Гц) от 100 до 120 В (при частоте 400 Гц) |
| Потребляемая мощность, В А, не более | 300 |
| - в диапазоне устанавливаемых напряжений ± 19 В | |
Комплектность
В комплект поставки входят:
- генератор сигналов произвольной формы 81110А или 81111А или 81112А или 81130А или 81131А или 81132А - 1 шт.(по заказу);
- кабель питания - 1 шт.;
- измерительные кабели и приспособления - 1 комплект (по заказу);
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
Поверка
осуществляется по документу 651-13-43 МП «Инструкция. Генераторы импульсов и кодовых последовательностей 81110А, 81111A, 81112A, 81130А, 81131A, 81132A. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ГЦИ СИ ФГУП «ВНИИФТРИ» в октябре 2013 г.
Основные средства поверки:
- осциллограф цифровой стробоскопический с модулем измерительным Agilent 54750A (регистрационный № 41684-09): полоса пропускания по уровню ±3 дБ 50 ГГц, пределы допускаемой абсолютной погрешности измерений временных интервалов ± (10 пс + 0,001 t, где t - измеряемое значение временного интервала, пс;
- частотомер электронно-счетный Agilent 53132A (регистрационный № 26211-03) с опциями 010, 030: диапазон измеряемых частот от 0 до 3 ГГц, пределы допускаемой относительной погрешности измерений частоты 5 10-6;
- мультиметр Agilent 3458A (регистрационный № 25900-03): диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, погрешность измерения напряжения 0,03%;
- генератор импульсов Agilent 81150А (регистрационный № 41402-09): частота повторения от 1 мкГц до 120 МГц, пределы допускаемой абсолютной погрешности частоты повторения ± 5 10-5.
Сведения о методах измерений
Генераторы импульсов и кодовых последовательностей 81110А, 81111A, 81112A, 81130А, 81131A, 81132A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам импульсов и кодовых последовательностей 81110А, 81111A, 81112A, 81130А, 81131A, 81132A
Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
