| Номер в госреестре | 55907-13 |
| Наименование СИ | Люминометры |
| Обозначение типа СИ | Celsis Advance, Celsis Innovate |
| Изготовитель | "Berthold Technologies GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Люминометры Celsis Advance, Celsis Innovate (далее по тексту - люминометры) предназначены для измерения интенсивности люминесценции при разложении аденозинтрифосфата (далее по тексту - АТФ).
Принцип действия люминометров основан на измерении интенсивности люминесценции при разложении АТФ в образце под действием реагента-фермента люциферина/люциферазы. Результат измерений отображается на экране люминометра в относительных единицах интенсивности люминесценции в имп/с.

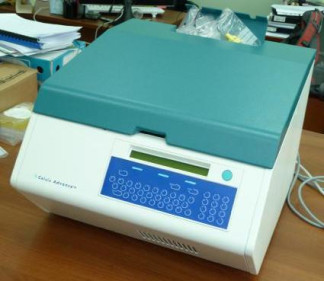

Люминометры представляют собой настольные лабораторные приборы.
Люминометры состоят из отсека для образцов, трёх инжекторов, алфавитно-цифровой клавиатуры, ЖК-дисплея и вынесенного снаружи корпуса прибора держателя бутылок с реагентами.
Отсек для образцов состоит из фотометрического детектора и либо кюветной цепи в случае модели Celsis Advance, либо лотка для 96-луночного планшета в случае модели Celsis Innovate. Конструкция отсека для образцов не допускает попадания внешнего света при закрытой крышке. В отсеке для образцов во время инкубации поддерживается постоянная температура.
Фотометрический детектор представляет собой фотоумножитель, расположенный в измерительной светоизолированной камере. Фотоумножитель работает в режиме счёта фотонов в спектральном диапазоне от 380 до 630 нм и регистрирует световой поток от люминесцирующего образца, который доставляется в измерительную светоизолированную камеру либо с помощью кюветной цепи в случае модели Celsis Advance, либо с помощью 96-луночного планшета в случае модели Celsis Innovate.
Кюветная цепь - устройство, обеспечивающее возможность передвижения исследуемого образца и его фиксированное расположение перед фотоумножителем, а также в положении, обеспечивающем свободный доступ к образцу. Движение цепи происходит по часовой стрелке при помощи нескольких вращающихся стоек. Для работы с люминометрами модели Celsis Advance используют кюветы размером 12 х 55 мм.
Люминометры управляются от компьютера, либо выбором команд в меню на дисплее приборов с помощью алфавитно-цифровой клавиатуры. Имеется возможность подключения принтера через двунаправленный интерфейс RS 232.
В люминометрах используется программное обеспечение (далее - ПО), которое устанавливается на компьютер.
ПО предназначено для управления люминометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Взаимодействие оператора с люминометром осуществляется с помощью экранного меню и кнопочной клавиатуры, либо с помощью ПО, установленного на компьютере. Вход в ПО осуществляется при вводе логина и пароля. Изменения кода программы невозможны.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполня-емого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Advance | 3.1 и выше | - | - |
| Innovate | 5.0 и выше | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Таблица 2_
| Наименование характеристики | Значение характеристики |
| Celsis Advance Celsis Innovate | |
| Диапазон измерения интенсивности люминесценции при разложении АТФ, имп/с | 7000 - 20000000 |
| Диапазон показаний интенсивности люминесценции при разложении АТФ, имп/с | 0 - 99999998 | |
| Предел относительного среднего квадратичного отклонения измерения интенсивности люминесценции при разложении АТФ, % | 5 | |
| Спектральный диапазон, нм | 380 - 630 | |
| Габаритные размеры, мм, не более | 480 х 570 х 380 | 330 х 270 х 430 |
| Масса, кг, не более | 34 | 25,2 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 220 ±20 55 ± 5 | |
| Условия эксплуатации: температура, °С относительная влажность, % атмосферное давление, кПа | 15 - 30 10 - 90 84 - 106 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю поверхность люминометров методом наклеивания.
| Наименование | Количество, шт |
| Люминометр Celsis Advance, Celsis Innovate | 1 |
| Кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 59.Д4-13 | 1 |
осуществляется по документу МП 59.Д4-13 «Люминометры Celsis Advance, Celsis Innovate. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 августа 2013 г.
Основные средства поверки:
Аттестованная смесь АТФ (аденозинтрифосфат) в соответствии с требования РМГ 60-2003 «ГСИ. Смеси аттестованные. Общие требования к разработке».
Основные метрологические характеристики:
Абсолютная погрешность аттестованного значения массовой концентрации АТФ (в
3 3
водном растворе) для массовой концентрации АТФ 0,05 мкг/см не более ±0,0006 мкг/см .
«Люминометры Celsis Advance, Celsis Innovate. Инструкция по эксплуатации». Раздел 3.2.
Нормативные и технические документы, устанавливающие требования к люминометрам Celsis Advance, Celsis Innovate
Техническая документация BERTHOLD TECHNOLOGIES GmbH&Co. KG, Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
