| Номер в госреестре | 55910-19 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | ГРАЗ-АЦ и ГРАЗ-АТЗ |
| Изготовитель | Акционерное общество «Грабовский автомобильный завод» (АО «Завод ГРАЗ»), Пензенская обл., Бессоновский р-н, с. Грабово |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ и АТЗ состоят из стальной или алюминиевой сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси автомобиля. Корпус цистерны с надрамником крепится к лонжеронам шасси автомобиля при помощи стремянок или при помощи пластин. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной, круглой или квадратной формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
Узел выдачи топлива АТЗ устанавливается в ящике на раме шасси с левой стороны или за кабиной водителя, комплектуется счетчиком жидкости СЖ-ППО (Госреестр СИ №59916-15) или МКА (Госреестр СИ №71647-18).
АЦ и АТЗ имеют модификации ГРАЗ-АЦ/АТЗ-4,9; ГРАЗ-АЦ/АТЗ-6,5; ГРАЗ-АЦ/АТЗ-7,8; ГРАЗ-АЦ/АТЗ-8,6; ГРАЗ-АЦ/АТЗ-10,0; ГРАЗ-АЦ/АТЗ-10,7; ГРАЗ-АЦ/АТЗ-11,0; ГРАЗ-АЦ/АТЗ-11,8; ГРАЗ-АЦ/АТЗ-15,0; ГРАЗ-АЦ/АТЗ-15,8; ГРАЗ-АЦ/АТЗ-17,0; ГРАЗ-АЦ/АТЗ-20,0, которые отличаются геометрическими размерами и номинальной вместимостью. В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения М2 и М1.

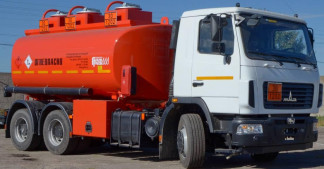

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.
На боковых сторонах и сзади АЦ и АТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
отсутствует.
| Таблица 1 - Метрологические ха | рактеристики | |||
| Значение | ||||
| Наименование характеристики | ГРАЗ- АЦ/АТЗ-4,9 | ГРАЗ- АЦ/АТЗ-6,5 | ГРАЗ- АЦ/АТЗ-7,8 | ГРАЗ- АЦ/АТЗ-8,6 |
| Номинальная вместимость, дм3 | 4900 | 6500 | 7800 | 8600 |
| Таблица 2 - Метрологические ха | рактеристики | |||
| Значение | ||||
| Наименование характеристики | ГРАЗ- АЦ/АТЗ-10,0 | ГРАЗ- АЦ/АТЗ-10,7 | ГРАЗ- АЦ/АТЗ-11,0 | ГРАЗ- АЦ/АТЗ-11,8 |
| Номинальная вместимость, дм3 | 10000 | 10700 | 11000 | 11800 |
| Таблица 3 - Метрологические ха | рактеристики | |||
| Наименование характеристики | Значение | |||
| ГРАЗ- АЦ/АТЗ-15 | ГРАЗ- АЦ/АТЗ-15,8 | ГРАЗ- АЦ/АТЗ-17,0 | ГРАЗ- АЦ/АТЗ-20,0 | |
| Номинальная вместимость, дм3 | 15000 | 15800 | 17000 | 20000 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной | |
| вместимостью ТМ, %, не более | |
| - ГРАЗ-АЦ/АТЗ-4,9 | ±2,5 |
| - ГРАЗ-АЦ/АТЗ-6,5, ГРАЗ-АЦ/АТЗ-7,8, ГРАЗ-АЦ/АТЗ-8,6, | |
| ГРАЗ-АЦ/АТЗ-10,0 | ±2,0 |
| - ГРАЗ-АЦ/АТЗ-10,7, ГРАЗ-АЦ/АТЗ-11,0, ГРАЗ-АЦ/АТЗ-11,8, | |
| ГРАЗ-АЦ/АТЗ-15,0, ГРАЗ-АЦ/АТЗ-15,8, ГРАЗ-АЦ/АТЗ-17,0, | |
| ГРАЗ-АЦ/АТЗ-20,0 | ±1,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ГРАЗ-АЦ/АТЗ 4,9 | ГРАЗ- АЦ/АТЗ-6,5 | ГРАЗ- АЦ/АТЗ-7,8 | ГРАЗ- АЦ/АТЗ-8,6 | |
| Снаряженная масса М1/М2, кг, не более | 3965/4630 | 6200/6700 | 9790/10290 | 10100/10600 |
| Длина, мм, не более | 7840 | 6200 | 7840 | 8250 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 3600 | 2830 | 3345 | 3300 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ГРАЗ- АЦ/АТЗ-10,0 | ГРАЗ- АЦ/АТЗ-10,7 | ГРАЗ- АЦ/АТЗ-11,0 | ГРАЗ-АЦ/АТЗ -11,8 | |
| Снаряженная масса М1/М2, кг, не более | 10450/12400 | 9200/9800 | 11600/12400 | 10650/11150 |
| Длина, мм, не более | 8850 | 8800 | 8850 | 9375 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 3500 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ГРАЗ- АЦ/АТЗ-15,0 | ГРАЗ- АЦ/АТЗ-15,8 | ГРАЗ- АЦ/АТЗ-17,0 | ГРАЗ- АЦ/АТЗ-20,0 | |
| Снаряженная масса М1/М2, кг, не более | 14250/17000 | 10700/11400 | 14100/15400 | 15424/16550 |
| Длина, мм, не более | 12050 | 9600 | 10650 | 10800 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа | от -40 до +50 от 84 до 106,7 |
наносится на маркировочную табличку методом лазерной гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 9- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна или Автотопливозаправщик | ГРАЗ-АЦ ГРАЗ-АТЗ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | РЭ 37.253.288-2018 | 1 шт. |
| Формуляр | АЦ/АТЗ-0000000 ФО | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Мерники эталонные 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 3), вместимостью 10, 100, 1000 и 2000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины или верхнюю образующую цистерны и указатель уровня налива и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования
ТУ-37.001.2030-2018 Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ. Технические условия
