| Номер в госреестре | 55911-13 |
| Наименование СИ | Сейсмометры трехкомпонентные цифровые |
| Обозначение типа СИ | Иркут-исн |
| Изготовитель | ООО "МГУ-Геофизика", г.Москва, ООО "Геолайн", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сейсмометры трехкомпонентные цифровые «Иркут-исн» (далее - сейсмометры) предназначены для измерения малых ускорений вдоль трех взаимно перпендикулярных осей измерения, обработки, регистрации (накопления) информации и передачи данных в систему контроля за сейсмическими воздействиями.
Сейсмометры являются преобразователями инерционного типа. Принцип работы сейсмометров основан на использовании электродинамического эффекта (ток, генерируемый чувствительным элементом встроенного акселерометра пропорционален ускорению, воздействующему на чувствительный элемент).
Сейсмометры состоят из трех идентичных встроенных первичных преобразователей (акселерометров), включенных по схеме генератора тока, и электронного блока, расположенных в едином корпусе, имеющем разъем для подключения питания и разъем для подключения к линии передачи данных и управления.
Оси чувствительности первичных преобразователей ориентированы по трем взаимно перпендикулярным осям X, Y и Z.
Сейсмометры предназначены как для работы в составе автоматизированных систем наблюдений, содержащих канал передачи данных, так и в автономном режиме. В качестве вычислительной техники используются персональные компьютеры различного исполнения.

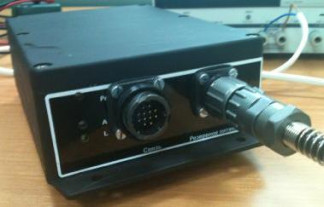

Внешний вид сейсмометров приведен на рисунке 1.
Программное обеспечение «Система контроля сейсмических воздействий» (далее - ПО, «СКСВ»), предназначено для обработки и анализа сейсмических данных с воспроизведением сейсмограмм, как в режиме реального времени, так и из памяти блока регистратора.
ПО «СКСВ» применяется для хранения и обработки данных измерений малых ускорений вдоль трех взаимно перпендикулярных осей измерения и передачи данных в систему контроля за сейсмическими воздействиями.
В состав «СКСВ» входят четыре структурных комплексов программ:
Qlrkut 2.3 — управляющая программа (общение с регистраторами и обработка сигнала); QlrkutClient 1.2 — графический интерфейс для АРМа (нужен в частности для отображения получаемых QIrkut данных);
QTSDatabase 1.3 — база данных для хранения сейсмического поля; QVostokSeismoModbus 1.1 — программа выдачи сигнала «сухой контакт», которая смотрит в СУБД на предмет появления событий и выдаёт нужный сигнал по Modbus.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения |
| QIrkut | 2.3 |
| QIrkutClient | 1.2 |
| QTSDatabase | 1.3 |
| QVostokSeismoModbus | 1.1 |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Метрологические характеристики сейсмометров нормированы с учетом ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».
Таблица 2
| Характеристика | Усиление 0 дБ | Усиление 30 дБ | Усиление 54 дБ |
| Каналы X и Y | |||
| Номинальный коэффициент преобразования, мВ/мс-2, | |||
| в диапазоне частот: | |||
| - от 0,01 Гц до 0,1 Гц включ.; | 15,3 | 163 | 2 540 |
| - от 0,1 Гц до 1 Гц включ.; | 74 | 792 | 12 360 |
| - от 1 Гц до 3 Гц включ.; | 329 | 3 516 | 54 850 |
| - от 3 до 10 Гц включ.; | 420 | 4 482 | 69 920 |
| - от 10 до 20 Гц включ.; | 456 | 4 871 | 75 990 |
| - от 20 Гц до 300 Гц | 422 | 4 511 | 70 370 |
| Диапазон измерения виброускорения, м/с2 | от 0,00034 до 2,1 | ||
| Характеристика | Усиление 0 дБ | Усиление 30 дБ | Усиление 54 дБ | |
| Рабочий диапазон частот, Гц | от 0,001 до 300 | |||
| Пределы допускаемой относительной | ||||
| погрешности измерения виброускорения, % | ±2,9 | |||
| Относительный коэффициент поперечного преобразования, % | 6 | |||
| Канал Z | ||||
| Номинальный коэффициент преобразования, мВ/мс-2, | ||||
| в диапазоне частот: | ||||
| - от 0,01 Гц до 0,1 Гц включ.; | 13,9 | 148,7 | 2 320 | |
| - от 0,1 Гц до 1 Гц включ.; | 73 | 779,5 | 12 160 | |
| - от 1 Гц до 3 Гц включ.; | 324 | 3 461 | 54 000 | |
| - от 3 до 10 Гц включ.; | 416 | 4 445 | 69 340 | |
| - от 10 до 20 Гц включ.; | 460 | 4 922 | 76 790 | |
| - от 20 Гц до 300 Гц | 429 | 4 574 | 71 360 | |
| Диапазон измерения виброускорения, м/с2 | от ± 0,00045 до ± 2,5 | |||
| Рабочий диапазон частот, Гц | от 0,001 до 300 | |||
| Пределы допускаемой относительной | ||||
| погрешности измерения виброускорения, % | ±3,3 | |||
| Относительный коэффициент поперечного преобразования, % | 7 | |||
| Характеристик, общие для всех каналов | ||||
| Напряжение питания, В | от 6 до 15 | |||
| Потребляемая мощность, Вт | 0,66 | |||
| Сопротивление изоляции, МОм | 20 | |||
| Условия эксплуатации: диапазон рабочих температур, °С | от минус 40 до 70 | |||
| Габаритные размеры (длина х ширина х высота), мм, не более | 170 х 120 х 55 | |||
| Масса, кг, не более | 1,15 | |||
наносится на корпус сейсмометра способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наоклейки.
Сейсмометр трехкомпонентный цифровой «Иркут-исн» 1 шт.
Руководство по эксплуатации 1 шт.
осуществляется по документу МП 55911-13 «Сейсмометры трехкомпонентные цифровые «Иркут-исн». Методика поверки», утвержденному ФГУП «ВНИИМС» 22.11.2013 г.
Основные средства поверки по МИ 2070-90.
Руководство по эксплуатации «Сейсмометры трехкомпонентные цифровые «Иркут-исн» раздел 8.
всего листов 4
Нормативные и технические документы, устанавливающие требования к сейсмометрам трехкомпонентным цифровым «Иркут-исн»
Технические условия АСМО 431410. ТУ
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
