Весы вагонные для взвешивания в движении TSR4000, 55921-13

Назначение

Весы вагонные для взвешивания в движении TSR4000 (далее - весы), предназначены для измерений массы вагонов и/или поездов (составов), вагонеток, а так же другого рельсового подвижного состава в движении.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), соединительной коробки и весоизмерительного прибора TSR4000, который представляет результаты взвешивания в единицах массы, выполняет аналогово-цифровое преобразование выходного сигнала весоизмерительного датчика и дальнейшую обработку данных, имеет клавиши управления весами и дисплей для отображения результатов измерений.

Весы выпускаются в двух исполнениях WEIGHLINE и STREAMLINE.

ГПУ весов исполнения WEIGHLINE состоит из весоизмерительных тензорезисторных датчиков, упругий элемент которых выполнен в виде отрезка рельса (рис.3). В ГПУ весов исполнения STREAMLINE используются весоизмерительные тензорезисторные датчики, упругим элементом которых является участок железнодорожного рельса на котором монтируются тензорезисторы (рис. 4).

Весоизмерительные датчики устанавливаются парно на соседних рельсах (одного

пути).

Количество весоизмерительных датчиков от 2 до 12 (от 1 до 6 пар).

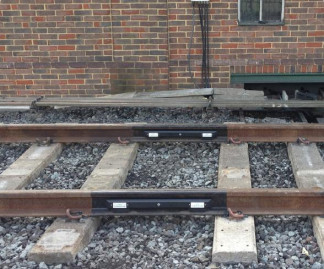

Общий вид ГПУ представлен на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы снабжены следующими устройствами и функциями:

-    определение направления и скорости движения;

-    определение откатов;

-    распознавание локомотива с последующим исключением значения его массы из

результатов измерении;

-    полуавтоматическое и автоматическое устройство установки нуля;

-    статический режим при калибровке.

Весы оснащены датчиком для измерения температуры рельсов, интерфейсами связи RS232 и RS422 для подключения различных периферийных устройств.

Модификации весов имеют обозначения вида: TSR4000 [1][2][3][4], где:

[1]    — обозначение исполнения:

W - WEIGHLINE;

S - STREAMLINE.

Соответствующее обозначение выделяется на маркировочной табличке.

[2]    — число весоизмерительных датчиков: 2; 4; 8; 12.

[3]    — условное обозначение исполнения весоизмерительного прибора:

R - для монтажа в стойку;

D - настольное исполнение.

Соответствующее обозначение выделяется на маркировочной табличке.

[4]    — условное обозначение скорости движения:

A - 10 км/ч;

B - 20 км/ч;

C - 30 км/ч;

D - 40 км/ч;

E - 80 км/ч.

Знак поверки наносится на защищенную от демонтажа табличку, расположенную на лицевой панели весоизмерительного прибора (рис. 6).

Рисунок 6 - Маркировочная табличка, закрепляемая на передней панели весоизмерительного прибора

Программное обеспечение

Не защищенный переключатель

Переключатель защищенный разрушаемой наклейкой

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель, расположенный на печатной плате внутри корпуса весоизмерительного прибора. Кроме того, для защиты ПО используется журнал событий. Значение журнала событий меняется в случае внесения изменений в настройки и метрологические характеристики.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1

* Примечание - обозначение ххх - не относится к метрологически значимому ПО.

Технические характеристики

Таблица 2 - Класс точности по ГОСТ 30414-96 при взвешивании вагона в составе без расцепки и при взвешивании в движении состава из вагонов в зависимости от скорости движения._

Наибольший предел взвешивания (НИВ), т....................................................................................120.

Наименьший предел взвешивания (НмПВ), т.....................................................................................6.

Дискретность, (d), кг............................................................................................................................20.

Наибольшая допускаемая нагрузка на одну пару датчиков (осевая нагрузка), т...........................30.

Минимальная нагрузка на одну пару датчиков (осевая нагрузка), т.................................................3.

Скорость движения при взвешивании, км/ч......................................................................от 0,1 до 80.

Направление движения при взвешивании.....................................................................двустороннее.

Диапазон рабочих температур для ГПУ, оС.................................................от минус 40 до плюс 40.

Диапазон рабочих температур для весоизмерительного прибора.............от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В................................................................................................................ 220 -10% ;

частота, Гц............................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весоизмерительного прибора и на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы ................................................................................................................................ 1 шт.

2.    Адаптер сетевого питания............................................................................................1 шт.

3.    Руководство по эксплуатации.....................................................................................1 экз.

Поверка

осуществляется в соответствии с ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Весы вагонные для взвешивания в движении TSR4000. Руководство по эксплуатации».

Основные средства поверки:

1.    Контрольные весы:

а)    вагонные весы неавтоматического действия, с погрешностью не более 1/3 значения пределов допускаемой погрешности поверяемых весов, или

б)    вагонные весы по ГОСТ 30414-96 классов точности 0,2 и 0,5 для поверки весов классов точности 1 и 2 соответственно.

2.    Состав испытательный, сформированный в соответствии с требованиями ГОСТ Р 8.598-2003.

Сведения о методах измерений

«Весы вагонные для взвешивания в движении TSR4000. Руководство по эксплуатации. Издание 1», разделы 1.2 и 1.3.

Нормативные и технические документы, устанавливающие требования к весам вагонным для взвешивания в движении TSR4000

1.    ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие технические требования».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
