| Номер в госреестре | 55925-13 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | ОПТИМУМ АЦ |
| Изготовитель | ООО Торговый Дом "ЮгВесСтрой", г.Ставрополь; ООО "ЮгВесСтрой", г.Ставрополь |
| Год регистрации | 2013 |
| Срок свидетельства | 17.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия ОПТИМУМ АЦ Назначение средства измерений
Весы автомобильные ОПТИМУМ АЦ (далее - весы) предназначены для статического взвешивания автотранспортных средств.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (датчиков), возникающей под действием силы тяжести взвешиваемого груза на весах, в электрический цифровой сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются при помощи терминала весоизмерительного и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и терминала весоизмерительного, расположенного в отапливаемом помещении весовой.
ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются датчики WBK-D производства фирмы «CAS Corporation Ltd.», Р. Корея (госреестр № 54471-13) и терминалы весоизмерительные CI-200D или CI-600D производства фирмы «CAS Corporation Ltd.», Р. Корея (госреестр № 54472-13).
ГПУ весов может выполняться в фундаментном и бесфундаментном варианте.
Фундаментный вариант установки ГПУ весов может иметь два исполнения: на поверхности дорожного полотна или в приямок.
Форма маркировки весов:
Весы автомобильные ОПТИМУМ АЦ Х-Y II, где:
ОПТИМУМ АЦ - тип весов;
X - значения максимальной нагрузки весов, т;
Y - длина ГПУ, м;
II - весы двухинтервальные.

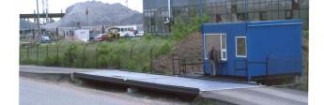

Общий вид весов ОПТИМУМ АЦ представлен на рисунке 1.
Программное обеспечение (далее - ПО) терминалов весоизмерительных является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении терминала.
Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей вскрытие корпуса терминала и доступ в режим юстировки. Идентификационные данные ПО терминалов представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификацио нный номер ПО) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CI-200D series firmware | - | 2.02, 2.03, 2.04, 2.05, 2.06 | - | - |
| CI-600D series firmware | - | 1.00, 1.01, 1.02, 1.03, 1.04 | - | - |
| Защита | программного | обеспечения от | преднамеренных | и непреднамеренных |
изменений соответствует уровню «С» по МИ 3286-2010.
Класс точности по ГОСТ OIML R 76-1-2011...............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2, для двухинтервальных весов - в таблице 3.
Таблица 2
| Обозначение весов | Max, т | Min, т | г к ИЗ II е | n | Интервалы взвешивания, т | Пределы доп. погрешности при первичной поверке, кг |
| ОПТИМУМ АЦ 30-Y | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. | ±5 ±10 ±15 |
| ОПТИМУМ АЦ 40-Y | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ±10 ±20 |
| ОПТИМУМ АЦ 60-Y | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ±10 ±20 ±30 |
| ОПТИМУМ АЦ 80-Y | 80 | 1,0 | 50 | 1600 | от 1,0 до 25 вкл. св. 25 до 80 вкл. | ±25 ±50 |
| ОПТИМУМ АЦ 100-Y | 100 | 1,0 | 50 | 2000 | от 1,0 до 25 вкл. св. 25 до 100 вкл. | ±25 ±50 |
| ОПТИМУМ АЦ 120-Y | 120 | 1,0 | 50 | 2400 | от 1,0 до 25 вкл. св. 25 до 100 вкл. св. 100 до 120 вкл. | ±25 ±50 ±75 |
Пределы допускаемой погрешности устройства установки на нуль......................± 0,25 е
| Обозначение весов | Maxi , т | Mini, т | ei=di, кг | ni | Интервалы взвешивания, т | Пределы доп. погрешности при первичной поверке, кг |
| ОПТИМУМ АЦ 40-Y II | 20 | 0,2 | 10 | 2000 | от 0,2 до 5 вкл. св. 5 до 20 вкл. | ±5 ±10 |
| 40 | 20 | 20 | 2000 | св. 20 до 40 вкл. | ±20 | |
| ОПТИМУМ АЦ 60-Y II | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. | ±5 ±10 ±15 |
| 60 | 30 | 20 | 3000 | св. 30 до 40 вкл. св. 40 до 60 вкл. | ±20 ±30 | |
| ОПТИМУМ АЦ 80-Y II | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ±10 ±20 |
| 80 | 40 | 50 | 1600 | св. 40 до 80 вкл. | ±50 | |
| ОПТИМУМ АЦ 100-Y II | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ±10 ±20 |
| 100 | 40 | 50 | 2000 | св. 40 до 100 вкл. | ±50 |
Пределы допускаемой погрешности устройства установки на нуль......................± 0,25 ei
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Диапазон устройства выборки массы тары...........................................от 0 до 50 % Max
Электрическое питания весов:
- напряжение переменного тока, В..............................................................................220 (+22/-33)
- частота, Гц...............................................................................................................................50 ± 1
Потребляемая мощность не более, В-А.......................................................................20
Диапазон рабочих температур, °С:
- для ГПУ весов......................................................................... от минус 40 до + 40
- для терминалов......................................................................... от минус 10 до + 40
Вероятность безотказной работы весов за 2000 часов, не менее...........................................0,92
Средний срок службы, лет, не менее.......................................................................................10
Габаритные размеры весовых платформ (ВП) и масса ГПУ весов приведены в таблице 4 Таблица 4
| Обозначение весов | Габаритные размеры ВП, мм, не более | Кол-во ВП | Кол-во датчиков | Масса, т, не более | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ОПТИМУМ АЦ 30-6 | 6000 | 3000 | 250 | 1 | 4 | 2,5 |
| ОПТИМУМ АЦ 30-12 | 6000 | 3000 | 250 | 2 | 6 | 2,5 |
| ОПТИМУМ АЦ 40-8 | 8000 | 3000 | 250 | 1 | 4 | 4,0 |
| ОПТИМУМ АЦ 40-12 | 12000 6000 | 4000 3000 | 600 250 | 1 2 | 4 6 | 8,0 |
| ОПТИМУМ АЦ 60-16 | 8000 | 4000 | 600 | 2 | 6 | 14,0 |
| ОПТИМУМ АЦ 60-18 | 18000 6000 | 3000/4000 3000/4000 | 1200 600 | 1 3 | 4 8 | 14,0 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ОПТИМУМ АЦ 60-20 | 4000/6000 | 3000/4000 | 300 | 4 | 10 | 14,0 |
| ОПТИМУМ АЦ 60-22 | 4000/6000 | 3000/4000 | 300 | 4 | 10 | 14,0 |
| ОПТИМУМ АЦ 60-24 | 6000 | 3000/4000 | 600 | 4 | 10 | 14,0 |
| ОПТИМУМ АЦ 80-16 | 4000 | 3000/4000 | 600 | 4 | 10 | 16,0 |
| 18000 | 3000/4000 | 1200 | 1 | 4 | ||
| ОПТИМУМ АЦ 80-18 | 6000 | 3000/4000 | 600 | 3 | 8 | 16,0 |
| ОПТИМУМ АЦ 80-20 | 4000/6000 | 3000/4000 | 300 | 4 | 10 | 16,0 |
| ОПТИМУМ АЦ 80-22 | 4000/6000 | 3000/4000 | 300 | 4 | 10 | 16,0 |
| ОПТИМУМ АЦ 80-24 | 6000 | 3000/4000 | 600 | 4 | 10 | 16,0 |
| ОПТИМУМ АЦ 100-16 | 4000 | 3000/4000 | 600 | 4 | 10 | 18,0 |
| ОПТИМУМ АЦ 100-18 | 6000 | 3000/4000 | 600 | 3 | 8 | 18,0 |
| ОПТИМУМ АЦ 100-20 | 4000/6000 | 3000/4000 | 600 | 4 | 10 | 18,0 |
| ОПТИМУМ АЦ 100-22 | 4000/6000 | 3000/4000 | 600 | 4 | 10 | 18,0 |
| ОПТИМУМ АЦ 100-24 | 6000 | 3000/4000 | 600 | 4 | 10 | 18,0 |
| ОПТИМУМ АЦ 120-16 | 4000 | 3000/4000 | 600 | 4 | 10 | 25,0 |
| ОПТИМУМ АЦ 120-18 | 6000 | 3000/4000 | 600 | 3 | 8 | 25,0 |
| ОПТИМУМ АЦ 120-20 | 4000/6000 | 3000/4000 | 600 | 4 | 10 | 25,0 |
| ОПТИМУМ АЦ 120-22 | 4000/6000 | 3000/4000 | 600 | 4 | 10 | 25,0 |
| ОПТИМУМ АЦ 120-24 | 6000 | 3000/4000 | 600 | 4 | 10 | 25,0 |
Знак утверждения типа наносится:
- методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ;
- типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.
Таблица 5
| № | Наименование | Кол-во |
| 1 | Весы ОПТИМУМ АЦ в сборе | 1 |
| 2 | Комплект эксплуатационной документации: | |
| - Паспорт ЮВЕС.427423.003.2012 ПС | 1 | |
| - Руководство по эксплуатации весов ЮВЕС.427423.003.2012 РЭ | 1 | |
| - Руководство по эксплуатации терминала | 1 |
осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.
Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Лист № 5 Всего листов 5
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия ОПТИМУМ АЦ:
1 ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
2 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения
массы.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 340 |
| Поверителей | 12 |
| Актуальность данных | 22.11.2024 |
