Назначение
Датчики линейных перемещений индуктивные серий RM, RL (далее по тексту - датчики) предназначены для преобразования линейного перемещения в напряжение или силу постоянного тока.
Описание
Конструктивно датчики выполнены в виде автономных блоков.
Принцип действия заключается в преобразовании перемещения плунжера (щупа) датчика в пропорциональный данному перемещению электрический сигнал напряжения или силы постоянного тока. Датчик состоит из трех соосных обмоток и подвижного ферромагнитного сердечника на оси трансформатора. Сердечник короче чем трансформатор, поэтому при его осевом перемещении меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника. Совместно с датчиком используется блок электроники (нормализатор сигнала) IMCA или KAB, преобразующий сигнал с обмоток датчика в нормированный сигнал по току (от 0 до 20 мА или от 4 до 20 мА) или напряжению (от 0 до 10 В, от минус 10 до 10 В, от 0 до 5 В или от минус 5 до 5 В). Блок электроники KAB интегрируется в кабель на расстоянии 1 метра от окончания кабеля, выходящего из датчика. Блок электроники IMCA предназначен для монтажа на стандартную DIN-рейку.
Датчики, в зависимости от диапазона измерений, типоразмеров, вида подключения, типа выходного сигнала, опций нелинейности могут выпускаться в различных модификациях. В зависимости от модификации, маркировка датчиков проводится следующим образом:
RM (RM-HYD, RM-HYD-F18 или RL)xxx-yyy-zzz-O,
где xxx - верхнее значение диапазона измерений;
yyy - тип сердечника A, S, SG, G или T;
zzz - вид подключения (интегрированный кабель (2м) аксиальный или радиальный (KA/KR) или 4-х контактный разъем М12 аксиальный или радиальный (SA/SR));
O - опция нелинейности L20, опция защиты IP68, опция температуры H до 180 °С или другие опции согласно документации производителя.
Маркировка блока электроники:
IMCA-24V-xxx или KAB-24V-xxx,
где xxx - тип выходного сигнала 020A, 420A, 5 V, 10 V, ±10V, ±5V.
Защита от несанкционированного доступа предусмотрена в виде опломбирования корпуса датчика.

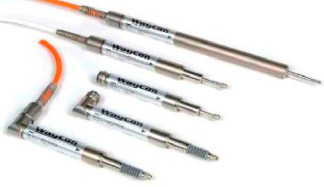

Внешний вид датчиков и блоков электроники, места пломбирования и наклеек приведены на рисунках 1 - 6.
Лист № 2 Всего листов 6 ** - место наклейки
** - место наклейки
места пломбирования
*
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Модель датчика | Диапазон измерений, мм | Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % | Геометрические размеры, (ширина х высота х глубина), мм | Масса, г |
RM | от 0 до 2 | ± 0,3 | 12 х 12 х 483 | 36 |
от 0 до 5 | 42 |
от 0 до 10 | 47 |
от 0 до 25 | 59 |
от 0 до 50 | 85 |
от 0 до 100 | 136 |
от 0 до 200 | 238 |
RM- HYD | от 0 до 2 | ± 0,3 | 40 х 40 х 393,5 | 38 |
от 0 до 5 | 55 |
от 0 до 10 | 65 |
от 0 до 50 | 84 |
от 0 до 100 | ± 0,8 | 107 |
от 0 до 120 | 120 |
от 0 до 140 | 146 |
от 0 до 160 | 158 |
от 0 до 180 | 172 |
RM- HYD- F18 | от 0 до 2 | ± 0,3 | 44 х 44 х 476 | 85 |
от 0 до 5 | 91 |
от 0 до 10 | 96 |
от 0 до 25 | 108 |
от 0 до 50 | 140 |
от 0 до 100 | 190 |
от 0 до 200 | 290 |
RL | от 0 до 25 | ± 0,3 | 43 х 20 х 993 | 150 |
от 0 до 50 | 230 |
от 0 до 80 | 290 |
от 0 до 100 | 320 |
от 0 до 150 | 360 |
от 0 до 200 | 420 |
от 0 до 300 | 550 |
от 0 до 600 | ± 1,5 | 670 |
Общие характеристики
Питание от сети постоянного тока: напряжение, В..................
. от 9 до 36. ........... 1,8.
от 15 до 25; от 30 до 80.
Потребляемая мощность, Вт, не более.................................
Нормальные условия эксплуатации:
- диапазон температур, °С................................................
- диапазон относительной влажности, при температуре 25 °С, %
Знак утверждения типа
Знак утверждения типа средства измерений наносится на шильд датчика способом гравировки и типографским способом на титульный лист паспорта.
Комплектность
Комплект поставки приведен в таблице 2.
Наименование | Обозначение | Кол-во |
Датчик | В соответствии с таблицей 1 | 1 |
Блок электроники | IMCA или KAB | 1 |
Паспорт | ПС | 1 |
Методика поверки | МП 206/2023/1-2013 | 1 |
Поверка
осуществляется по документу МП 206/2023/1-2013 «Датчики линейных перемещений индуктивные серий RM, RL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2013 г.
Основные средства поверки:
- штангенрейсмас ШР-630-0,10 ГОСТ 164-90: диапазон измерений от 60 до 630 мм, пределы допускаемой абсолютной погрешности измерений ± 0,10 мм;
- меры длины концевые плоскопараллельные, набор № 1, ГОСТ 9038-90, (1,0 - 100) мм, 4-го разряда по ГОСТ Р 8.763-2011;
- плита 1-0-630 x 400 ГОСТ 10905-86;
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон измерений напряжения постоянного тока от минус 30 до 30 В, пределы допускаемой основной абсолютной погрешности измерений ± (0,02 %U + 0,005 В), где U - показания калибратора, В; диапазон измерений силы постоянного тока от минус 30 до 30 мА, пределы допускаемой основной абсолютной погрешности измерений ± (0,01 %I + 5 мкА), где I - показания калибратора, мА.
Сведения о методах измерений
Датчики линейных перемещений индуктивные серий RM, RL. Паспорт.
Нормативные и технические документы, устанавливающие требования к датчикам линейных перемещений индуктивным серий RM, RL
Техническая документация изготовителя.
