Государственный реестр средств измерений

Анализаторы воды автоматические Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF, 55933-13

55933-13
Документы
Карточка СИ
Номер в госреестре 55933-13
Наименование СИ Анализаторы воды автоматические
Обозначение типа СИ Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF
Изготовитель "Gebruder Heyl Analysentechnik GmbH & Co. KG", Германия
Год регистрации 2013
Срок свидетельства 25.09.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

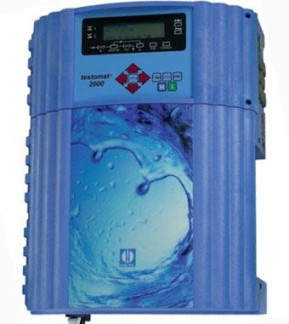

Анализаторы воды автоматические Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF предназначены для непрерывного измерения общей и карбонатной жесткости воды и массовых концентраций общего остаточного и свободного остаточного хлора в воде в проточном режиме.

Описание

Принцип действия анализаторов основан на измерении интенсивности окраски, образующейся в ходе реакции переводящей определяемое вещество в окрашенные соединения в фотоколориметрическом датчике. Проба воды подается в измерительную ячейку, в которую насосом добавляется реагент (в зависимости от измеряемого параметра и соответствующего ему диапазона измерения). После появления окраски происходит измерение оптической плотности раствора. Необходимые реагенты входят в комплект поставки прибора.

Результаты измерений отображаются в виде: ммоль/дм в случае измерения общей и карбонатной жесткости и в виде мг/дм3 при измерении массовых концентраций свободного и общего остаточного хлора.

Анализаторы конструктивно состоят из измерительной камеры, дозирующего насоса и емкости с реагентом. Модели анализаторов различаются измеряемыми параметрами (модели Testomat ECO, Titromat TH измеряют только общую жесткость, а модель Testomat 2000 дополнительно измеряет карбонатную жесткость, минус m-величину и р-величину, модели Testomat 2000 CLT, Testomat 2000 CLF измеряют массовые концентрации общего и свободного остаточного хлора соответственно в проточном режиме) и диапазонами измерений.

Анализаторы воды автоматические Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF имеют встроенное программное обеспечение «Testomat software».

Встроенное программное обеспечение «Testomat software», специально разработано для решения задач управления анализаторами, выполнения, просмотра, передачи и сохранения результатов измерений, изменения настроечных параметров прибора.

Структура встроенного программного обеспечения представляет древовидную форму.

Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Просмотр номера версии встроенного программного обеспечения доступен при нажатии кнопки «I» - вызов меню «Информация», далее меню «Operation values», в котором в разделе «Software version» будет указана версия ПО.

Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1

Модель

Наименование

программного

обеспечения

Идентификацио

нное

наименование

программного

обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Testomat

2000

Testomat

software

fw56DE26.hex

59 DE 13

8586B34932E429DC3

C14F76B21FD5658

MD5

Testomat

ECO

fw39DE62.hex

39 DE 62

F680446E75DAAC85

1EC3A6B22D2C9727

MD5

Titromat TH

fw47DE24.hex

47 DE 24

09812502BCBE89308

C80BDE783382A80

MD5

Testomat 2000 CLT

Fw33DE27.hex

56 E0 26

F680446BCBE89308C

80BDE78FD82A80

MD5

Testomat 2000 CLF

Fw33DE27.hex

56 E0 26

932E429BCB2E89308

C80BDED2C97280

MD5

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню

«C» по МИ 3286-2010.

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Таблица 2

Наименование характеристик

Значение характеристики

Testomat 2000

Testomat ECO

Titromat TH

Testomat 2000 CLT

Testomat 2000 CLF

Диапазон измерений молярной концентрации ионов

2+ 2+ 3

Ca и Mg (общая жесткость), ммоль/дм :

от 0,025 до 12,5

от 0,25 до 12,5

от 1,25 до 25

-

-

Диапазон измерений молярной концентрации ионов

2 3

CO3 " и HCO3 (карбонатная жесткость), ммоль/дм

от 0,25 до 10

-

-

-

-

Пределы допускаемой приведенной погрешности измерений общей и карбонатной жесткости воды, %:

± 10

-

-

Диапазон измерений массовой концентрации свободного остаточного хлора (HClO + ClO" + Cl2), мг/дм3:

-

-

-

-

от 0,05 до 2,5

Диапазон измерений массовой концентрации общего остаточного хлора (Cl2+HClO+ClO"+NH3-Cln+R"NH2"Cln), мг/дм3:

-

-

-

от 0,05 до 2,5

-

Пределы допускаемой приведенной погрешности измерений массовой концентрации свободного остаточного и общего остаточного хлора, %:

-

-

± 15

Габаритные размеры преобразователя, мм: длина х ширина х высота

380x480x280

Масса анализатора, кг:

9,5

Напряжение питания, В/Частота, Гц:

100-240 В, 50/60 Гц

Условия эксплуатации:

-    температура окружающей среды, °С: -относительная влажность воздуха, %:

-    атмосферное давление, кПа, не более:

от 10 до 40 от 15 до 90 106,7

Вероятность безотказной работы комплекта за 1000 ч, не менее

0,99

Средний срок службы, лет

10

Наработка на отказ, ч

8000

Потребляемая мощность, Вт, не более:

20

Комплектность

1.    Анализатор - 1 шт.

2.    Емкость с реагентом, 500мл - 1-3 шт.

3.    Руководство по эксплуатации - 1 шт.

4.    Заводской сертификат - 1 шт.

5.    МП 242-1601-2013 - 1 шт.

Поверка

осуществляется по документу МП 242-1601-2013 «Анализаторы воды автоматические Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF.»; разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.;

Средства поверки:

1.    ГСО общей жесткости воды 7680-99;

2.    Вода дистиллированная по ГОСТ 6709-72;

3.    Двууглекислый натрий по ГОСТ 2156-76;

4.    Гипохлорит натрия по ГОСТ 11086-76

Сведения о методах измерений

Методика измерений изложена в руководствах по эксплуатации:

1.    Анализаторы воды автоматические Testomat 2000. Руководство по эксплуатации;

2.    Анализаторы воды автоматические Testomat ECO. Руководство по эксплуатации;

3.    Анализаторы воды автоматические Titromat TH. Руководство по эксплуатации;

4.    Анализаторы воды автоматические Testomat 2000 CLT (CLF). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим Testomat 2000, Testomat ECO, Titromat TH, Testomat 2000 CLT, Testomat 2000 CLF

• Техническая документация фирмы «Gebruder Heyl Analysentechnik GmbH & Co. KG»

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
