| Номер в госреестре | 55937-13 |
| Наименование СИ | Устройства детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения |
| Обозначение типа СИ | УДБГ-50 |
| Изготовитель | ООО "НТЦ "Технион", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 1 год |
Устройства детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения УДБГ-50 (далее - устройства УДБГ-50) предназначены для измерения
• *
мощности амбиентного эквивалента дозы Н (10) гамма-излучения (далее - МАЭД) в составе аппаратуры и систем радиационного контроля.
Принцип действия устройства УДБГ-50 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.

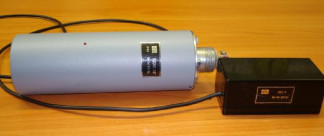

Устройство УДБГ-50 состоит из блока детектирования БДБГ-50, адаптера УС-1 и соединительного кабеля.
В блоке детектирования БДБГ-50 расположены детекторы гамма-излучения. В качестве детекторов для первого канала используются 2 счетчика Гейгера-Мюллера типа СБМ20, для второго канала типа СИ-3БГ. Выходные сигналы от счетчиков нормируются по амплитуде, длительности и передаются в коаксиальный кабель, по которому осуществляется и электропитание блока.
Адаптер УС-1 обеспечивает питание блока детектирования БДБГ-50, прием от него сигнальных импульсов, формирование выходных импульсов фиксированной длительности и амплитуды по двум каналам.
Блок детектирования БДБГ-50 может быть отнесен от места установки адаптера УС-
1 и регистрирующей аппаратуры на расстояние до 500 метров с помощью соединительного кабеля.
Основные метрологические и технические характеристики устройства УДБГ-50 приведены в таблице 1.
Таблица 1. Характеристики устройства УДБГ-50_
| Наименование характеристики, параметра | Значение |
| Диапазон регистрируемых энергий гамма-излучения, МэВ: - первый канал; - второй канал | 0,060 - 3 0,065 - 3 |
| Диапазон измерений МАЭД: - первый канал, мкЗвч-1; - второй канал, мЗвч-1 | 0,1 - 500 0,1 - 500 |
| Пределы допускаемой основной относительной погрешности изме- 137 рений МАЭД в поле излучения радионуклидного источника Cs, % | ±(20 +3/Н) где Н измеренное значение МАД, мкЗвч-1 или мЗвч-1 |
| Энергетическая зависимость чувствительности устройства УДБГ-50 относительно чувствительности к гамма-излучению радионуклида 137Cs, %, не более | ± 35 |
| Анизотропия чувствительности устройства УДБГ-50 для углов ± 180°, %, не более: - первый канал: в вертикальной плоскости для радионуклидов: - 241 Am (E=59,5 кэВ); - 137Cs (Е=662 кэВ); - 60Co (Еср.= 1,25 МэВ); в горизонтальной плоскости для радионуклидов: - 241 Am, при угле минус 90°; - 137Cs, при углах ± 90°; - 60Co, при углах ± 90°; - второй канал: в вертикальной плоскости для: - режима N80 (Еср^ 65 кэВ); - радионуклида 137Cs; 60^ - радионуклида Co; в горизонтальной плоскости для: - режима N80, при угле минус 90°; 137 - радионуклида Cs, при углах ± 90°; 60 - радионуклида Co, при углах ± 90° | минус 45 ± 10 ± 5 минус 85 минус 99 ± 25 минус 85 ± 15 минус 75 минус 80 ± 10 ± 15 минус 91 минус 99,8 ± 25 минус 85 ± 20 минус 80 |
| Время установления рабочего режима, мин, не более | 2 |
| Время непрерывной работы , ч, не менее | 24 |
| Нестабильность показаний устройства УДБГ-50 за 24 ч непрерывной работы, %, не более | 10 |
| Напряжение питания постоянным током, В | 10 - 14 |
| Наименование характеристики, параметра | Значение |
| Потребляемый ток, мА, не более | 50 |
| Нормальные условия эксплуатации устройства УДБГ-50: температура окружающей среды, °С; относительная влажность, %; атмосферное давление, кПа; напряжение питания, В | 20±5 60±15 101,3±4 12,0±0,5 |
| Рабочие условия эксплуатации устройства УДБГ-50: - для блока детектирования БДБГ-50: температура окружающей среды, °С относительная влажность при температуре 35 °С, % атмосферное давление, кПа; воздействие синусоидальных вибраций: - частотой, Гц, - амплитудой смещения, мм - для блока УС-1: температура окружающей среды, °С относительная влажность при температуре 25 °С, % атмосферное давление, кПа; воздействие синусоидальных вибраций: - частотой, Гц, - амплитудой смещения, мм | минус 40 - 50 до 98 84.0 - 106,7 10 - 35 0,35 минус 10 - 40 до 90 84.0 - 106,7 10 - 35 0,35 |
| Пределы допускаемой дополнительной относительной погрешности при изменении температуры в пределах рабочих условий эксплуатации от границ нормальных условий, % | ± 5 |
| Пределы допускаемой дополнительной относительной погрешности при повышенной влажности окружающего воздуха от границ нормальных условий, % | ± 3 |
| Пределы допускаемой дополнительной относительной погрешности при изменении атмосферного давления в пределах рабочих условий эксплуатации от границ нормальных условий, % | ± 4 |
| Пределы допускаемой дополнительной относительной погрешности при изменении напряжения питания от 10 В до 14 В от границ нормальных условий, % | ± 1 |
| Пределы допускаемой дополнительной относительной погрешности при воздействии вибрации, % | ± 5 |
| Номинальное значение амплитуды выходного сигнала, В, не менее | 4,5 |
| Номинальное значение длительности выходного сигнала, мкс | 5,0±1,0 |
| Степень защиты оболочки блока БДБГ-50 устройства УДБГ-50 по ГОСТ 14254-96 | IP65 |
| Масса устройства УДБГ-50, кг, не более: - блока детектирования БДБГ-50 - устройства УС-1 | 1,0 0,10 |
| Габаритные размеры устройства УДБГ-50, мм, не более: - блока детектирования БДБГ-50, диаметрхдлина - устройства УС-1, длинахширинахвысота | 61x265 95x48x38 |
| Средняя наработка до отказа устройства УДБГ-50, ч | 5000 |
| Средний срок службы устройства УДБГ-50, лет | 10 |
наносится типографским способом на титульный лист Руководства по эксплуатации ТН2.410.100.000 РЭ и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока детектирования БДБГ-50.
Комплект поставки устройства УДБГ-50 приведен в таблице 2.
Таблица 2. Комплект поставки устройства УДБГ-50
| Наименование изделия | Обозначение изделия | Кол-во | Примечание |
| Устройство УДБГ-50, включающее: | ТН2.410.100.000 | 1 комп. | |
| Блок детектирования БДБГ-50 | ТН2.410.100.100 | 1 шт. | |
| Адаптер УС-1 | ТН2.410.100.200 | 1 шт. | |
| Кабель питания | ТН2.410.100.001 | 1 шт. | |
| Кабель УС-1- БДБГ-50 | ТН2.410.100.002 | 1 шт. | |
| Кабель выходной | ТН2.410.100.003 | 2 шт. | |
| Укладочный ящик | ТН2.410.100.300 | 1 шт. | |
| Руководство по эксплуатации | ТН2.410.100.000 РЭ | 1 экз. |
осуществляется по документу ТН2.410.100.000 РЭ «Устройство детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения УДБГ-50. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 26.09.2013. г.
Средства поверки: рабочий эталон второго разряда по ГОСТ Р 8.804-2012 -установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида 137Cs, диапазон мощности амбиентного эквивалента дозы от 1 • 10-6 до
0,5 Зв/ч, погрешность не более ± 5 %.
Методика измерений изложена в документе «Устройство детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения УДБГ-50. Руководство по эксплуатации» ТН2.410.100.000 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения УДБГ-50
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений»;
«Устройство детектирования для измерений мощности амбиентного эквивалента дозы гамма-излучения УДБГ-50. Технические условия» 4361.006.62968019-2013 ТУ.
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии.
